Как сделать генератор 220В из трансформаторов микроволновок - «Сделай сам»

Генератор переменного тока на 220В для нетребовательных бытовых приборов можно сделать своими руками. Для этого потребуется пара трансформаторов от СВЧ микроволновых печей, и еще несколько доступных запчастей...
Как сделать генератор 220В из трансформаторов микроволновок - «Сделай сам»


Генератор переменного тока на 220В для нетребовательных бытовых приборов можно сделать своими руками. Для этого потребуется пара трансформаторов от СВЧ микроволновых печей, и еще несколько доступных запчастей. В качестве привода для него можно использовать любой двухтактный ДВС, к примеру, от мотокосы или бензопилы.




Процесс изготовления генератора из микроволновых печей

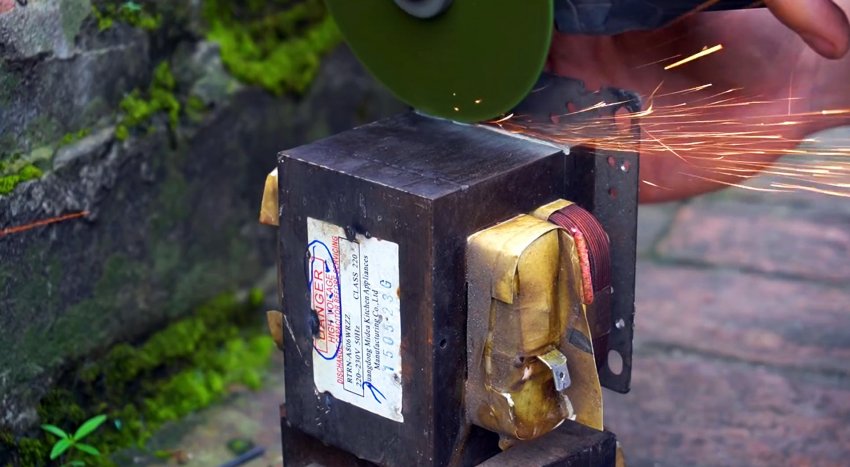

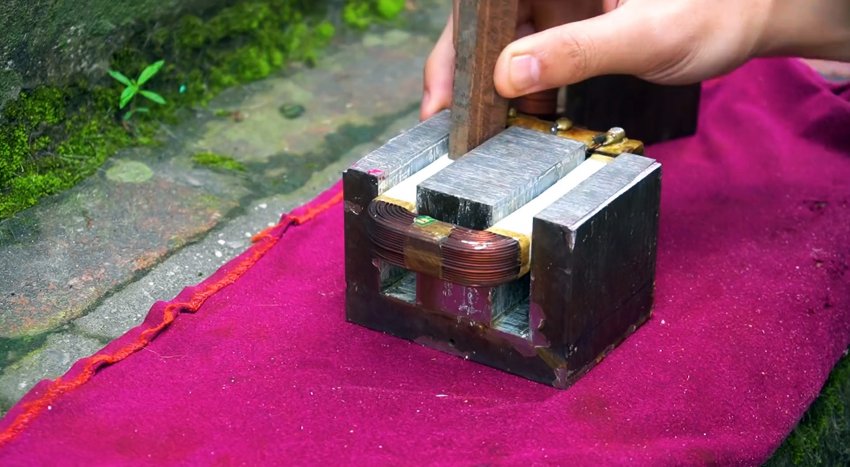

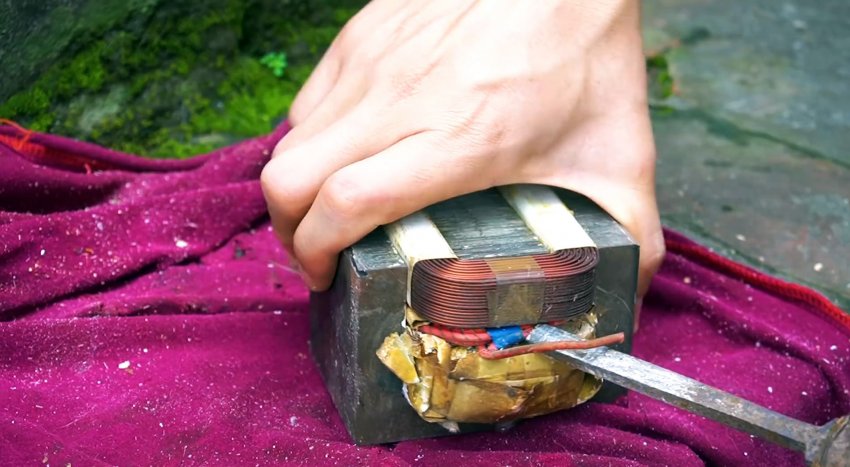

У двух исправных трансформаторов из микроволновок нужно разрезать сердечники по шву, и удалить пластины. Из них вынимается накальная и повышающая обмотка.





Первичная снимается на время, только чтобы их демонтировать, затем возвращается на сердечник.

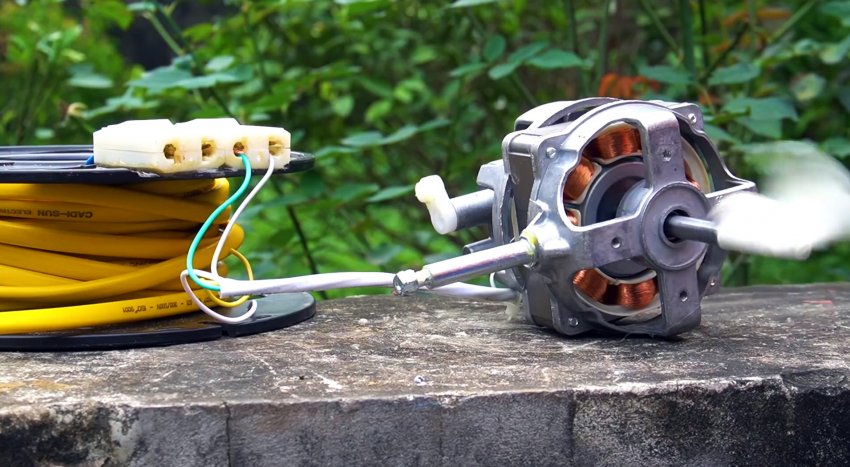

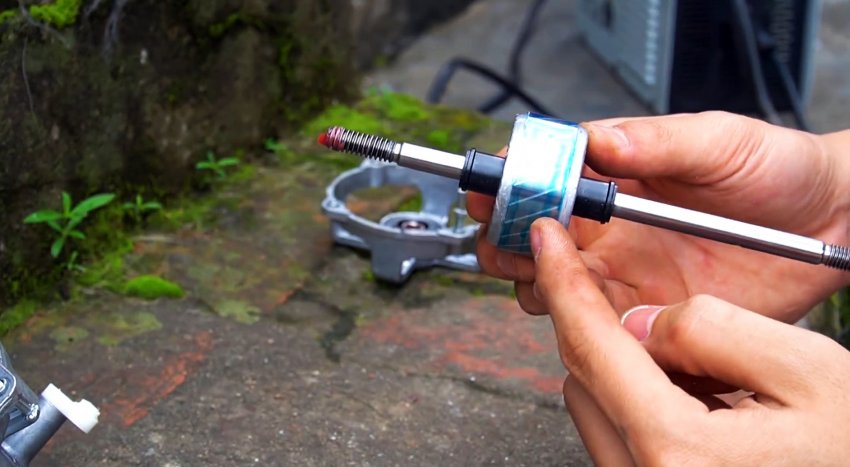

Далее нужно вынуть из любого компактного электромотора якорь.

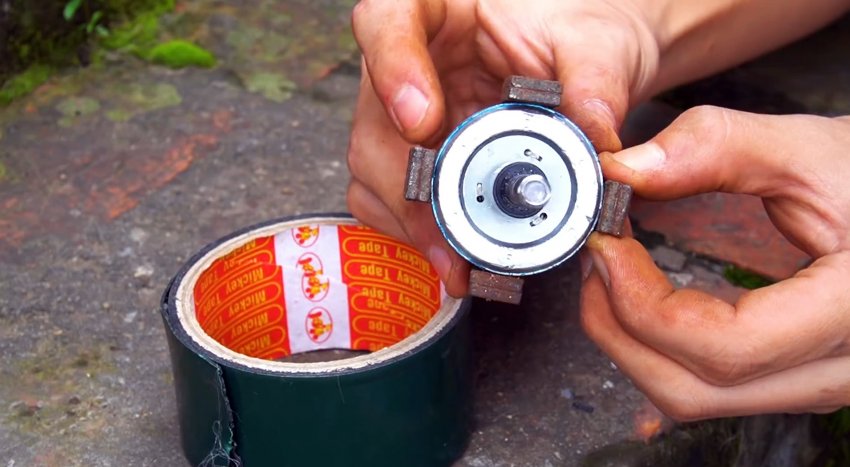

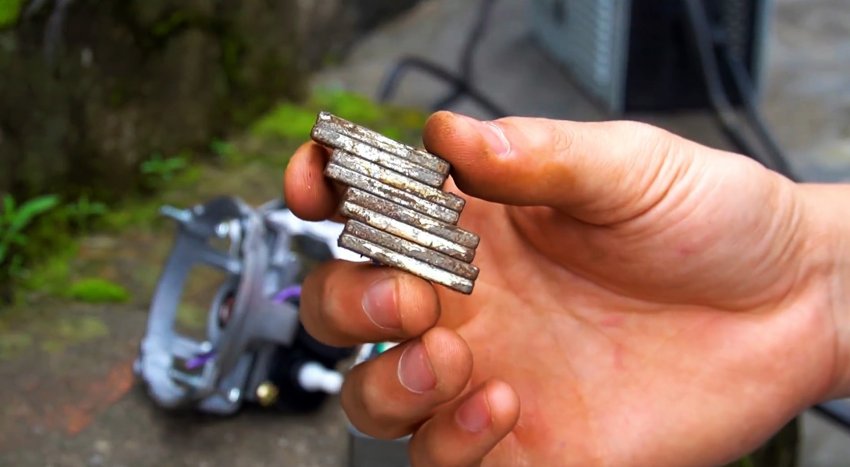

На него закрепляется 4 пары неодимовых магнитов из мотор-колеса электровелосипеда. Они размещаются с чередованием полярности.

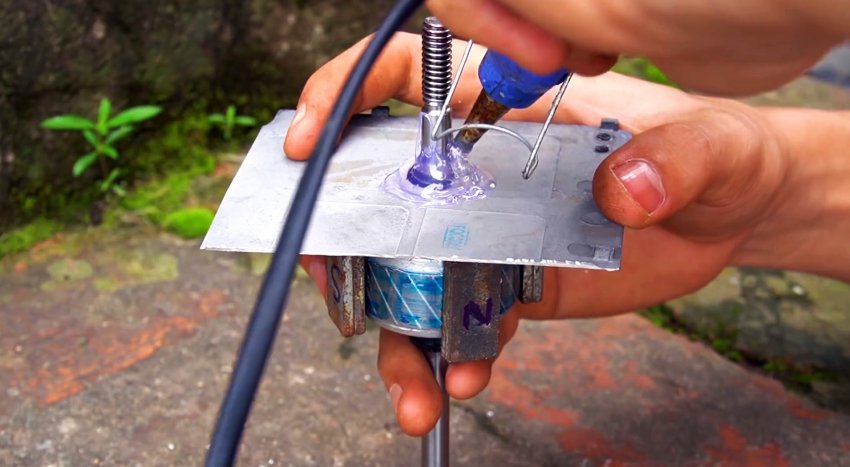

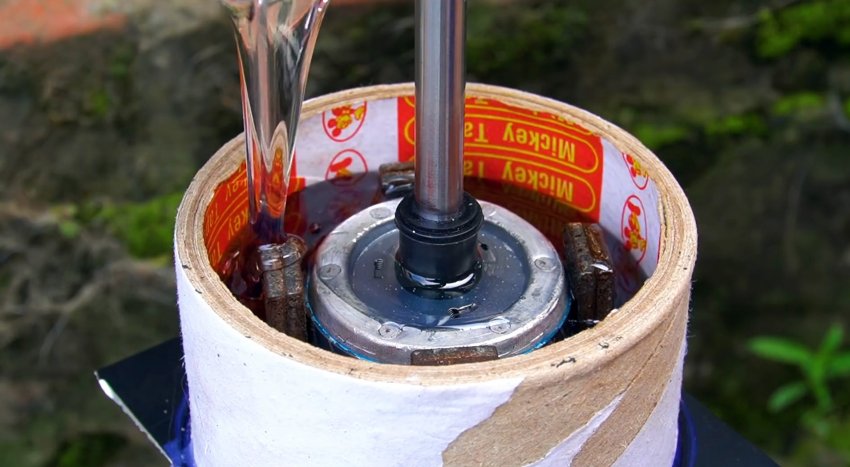

Далее нужно соорудить опалубку на якорь, и залить его эпоксидной смолой, чтобы закрепить магниты.

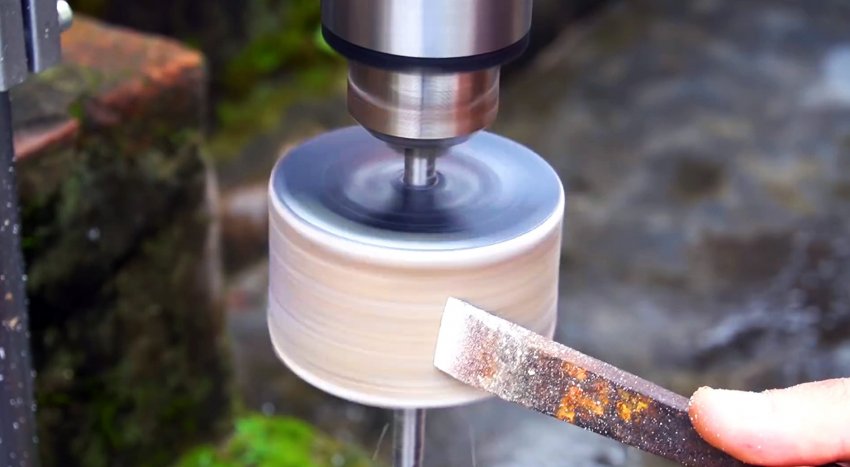

После застывания ротор нужно сбалансировать, проточив на токарном станке или как минимум, зажав в патроне сверлильного станка.

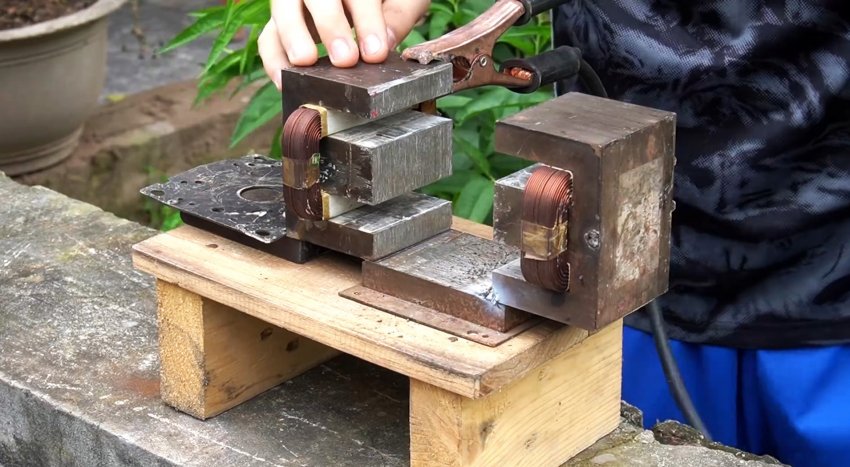

Подготовленные трансформаторы свариваются вместе с применением одной из ранее срезанных пластин. Расстояние между ними должно быть достаточным для размещения доработанного якоря.

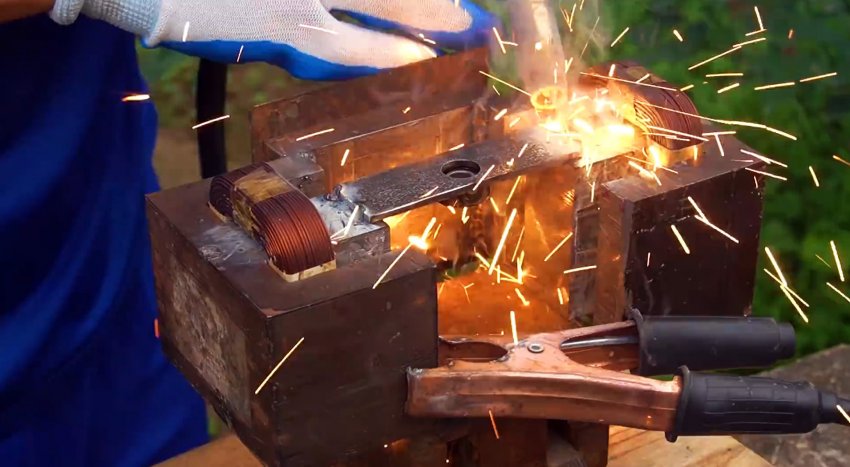

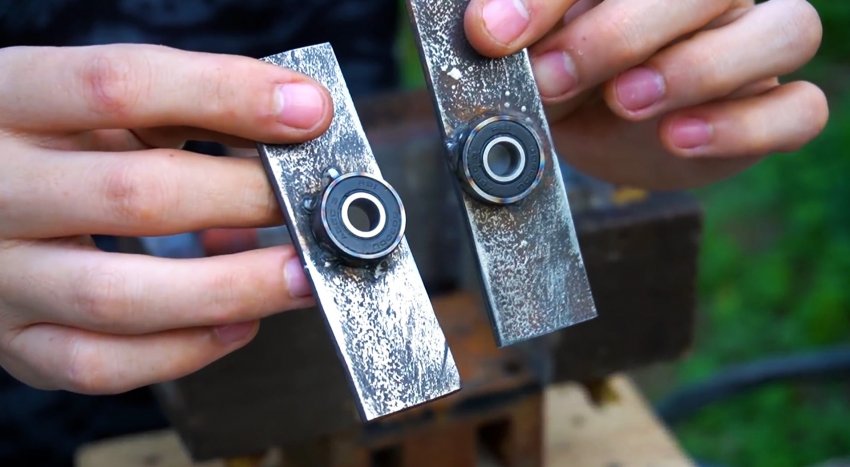

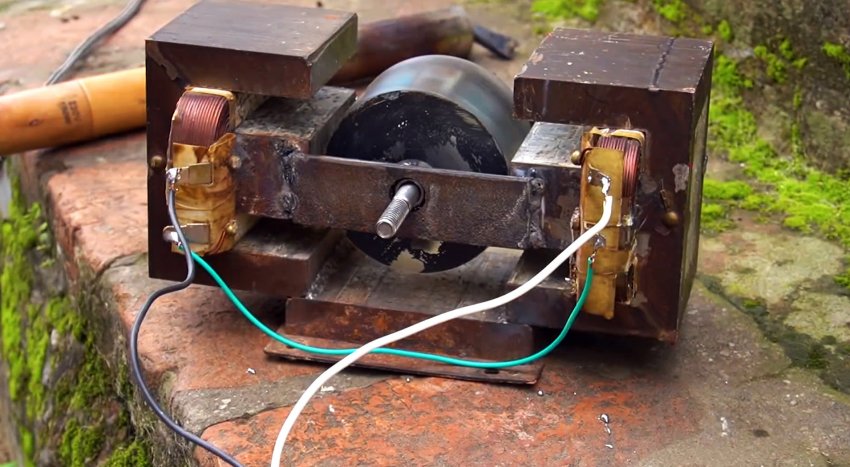

Теперь нужно приварить на сердечники крепление из полосы для якоря. Подшипники на нее можно также приварить. Нужно, чтобы якорь свободно вращался.

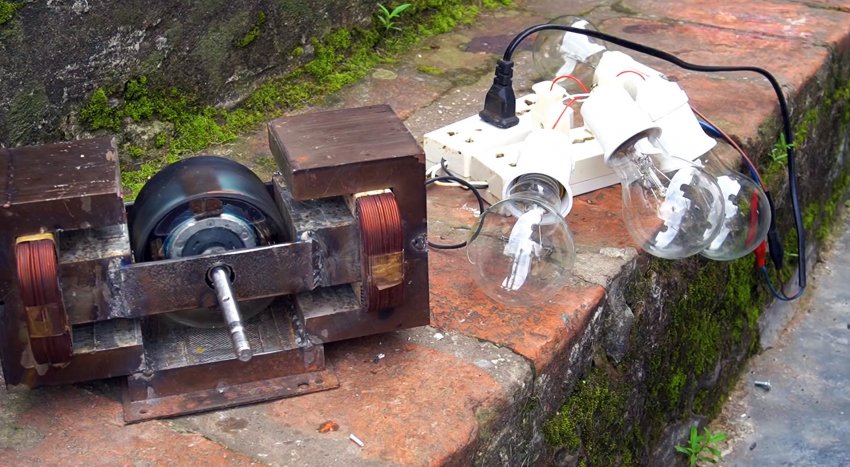

По контакту на трансформаторах требуется соединить перемычкой последовательно. Затем к оставшимся двум припаиваются провода с розеткой на конце.

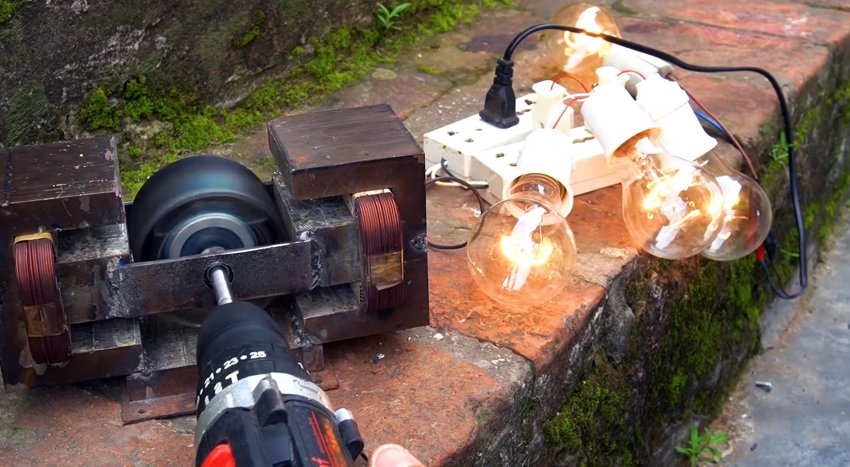

При вращении шуруповертом лампы 220 В, в роли нагрузки, хорошо светятся.

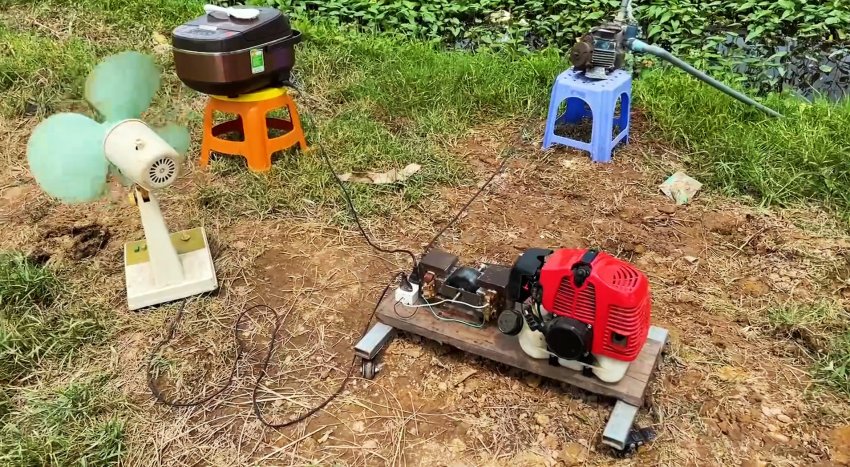

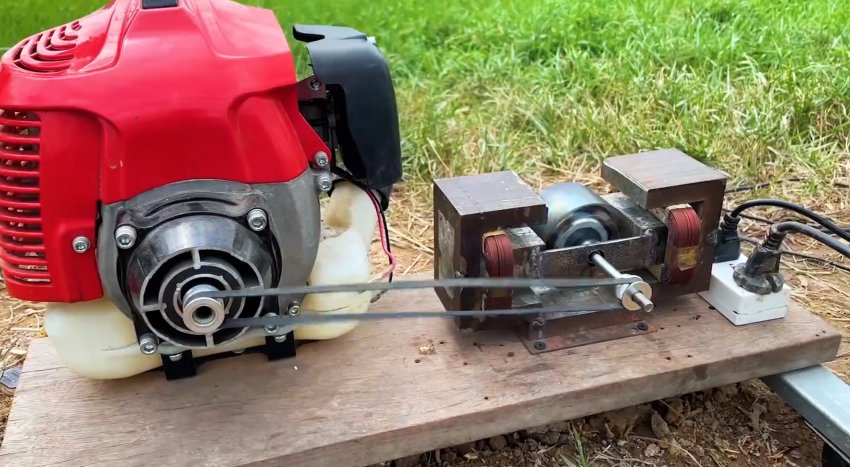

Остается установить на вал якоря шкив, и подключить к генератору бензиновый двигатель с помощью приводного ремня.
