Как сделать простую мини струбцину - «Сделай сам»

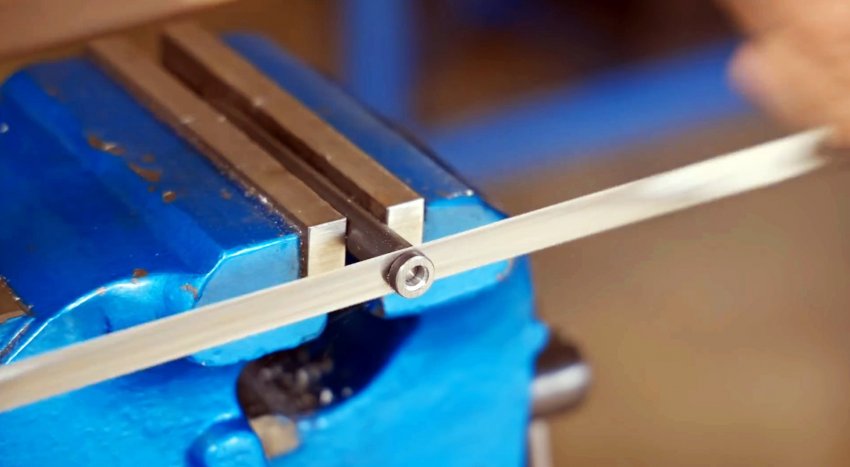

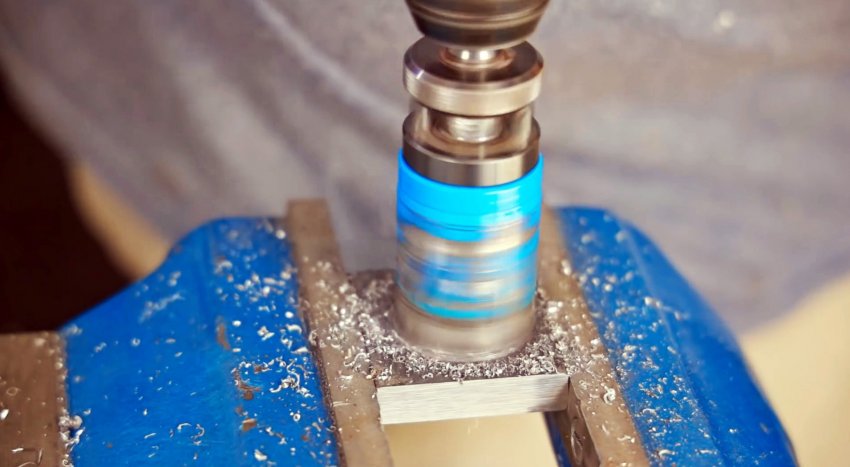

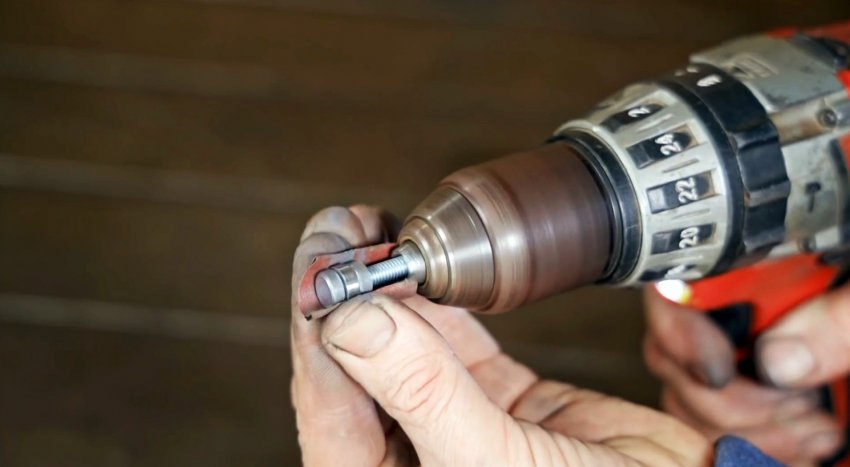

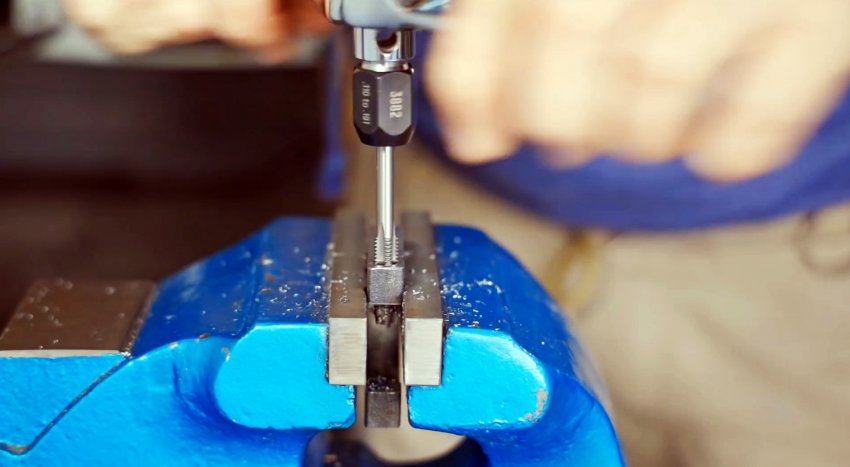

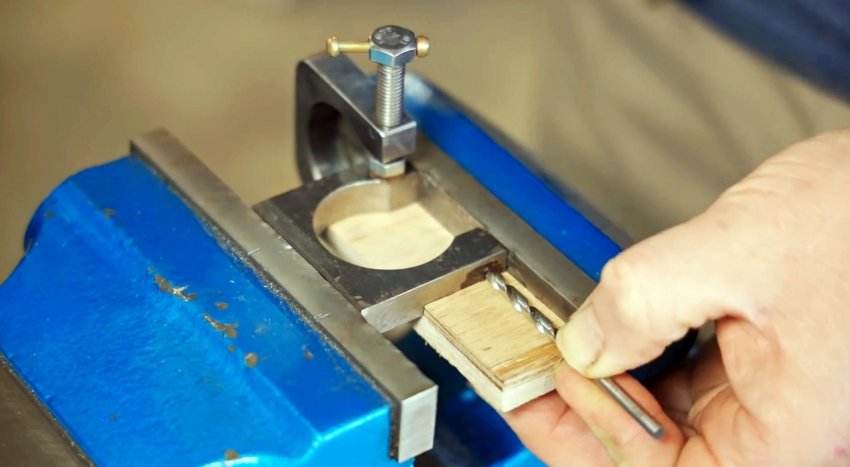

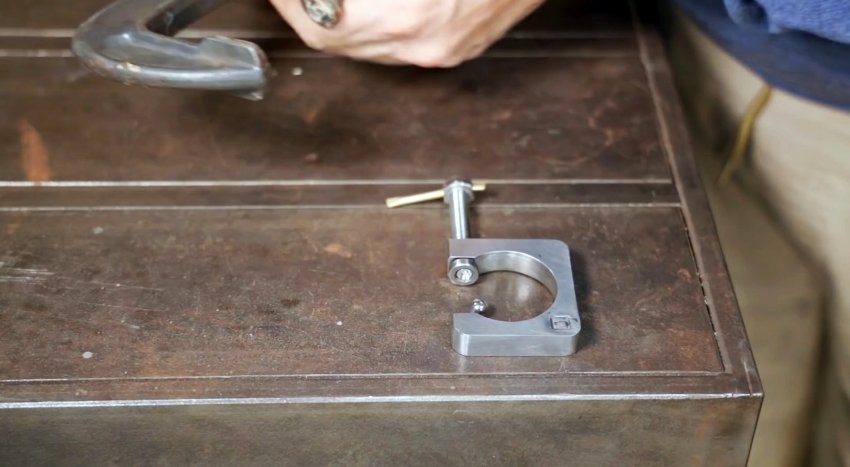

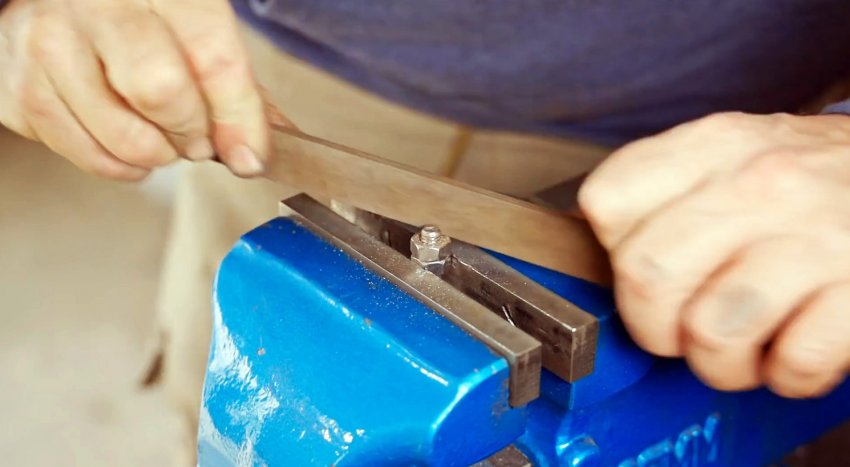

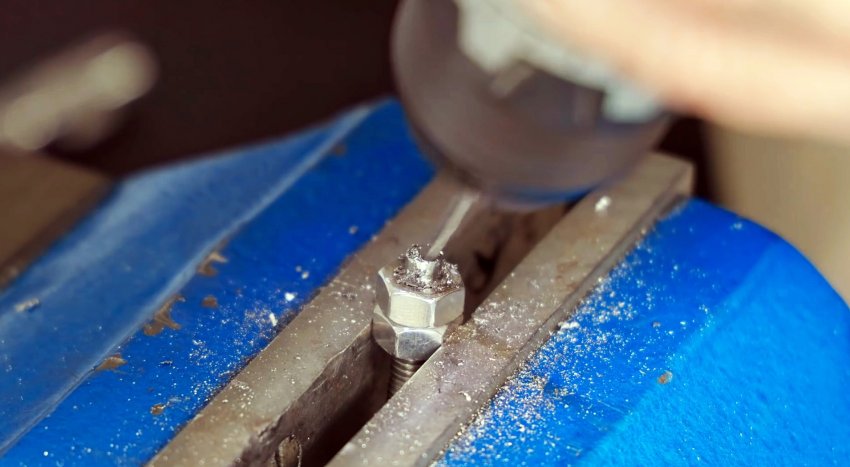

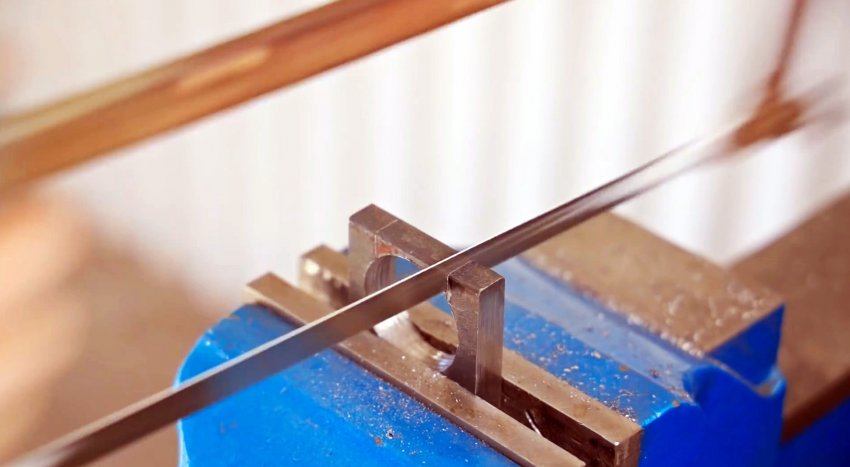

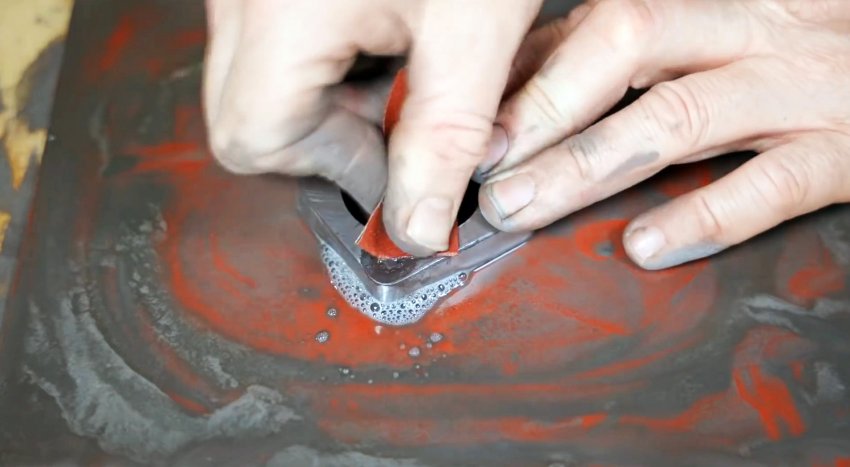

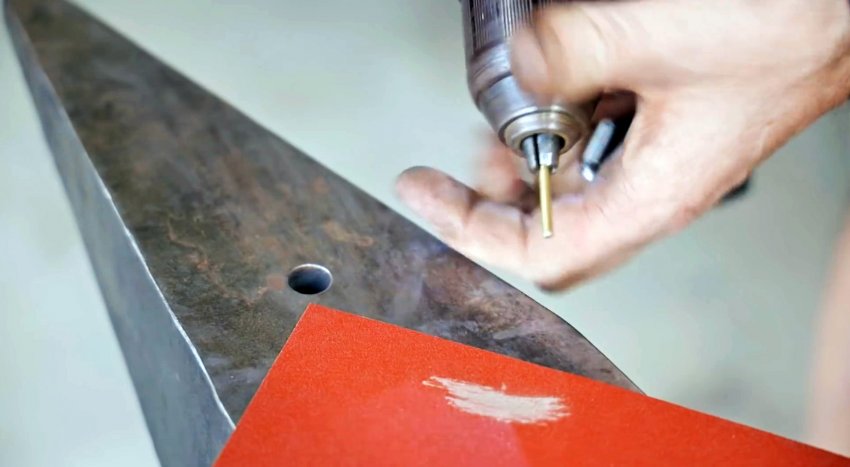

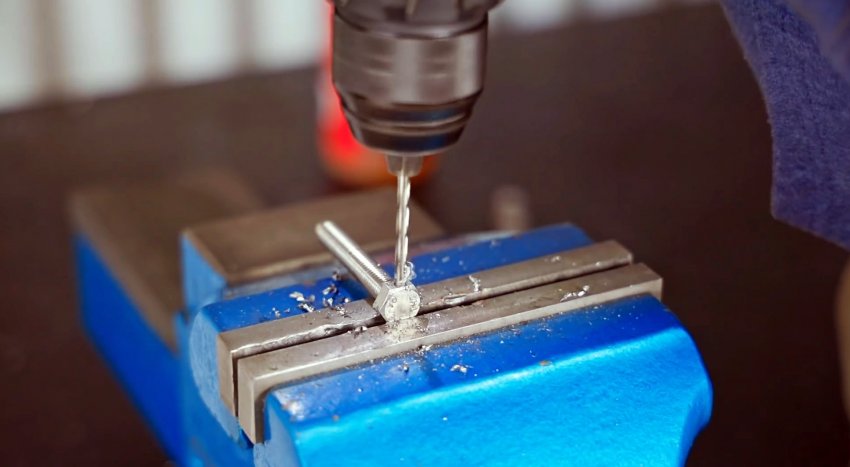

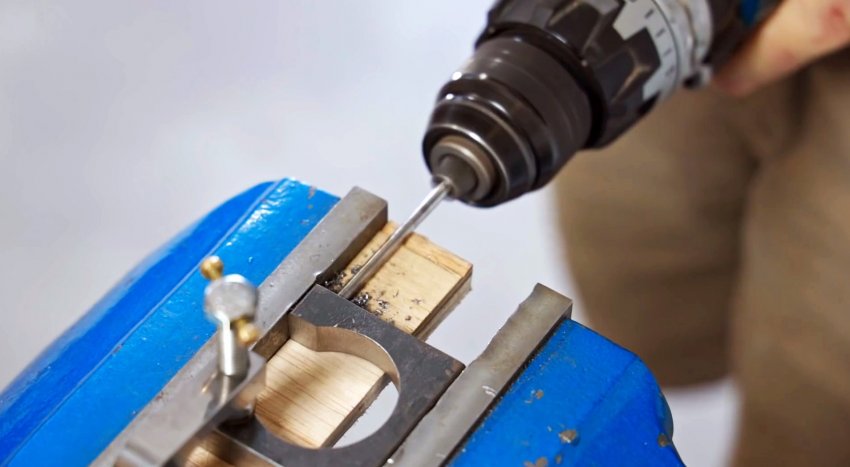

При работе в мастерской постоянно возникает необходимость в струбцинах, которых редко хватает. Предлагаем способ их изготовления. Он позволяет сделать любое нужное количество струбцин с минимальным набором инструментов. Далее ее нужно просверлить в центре корончатым севером, и сделать пропил с одной стороны, задав С-образную форму. Теперь нужно просверлить одну губку станины. Важно чтобы отверстие шло параллельно плоскости заготовки. Это можно сделать, если приложить ограничитель из фанеры или доски, и упираться в него. Затем в отверстии нарезается резьба под винт. Станину необходимо обточить, сгладив угловатости. Также ее желательно отшлифовать, чтобы потом покрасить или сделать воронение (как сделать простое воронение смотрите тут - https://sdelaysam-svoimirukami.ru/4786-3-proverennyh-sposoba-voronenie-nozha.html). Дальше нужно заняться винтом струбцины. Для этого используется болт подходящей длины. Чтобы сделать для него упор, требуется подобрать пруток кругляка примерно равный диаметру головки болта. Заготовка просверливается в центре на глубину 10 мм. Для этого используется сверло меньше диаметра, чем стержень болта. Затем от кругляка отрезается высверленный кусок, чтобы получить шайбу. На болт наживляется 2 гайки так, чтобы за них выступал его край немного больше чем ширина самодельной шайбы. Эта часть обтачивается, чтобы она на него налезала. В проточенном торце болта нужно, высверлить отверстие на глубину 2-3 мм, создав по окружности тонкую каемку. Также требуется просверлить поперек его головку. Теперь из проволоки отрезается заготовка рукоятки. Ее края нужно расплескать и вставить в отверстие в головке болта. Затем аналогично требуется расковать второй конец. Болт заворачивается в станину. На его край надевается сделанный упор, и к высверленной каемке приставляется шарик от подшипника. Теперь сжав болт большей струбциной или тисками, можно выгнуть наружу каемку на торце, тем самым зафиксировав опорную тарелку. В конце остается только покрасить или заворонить инструмент. Этим способом при наличии точильного, токарного и сверлильного станка, можно достаточно быстро сделать целый набор таких струбцинок. Смотрите видео Простая струбцина своими руками - https://sdelaysam-svoimirukami.ru/4359-prostaya-strubcina.html
