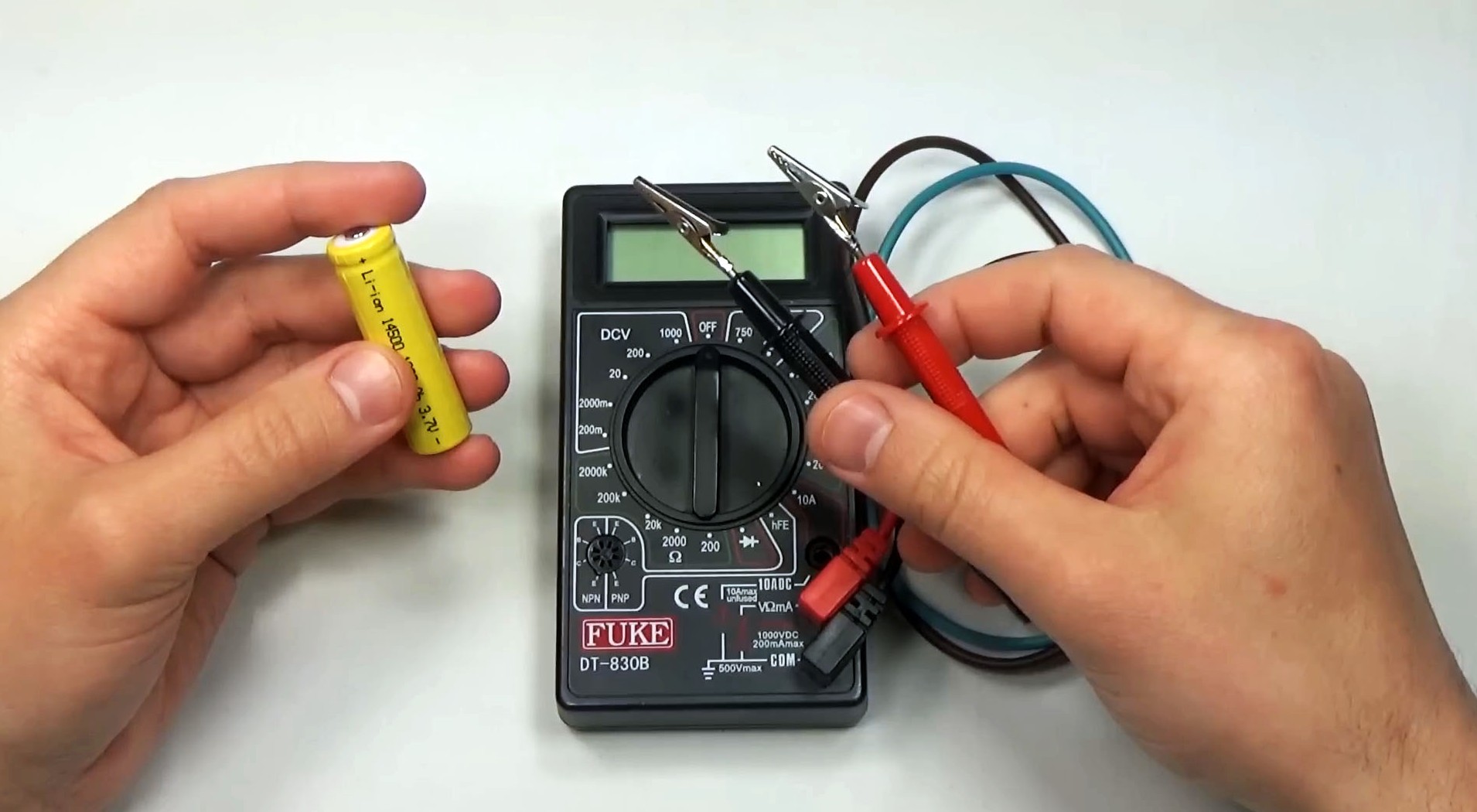

Привет, друзья! Сегодня я расскажу, как проверить ёмкость литий-ионных аккумуляторов с помощью мультиметра.
Обычно для тестирования ёмкости таких аккумуляторов используют умные зарядки. Однако они стоят дорого, и покупать их для проверки пары аккумуляторов нецелесообразно. Если у вас есть обычный мультиметр, можно проверить ёмкость аккумуляторов самостоятельно, но нужно учесть некоторые особенности.
Чтобы не учитывать эту зависимость, можно использовать линейный стабилизатор напряжения на 3 В или линейный стабилизатор тока, работающий при напряжении 2,7 В. При использовании стабилизатора тока нужно установить ток из расчёта напряжения источника 2,7 В. Затем через стабилизатор подключается резистор, измеряется проходящий ток, и включается секундомер. Нужно контролировать напряжение на аккумуляторе и отключать нагрузку, когда оно достигнет 2,7 В, останавливая секундомер. Ёмкость рассчитывается как произведение тока на время в часах.
Методика проверки емкости аккумулятора при помощи мультиметра

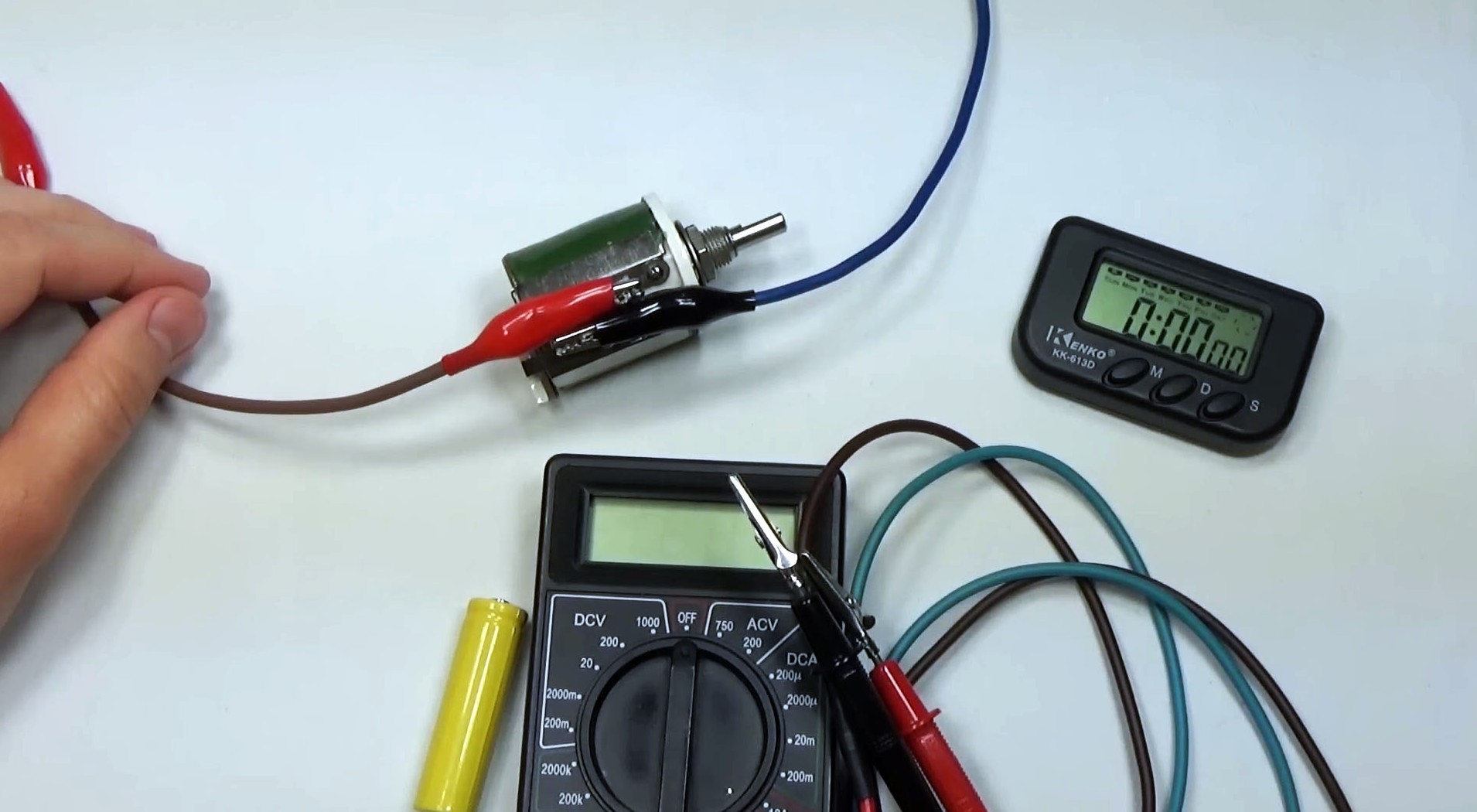

Если нет возможности собрать стабилизатор, процесс будет сложнее. Я покажу, как это сделать с помощью переменного резистора. Я возьму аккумулятор формата 14500 с ёмкостью не более 300 мА·ч и переменным резистором на 100 Ом.
С постоянным резистором придётся периодически записывать показания амперметра и секундомера, рассчитывая ёмкость для отдельных участков кривой разряда. Можно усреднить данные и использовать среднее значение тока. Я буду периодически уменьшать сопротивление по мере разряда аккумулятора, чтобы поддерживать ток на одном уровне.

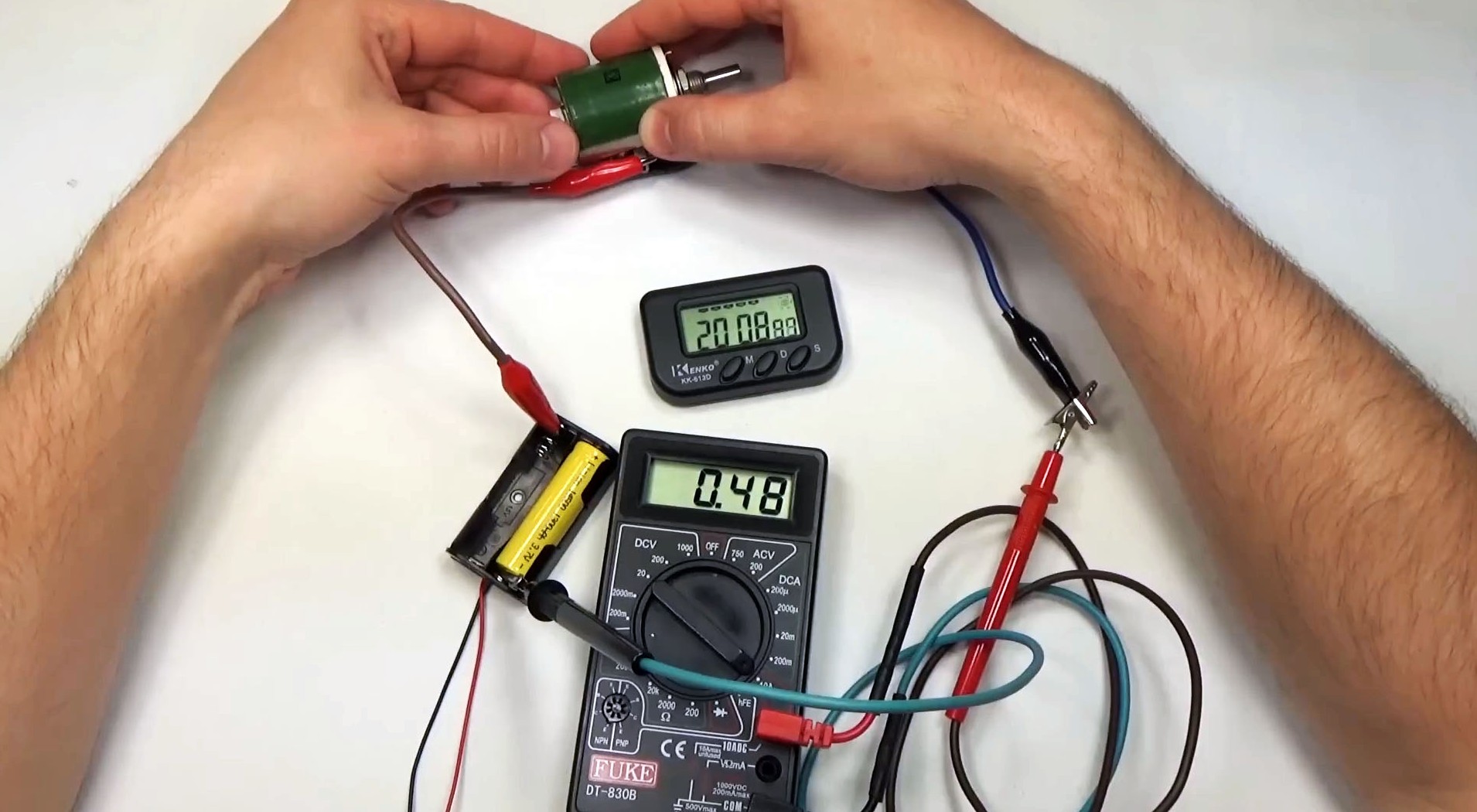

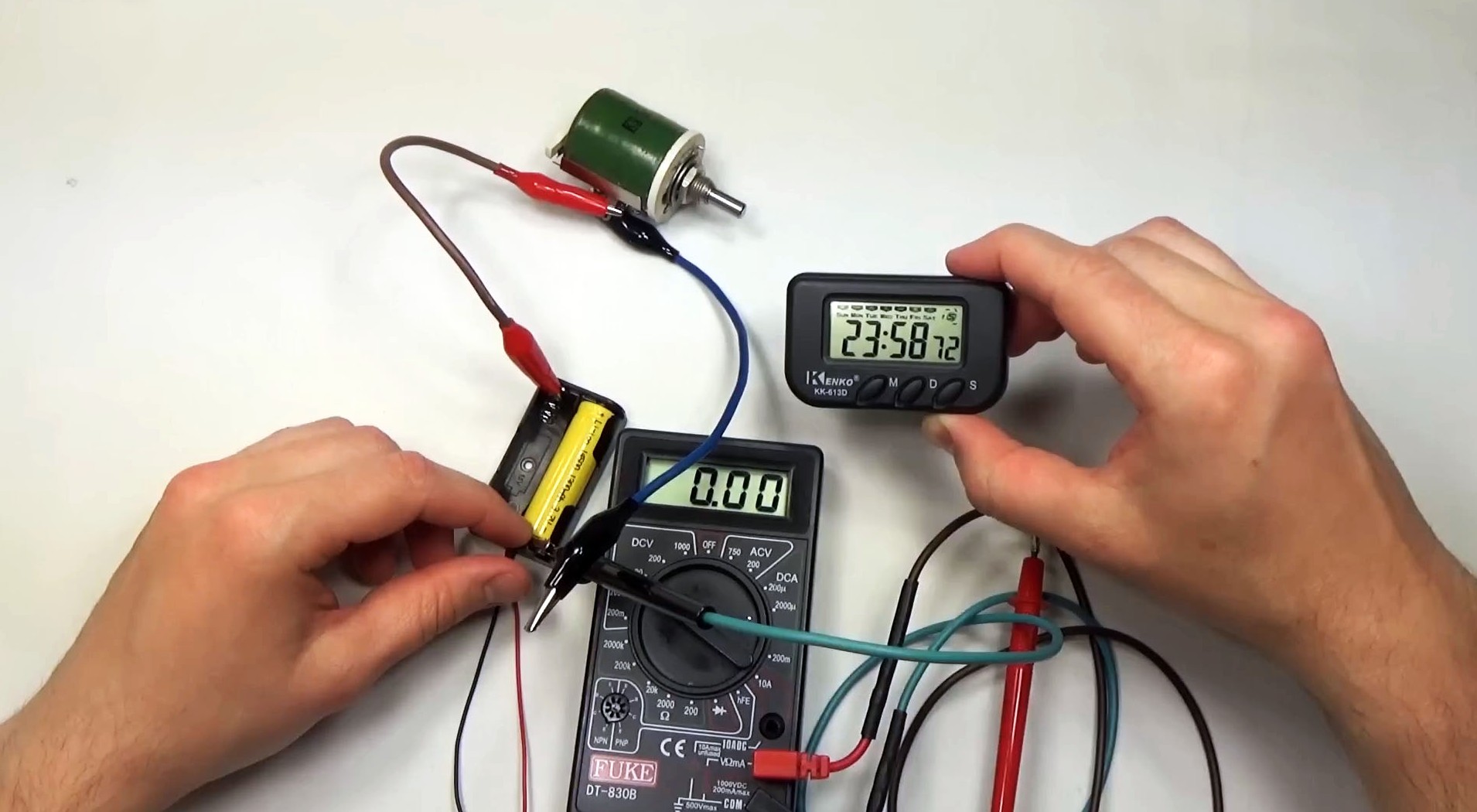

Сейчас аккумулятор заряжен не полностью, напряжение на нём 4 В. Я буду разряжать его током примерно 500 мА, уменьшая сопротивление. Когда напряжение опустится ниже 2,7 В, я остановлю секундомер. Для полного разряда аккумулятора током 500 мА потребуется 24 минуты.
Умножив ток на время в часах, я получу ёмкость около 200 мА·ч. Реальная ёмкость аккумулятора — не более 300 мА·ч, и он был частично разряжен.
