Как сделать подачу воды с дистанционным управлением - «Сделай сам»

Электронный клапан - http://ali.pub/5evc0g Блок питания на 12 В и на ток как минимум 2 А - http://ali.pub/5evc1t ...[/h]
Как сделать подачу воды с дистанционным управлением - «Сделай сам»




Электронный клапан - http://ali.pub/5evc0g

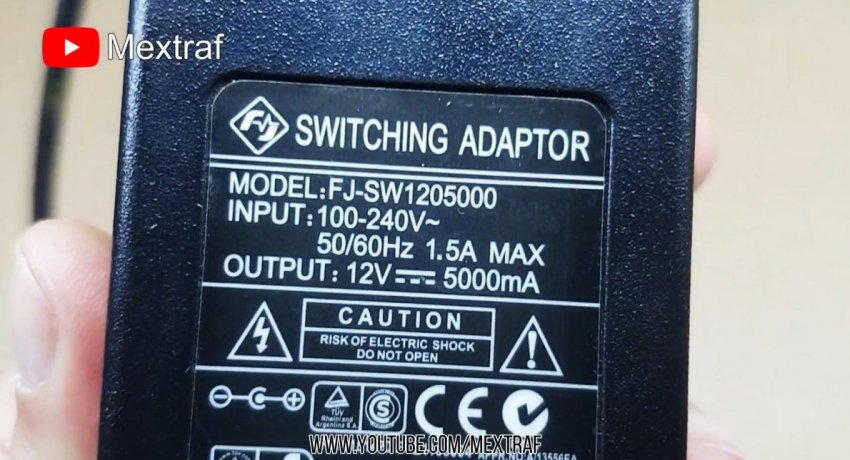

Блок питания на 12 В и на ток как минимум 2 А - http://ali.pub/5evc1t



Изготовление системы подачи воды с дистанционным управлением

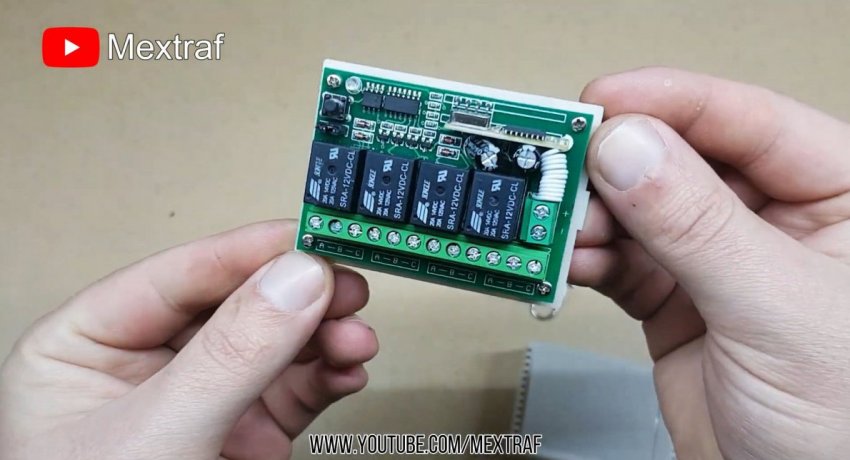

Не обязательно покупать модуль дистанционного управления на 4 команды как в примере, можно взять любой. Снимаем крышку с контроллера.

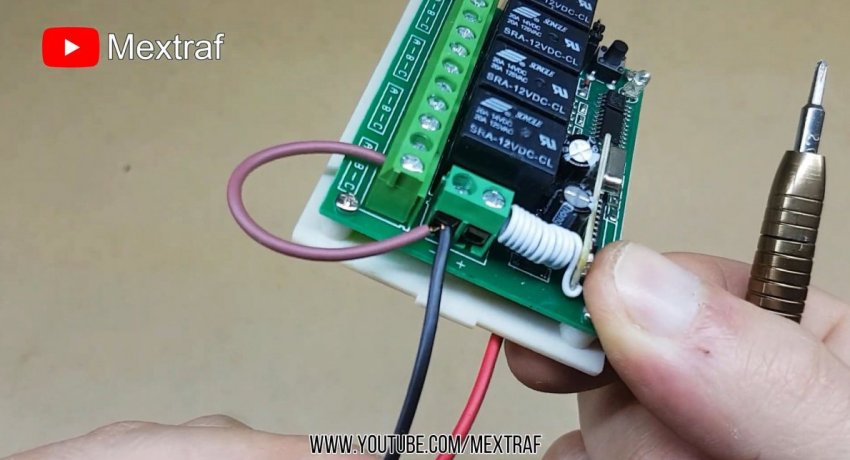

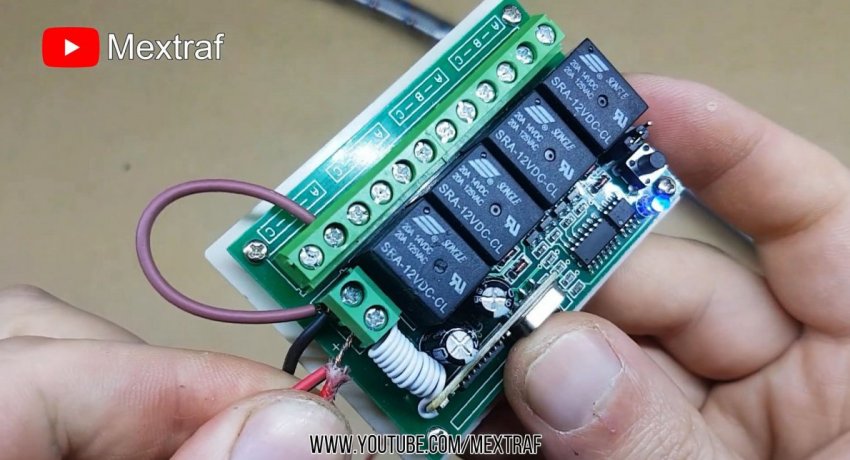

Видим большую, длинную колодку подключения от реле, и маленькую на два контакта с боку - это питание модуля. Один блок на 12 В будет питатель и модуль и клапан. Поэтому от минуса блока сделаем ответвление к контактам реле.

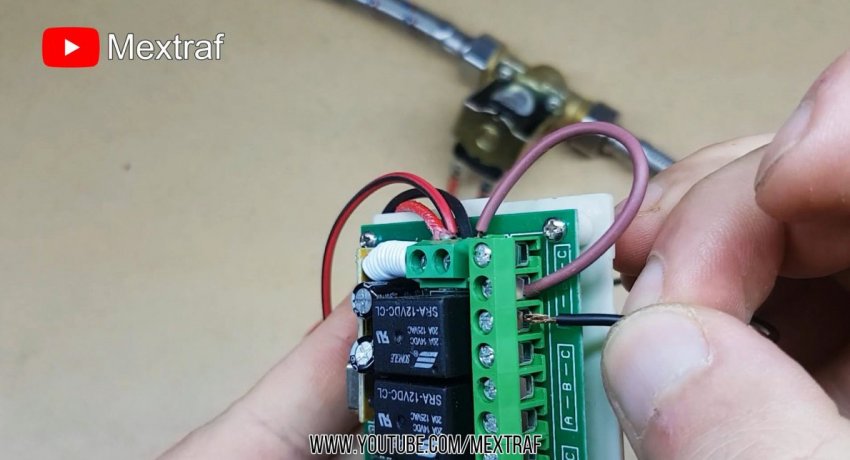

Далее подключим клапан к плюсу блока и выхода от разомкнутых контактов реле.

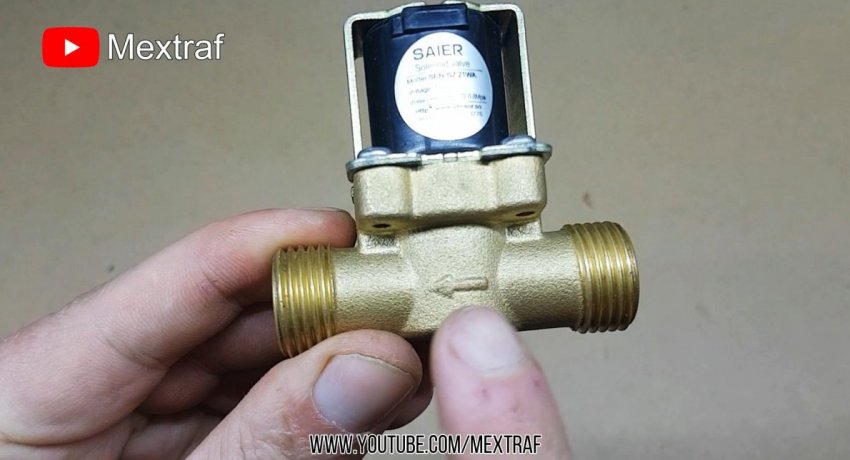

Клапан теперь можно включить в систему гибкими подводками. Обратите внимание, что на его корпусе есть стрелка, показывающая направление течения воды. При неправильном включении клапан работать не будет.

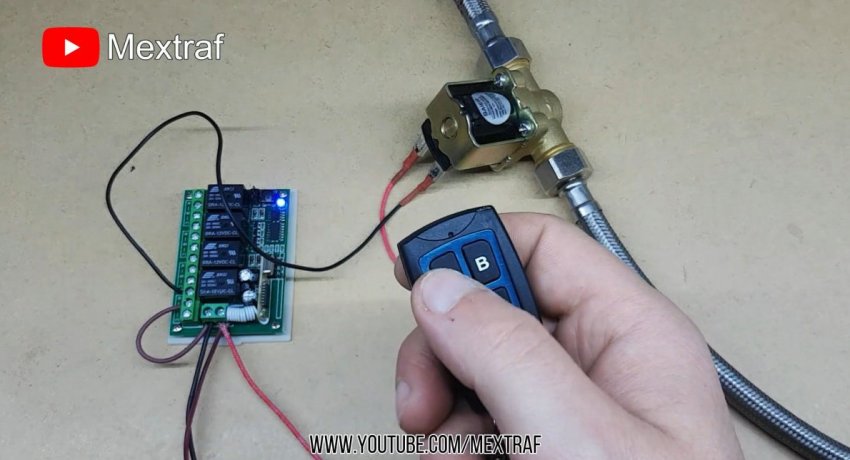

Далее включаем блок к сеть и пробуем управлять клапаном.

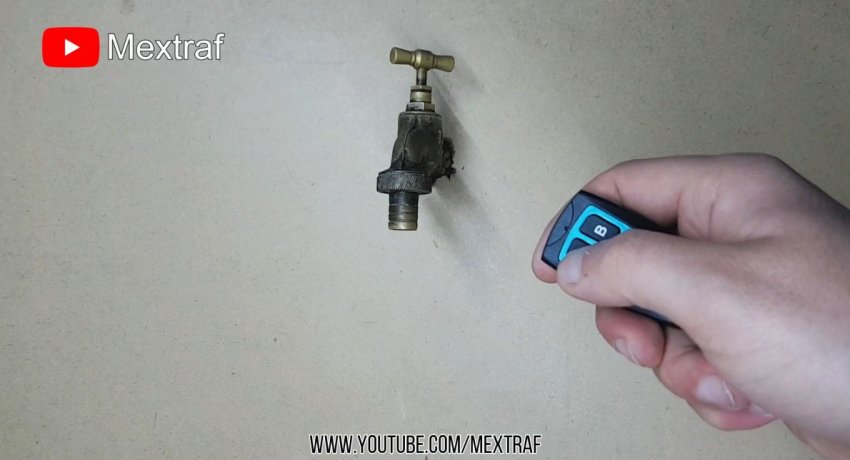

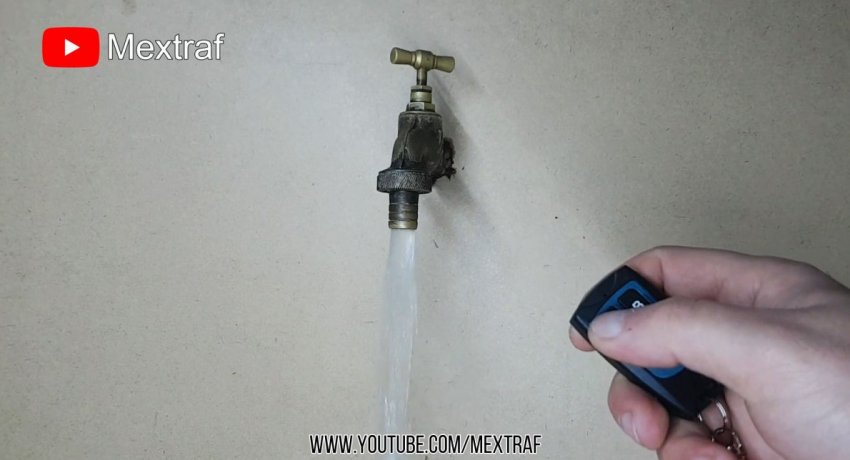

Испытаем в деле, подключив к центральному водопроводу.



Радиомодуль фиксирует состояние и напряжение держится на клапане до тех пор, пока повторно не будет нажата кнопка пульта ДУ. Естественно, пока вода идет через клапан на нем присутствует напряжение 12 В.

Смотрите видео



Также посмотрите как можно сделать прожектор с дистанционным управлением - sdelaysam-svoimirukami.ru/3666-prozhektor-s-distancionnym-upravleniem.html Там используется подобный модуль ДУ, только на одну команду.
