Как сделать кодовую защелку: свой откроет, чужой нет - «Сделай сам»

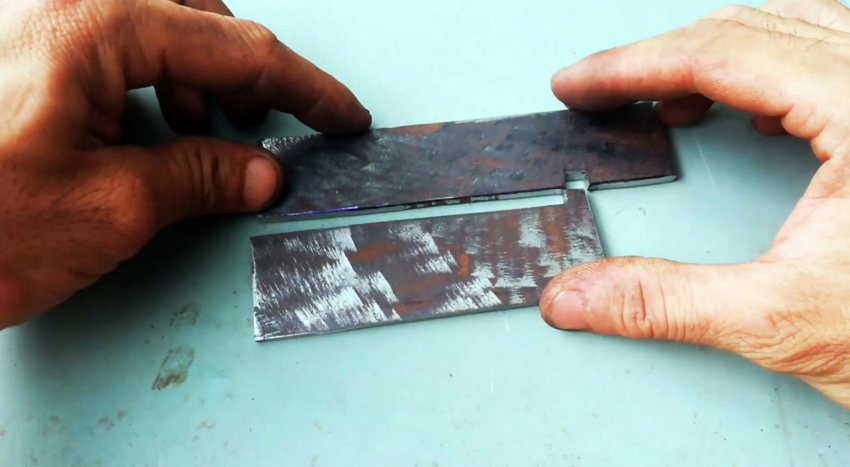

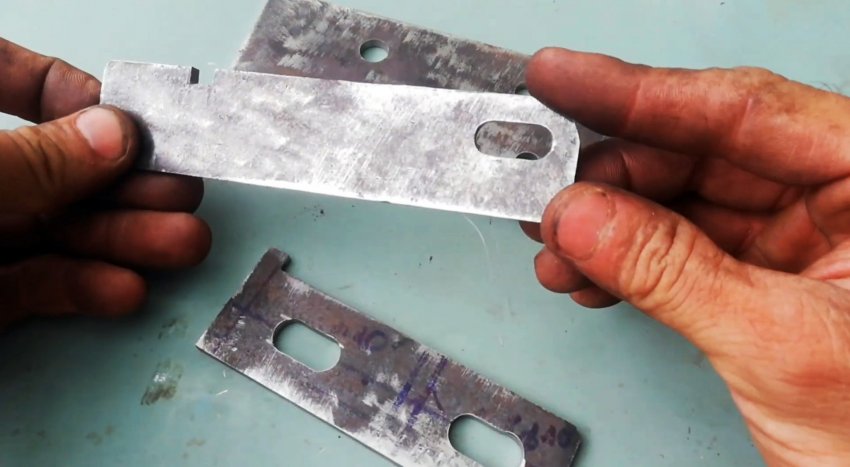

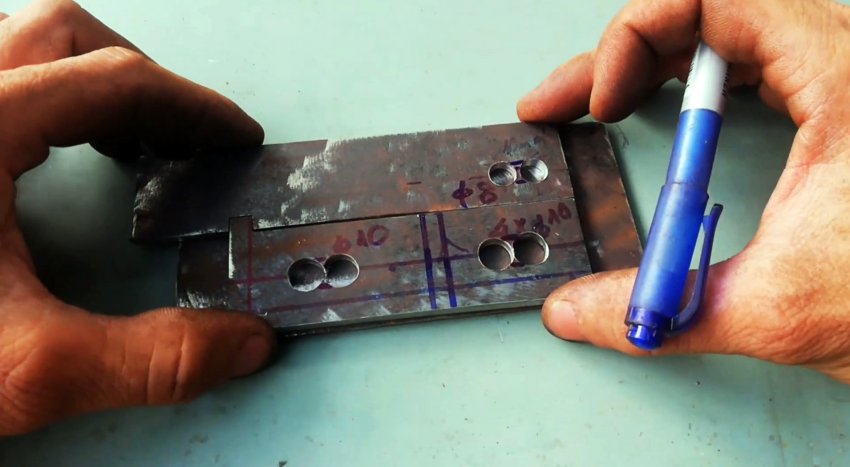

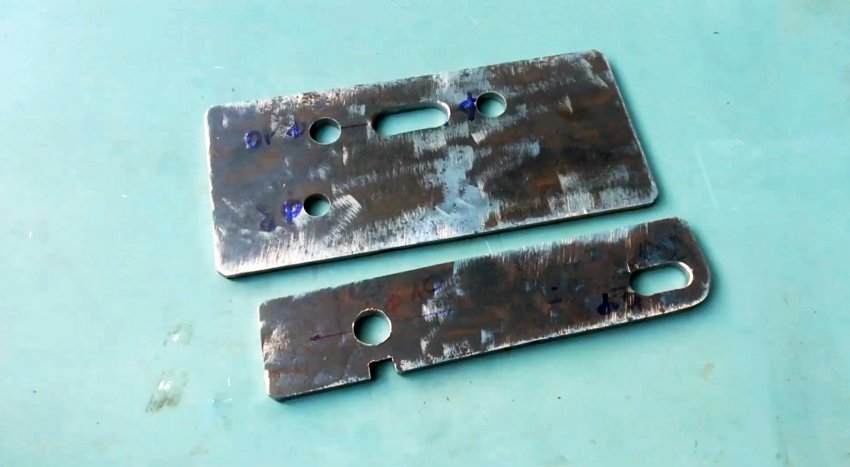

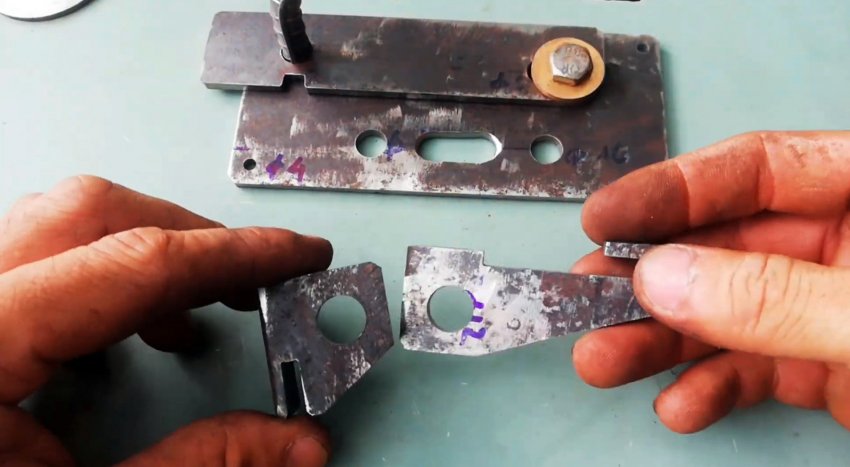

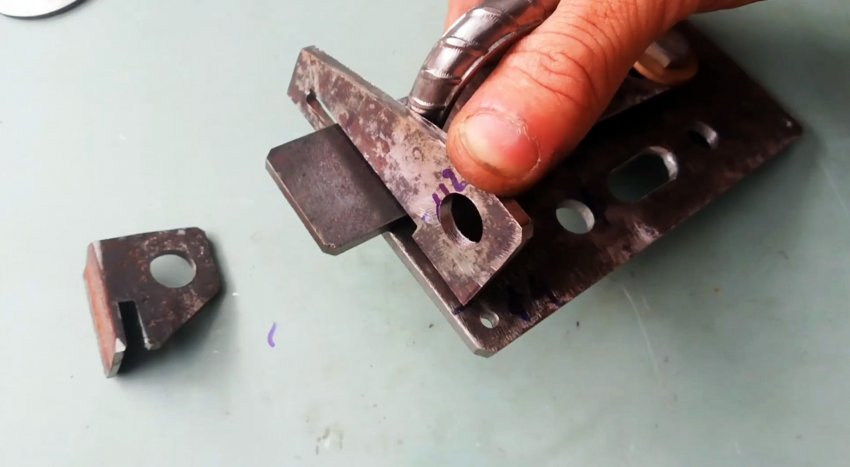

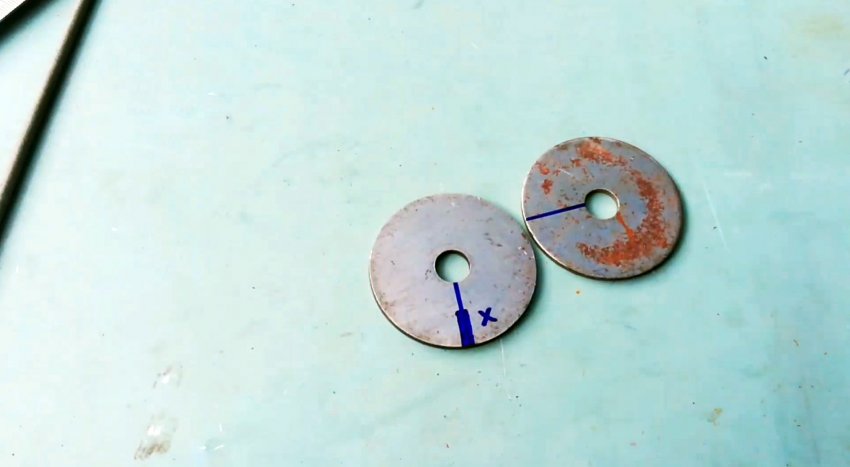

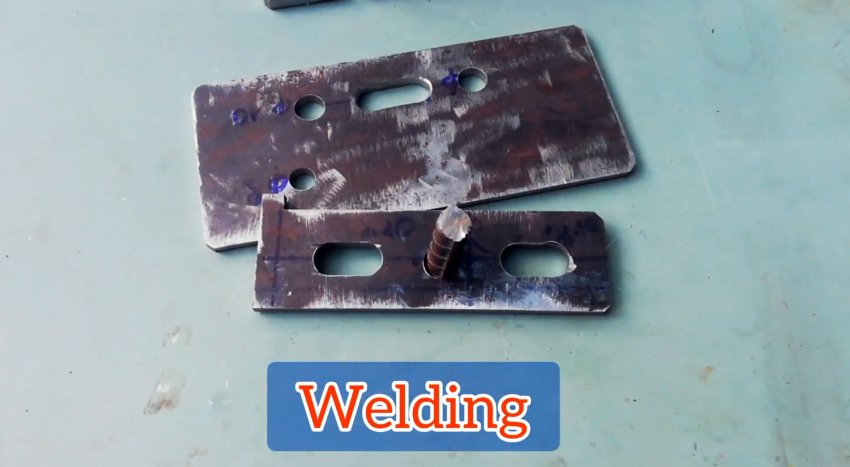

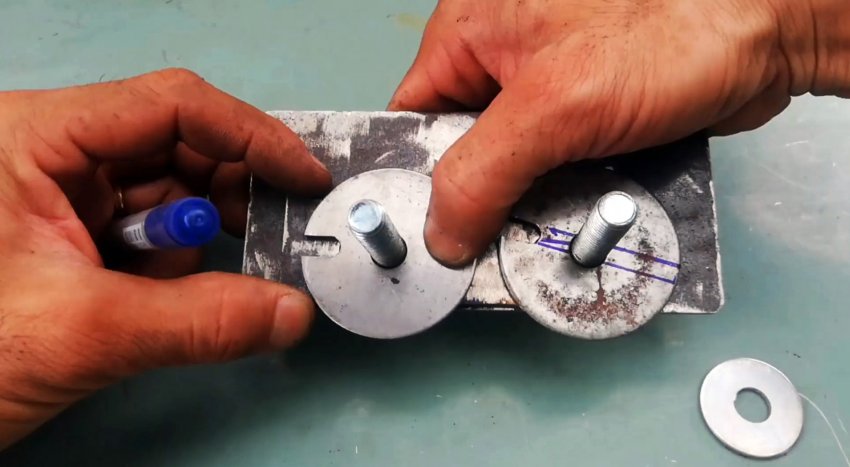

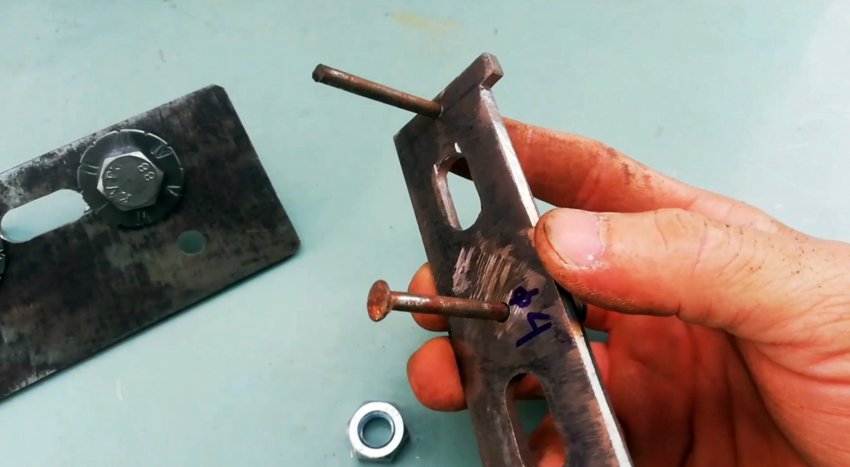

Инструменты: линейка и маркер, напильник треугольный, рожковый ключ, сварка, болгарка и дрель. Процесс изготовления автоматического дверного замка-защелки с кодом доступа Вырезаем полосу 130?30 мм. На прямоугольной пластине откладываем от длинной стороны диаметр шайбы, проводим линию и на одном ее конце наносим выступ шириной 5 мм. Вырезаем полосу с выступом. Прикладываем полосу с выступом к полосе 130?30 мм по длине, совестив боковые стороны, отмечаем на последней контур выступа и выполняем соответствующий вырез. От внутреннего края выступа проводим вертикаль. Между ней и дальним концом полосы проводим срединную линию. Отступаем вправо 5 мм и проводим вторую линию. От каждой линии отмеряем 25 мм и сверлим по два сопряженных отверстия диаметром 10 мм. На полосе с вырезом у дальнего края намечаем и сверлим два отверстия диаметром 8 мм. Центр крайнего отверстия отстоит от сторон полосы на 10 мм. Расстояние между центрами отверстий также 10 мм. Заводим выступ в вырез полосы и укладываем на прямоугольную пластину так, чтобы концы полос отстояли от края пластины на 20 мм. Переносим центры правых отверстий в полосах на пластину и сверлим два нижних отверстия диаметром 10 мм и верхнее – 8 мм. Удаляем перемычки между тремя парами отверстий в полосах и получаем три удлиненных отверстия. Находим середину между двумя отверстиями диаметром 10 мм на пластине, откладываем в стороны по 5 мм и сверлим два таких же отверстия, и получаем одно удлиненное. В отверстие полосы с вырезом диаметром 10 мм вставляем короткой стороной Г-образную заготовку из арматуры и завариваем, а к полосе с выступом – отрезок арматуры. На широких шайбах проводим радиусы и выполняем пазы глубиной 10 мм. На торцы шайб, приваренных под головками болтов, наносим равномерно по кругу 12 меток и выполняем напильником канавки, помечая каждую вторую цифрами от «I» до «VI». Собираем с помощью болтов пластину, полосу с выступом и большие шайбы с ориентацией пазов влево. Отмечаем на полосе точки пересечения линии окружности шайб и оси пазов. Сверлим два отверстия диаметром 4 мм. Вставляем в них штифты со стороны, противоположной отрезку арматуры, и завариваем. Полосу с Г-образной ручкой соединяем шайбой и болтом, который привариваем к пластине так, чтобы они могли перемещаться относительно друг друга. Выступ полосы совмещаем с вырезом другой и сверху вставляем болты с размеченными шайбами. Выполняем две фигурные детали с вырезом и отверстием диаметром 12 мм из листового металла и уголка. Деталь из листа привариваем вертикально по краю пластины так, чтобы полоса с ручкой свободно перемещалась в пределах выреза. Устанавливаем полосу с выступом на место, снизу пластины в отверстия вставляем болты, надеваем сверху шайбы, затягиваем гайки, затем – большие шайбы с прорезями и укрепляем гайками. Выступающие концы болтов срезаем. Собранную конструкцию винтами крепим изнутри к полотну двери, напротив к косяку – деталь из уголка. При закрывании двери защелка скользит по наклонной грани детали на косяке и в конце падает в зазор. Когда прорези на больших шайбах не совпадают с положением штифтов, то закрытую дверь снаружи открыть нельзя. Если нет надобности в защелке, то пластину с ручкой приподнимаем и отодвигаем вправо. Для задействования замка верхнюю пластину сдвигаем влево. Чтобы открыть дверь снаружи, надо правильно набрать код. Для установки другого кода откручиваем гайки и изменяем положение шайб с прорезями, затем гайки снова затягиваем. Смотрите видео Как сделать калитку с секретной защелкой - https://sdelaysam-svoimirukami.ru/5417-kalitku-s-sekretom.html
