Простейший аппарат для точечной сварки на конденсаторах своими руками - «Сделай сам»

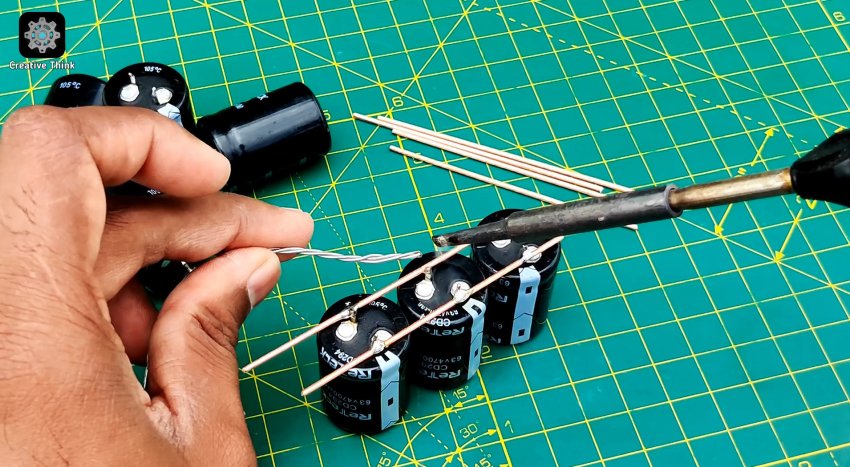

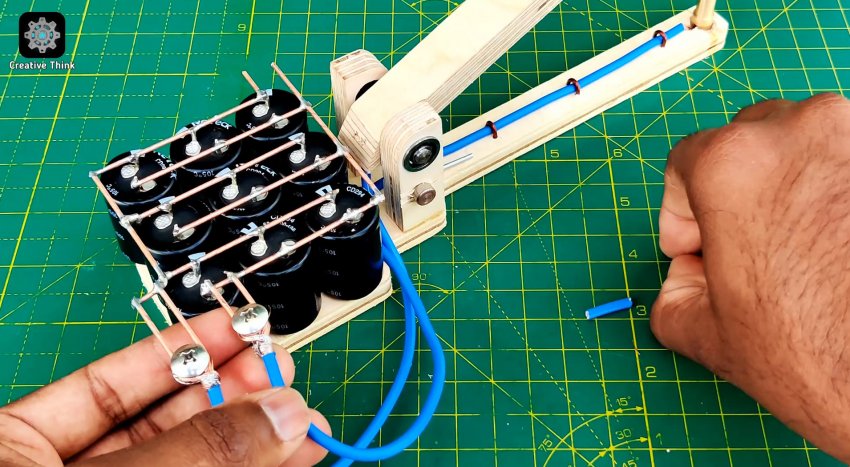

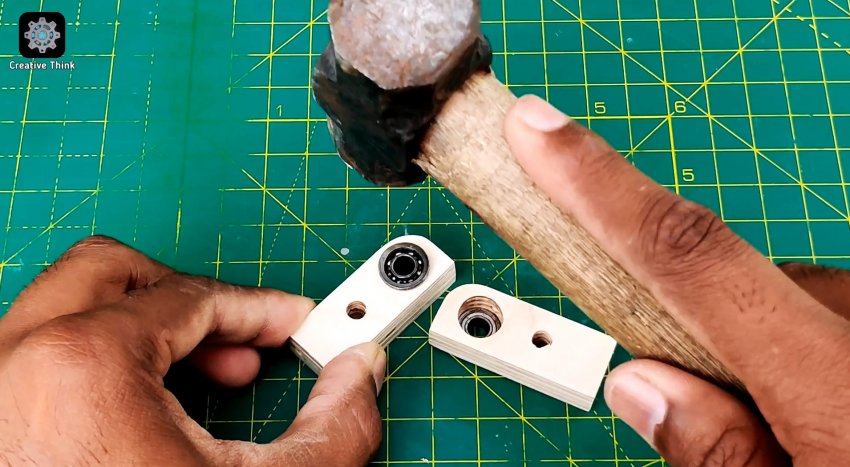

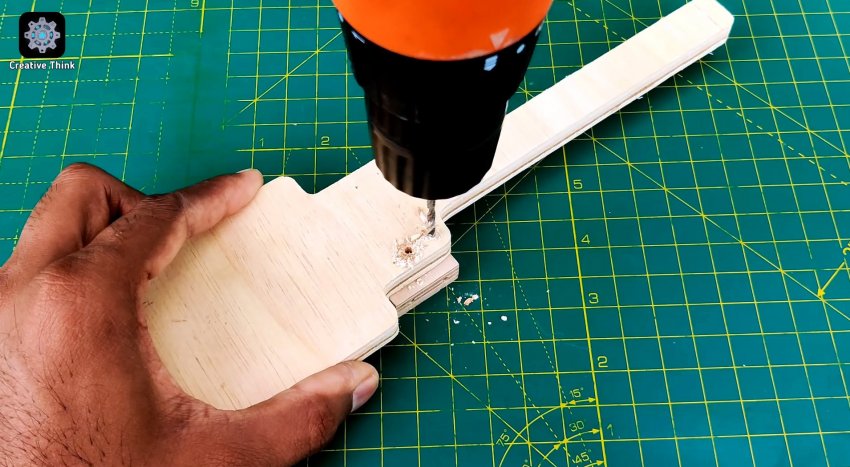

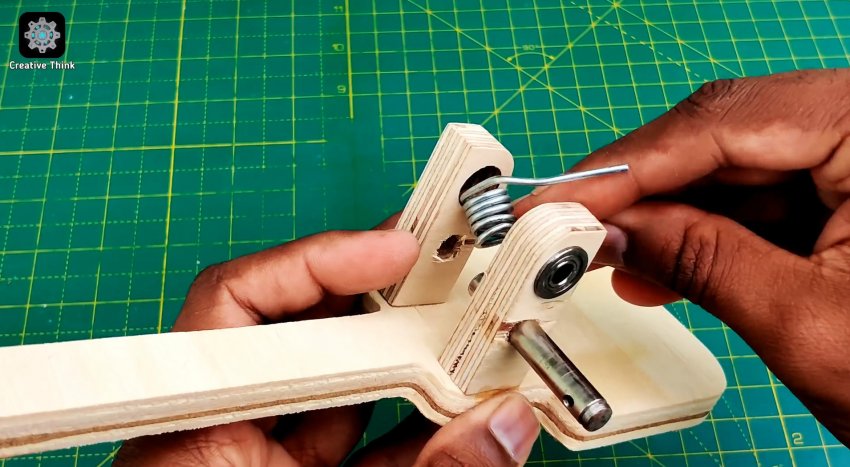

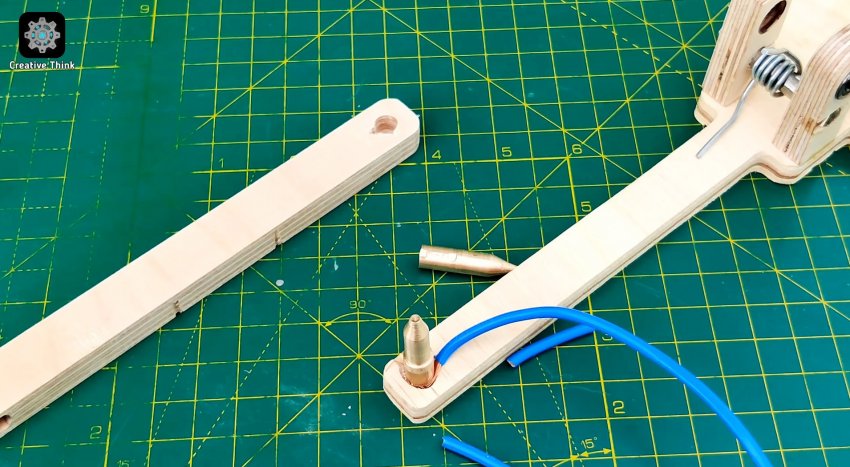

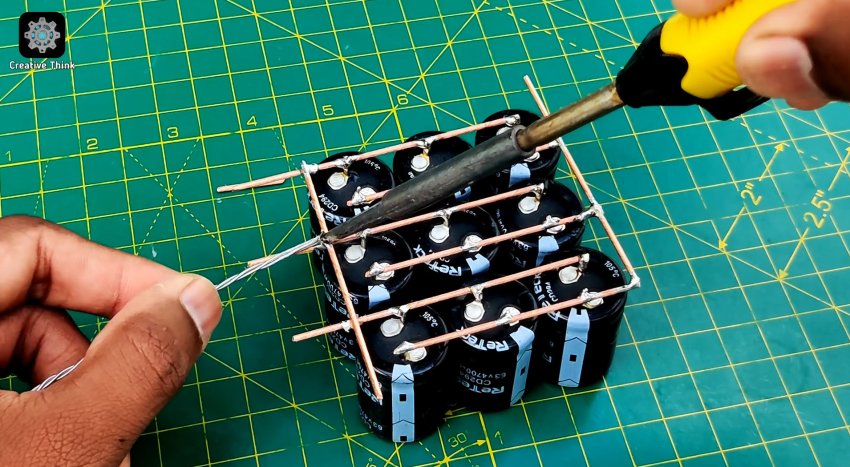

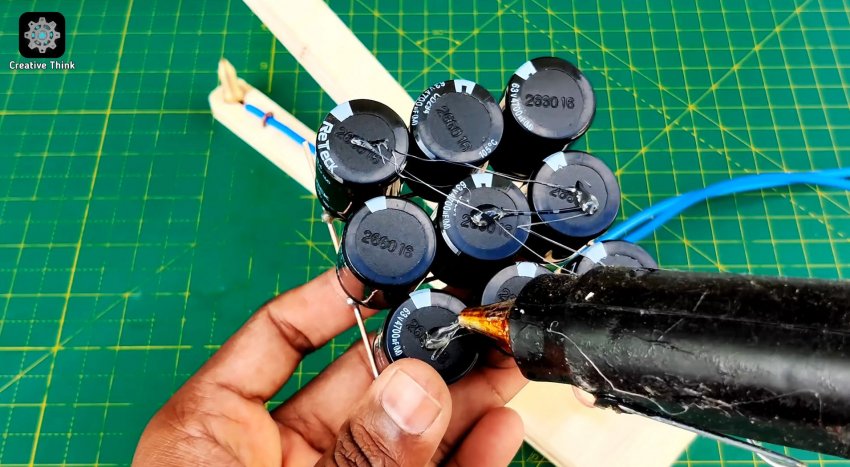

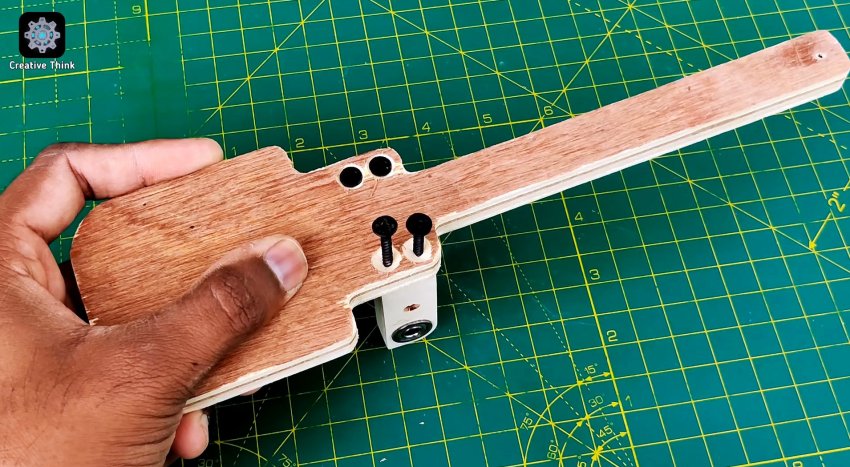

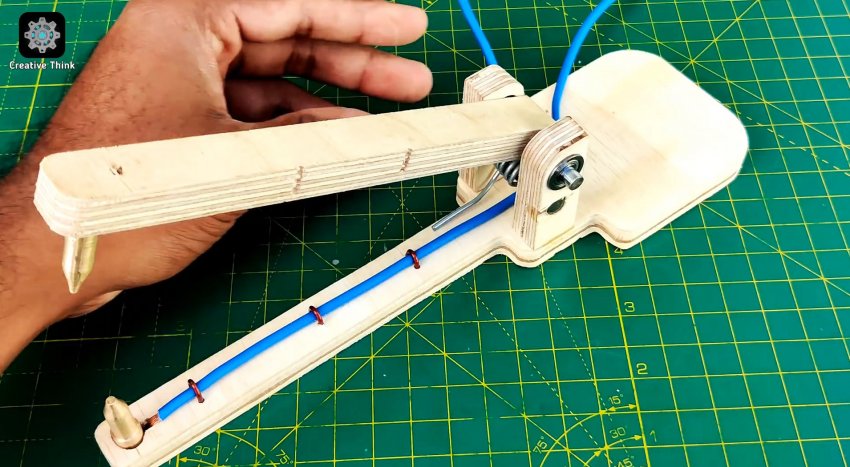

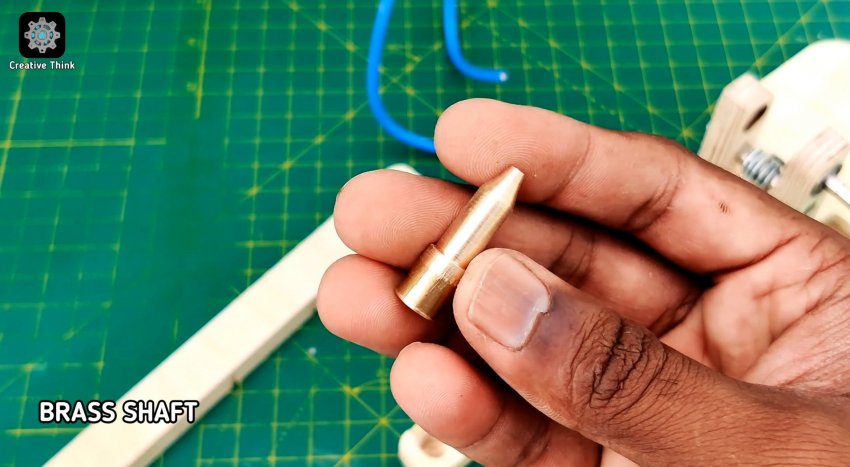

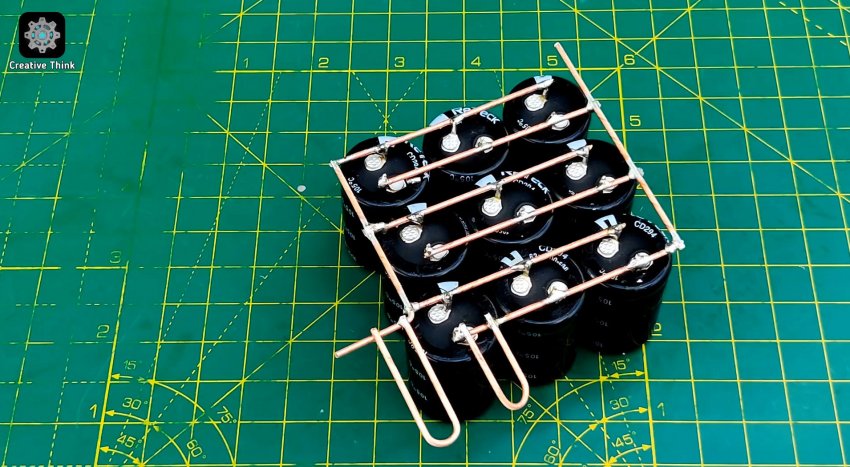

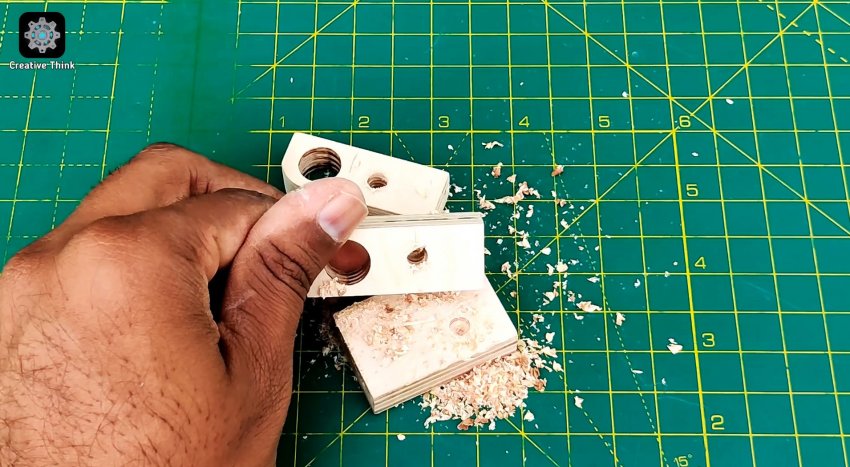

Для надежного соединения тонкостенного металла применяется точечная сварка. Она не прожигает сталь, к тому же сваривает ее без использования расходных материалов. Для многих работ такой аппарат просто незаменим. Рассмотрим, как его можно сделать максимально простым способом своими руками из конденсаторов. С помощью перемычек из проволоки требуется спаять паралельно 3 конденсатора. Делаем 3 таких блока. Затем спаиваем их также параллельно перемычками. Из проволоки выгибаются две скобки, которые послужат клеммами. Они припаиваются к блоку из конденсаторов. Из фанеры выпиливается рычаг для крепления сварочного электрода, с площадкой для размещения конденсаторов, и крепления верхнего подвижного рычага. На его краю делается глухое отверстие под электрод. Из фанеры выпиливается две проушины, в которые сажаются подшипники. В них также предусматриваются отверстия для штифта крепления пружины. Они прикручиваются к детали саморезами. В проушины устанавливается штифт с пружиной. Из фанеры делается второй подвижный рычаг. Его нужно просверлить поперек под ось. Также сверлится глухое отверстие с краю для электрода. Далее берем два мощных провода, и зачищаем их края от изоляции. Их концы помещаются в глухие отверстия на рычагах, и которые сверху забиваются латунные электроды, заточенные под конус. После этого верхний рычаг устанавливается с помощью оси из прутка, вставленной через подшипники. Сразу проверяйте, чтобы электроды в итоге сходились концами при нажатии. На площадку приклеиваются конденсаторы, и к ним подводятся провода от электродов. К конденсаторам подключается блок питания на 24В. Теперь сварка может использоваться по назначению. Она с легкостью сваривает тонкий металл, не прожигая его. Смотрите видео Сварка из карандаша - https://sdelaysam-svoimirukami.ru/4364-svarka-iz-karandasha.html
