Как из гаек и болтов сделать приспособу для навивки пружин - «Мастер-классы»

Для различных самоделок могут потребоваться пружины нестандартного размера и длины, которые невозможно купить. В таком случае их можно сделать своими руками. Для этого потребуется специальная самодельная приспособа...
Как из гаек и болтов сделать приспособу для навивки пружин - «Мастер-классы»


Как из гаек и болтов сделать приспособу для навивки пружин

Для различных самоделок могут потребоваться пружины нестандартного размера и длины, которые невозможно купить. В таком случае их можно сделать своими руками. Для этого потребуется специальная самодельная приспособа из болтов и гаек.


Материалы:


  • длинный болт равный внутреннему диаметру требуемой пружины;
  • гайки под него – 3 шт.;
  • винт М3;
  • болт в 2-3 раза тоньше основного;
  • гайки под тонкий болт – 2 шт.

Процесс изготовления приспособы

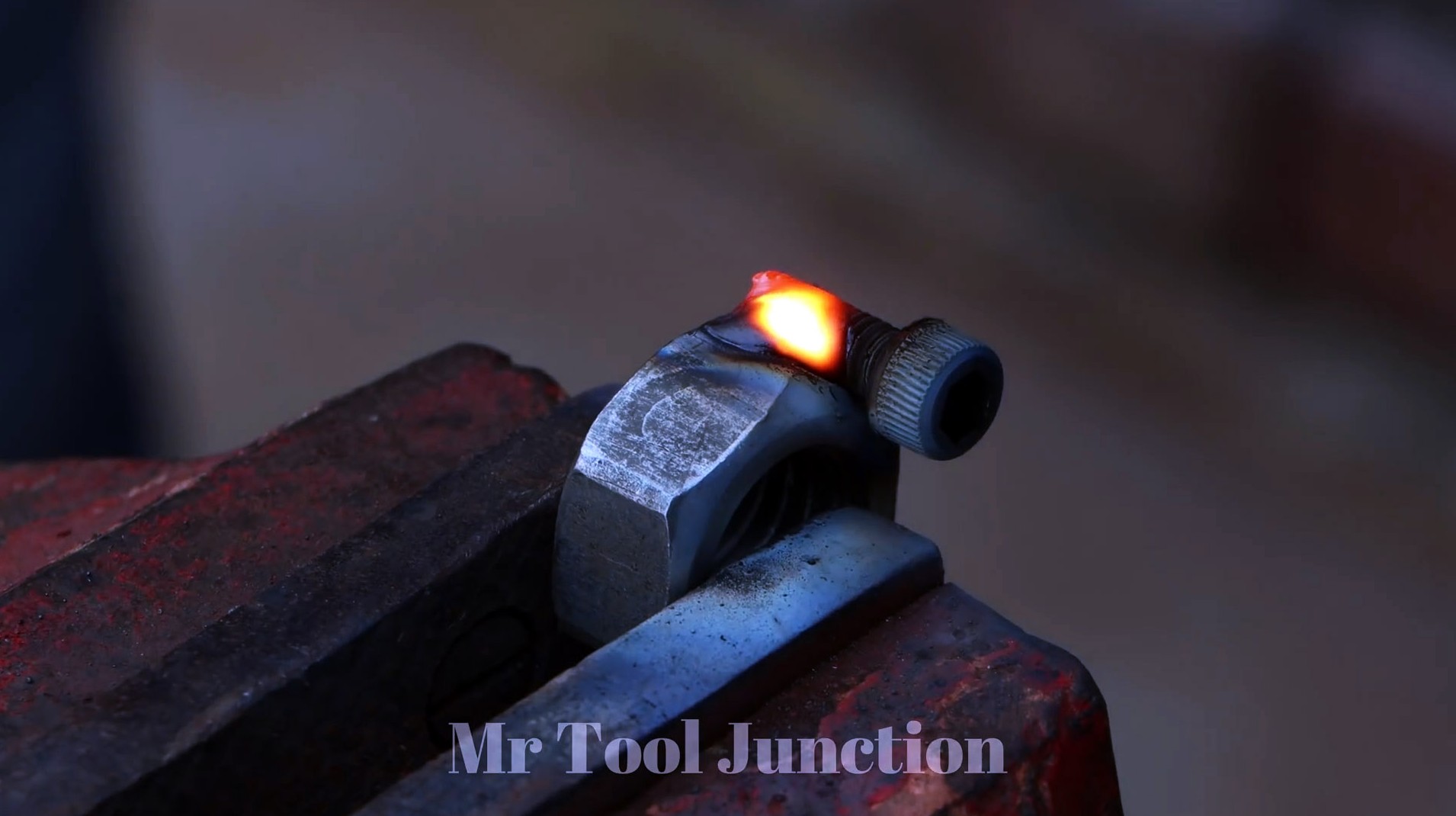

Одно устройство может гнуть только пружины фиксированного диаметра. Поэтому если надобность в разных пружинах возникает часто, то лучше сделать несколько приспособлений всех необходимых размеров. Для начала к гайке под основной болт для навивки нужно приварить винт.


Как из гаек и болтов сделать приспособу для навивки пружин
Как из гаек и болтов сделать приспособу для навивки пружин

Зазор между его головкой и ее гранью, должен быть равным ширине проволоки, используемой для гибки пружины.


Далее на краю основного болта или болтов, если делается несколько приспособлений, делается проточка. Это нужно, чтобы просверлить край поперек. Сверло для этого берется немного толще, чем будет использоваться проволока для навивки пружины.


Как из гаек и болтов сделать приспособу для навивки пружин

На основной болт вплотную до головки накручивается гайка. Затем она вместе с ним просверливается насквозь.


Как из гаек и болтов сделать приспособу для навивки пружин
Как из гаек и болтов сделать приспособу для навивки пружин

В это отверстие вставляется тонкий болт, и на его край накручивается 2 гайки.


Как из гаек и болтов сделать приспособу для навивки пружин

Далее гайка с винтом приваривается к оставшейся большой гайке. Важно не залить сваркой резьбу. Полученная деталь накручивается на болт.


Как из гаек и болтов сделать приспособу для навивки пружин

Приспособа зажимается в тисках за боковую гайку.


Как из гаек и болтов сделать приспособу для навивки пружин

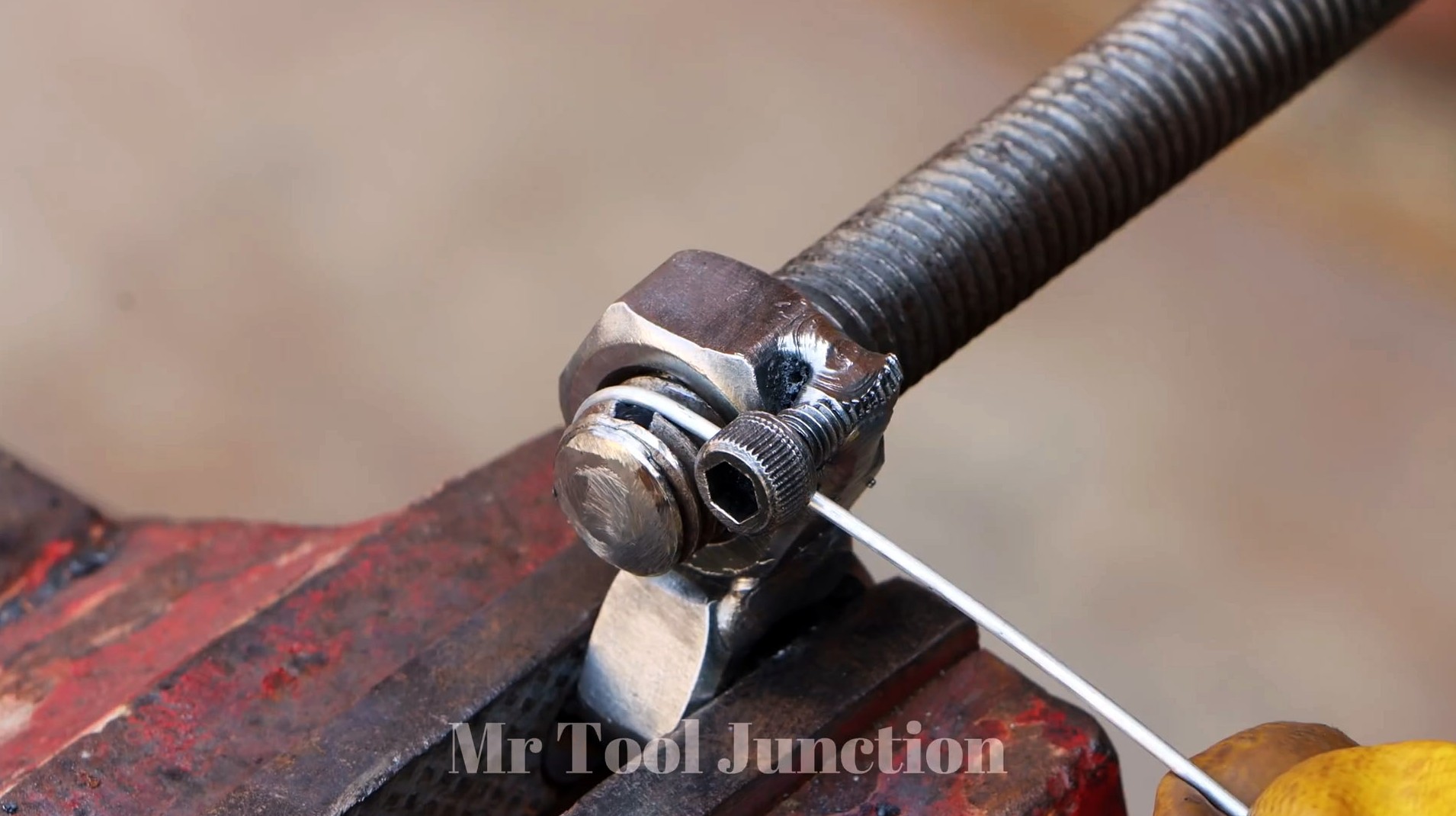

Проволока вставляется в отверстие в болте.


Как из гаек и болтов сделать приспособу для навивки пружин

Затем нужно начать его закручивать. Проволока упрется в винт и начнет ложиться ровно на витки резьбы.


Как из гаек и болтов сделать приспособу для навивки пружин
Как из гаек и болтов сделать приспособу для навивки пружин

После навивки край пружины подцепляется и вытягивается из болта, и она скручивается.


Как из гаек и болтов сделать приспособу для навивки пружин

На ее концах нужно будет сделать зацепы, и для повышения упругости провести термообработку.


Как из гаек и болтов сделать приспособу для навивки пружин
Как из гаек и болтов сделать приспособу для навивки пружин
