Лучшая схема от КЗ и переполюсовки - «Сделай сам»

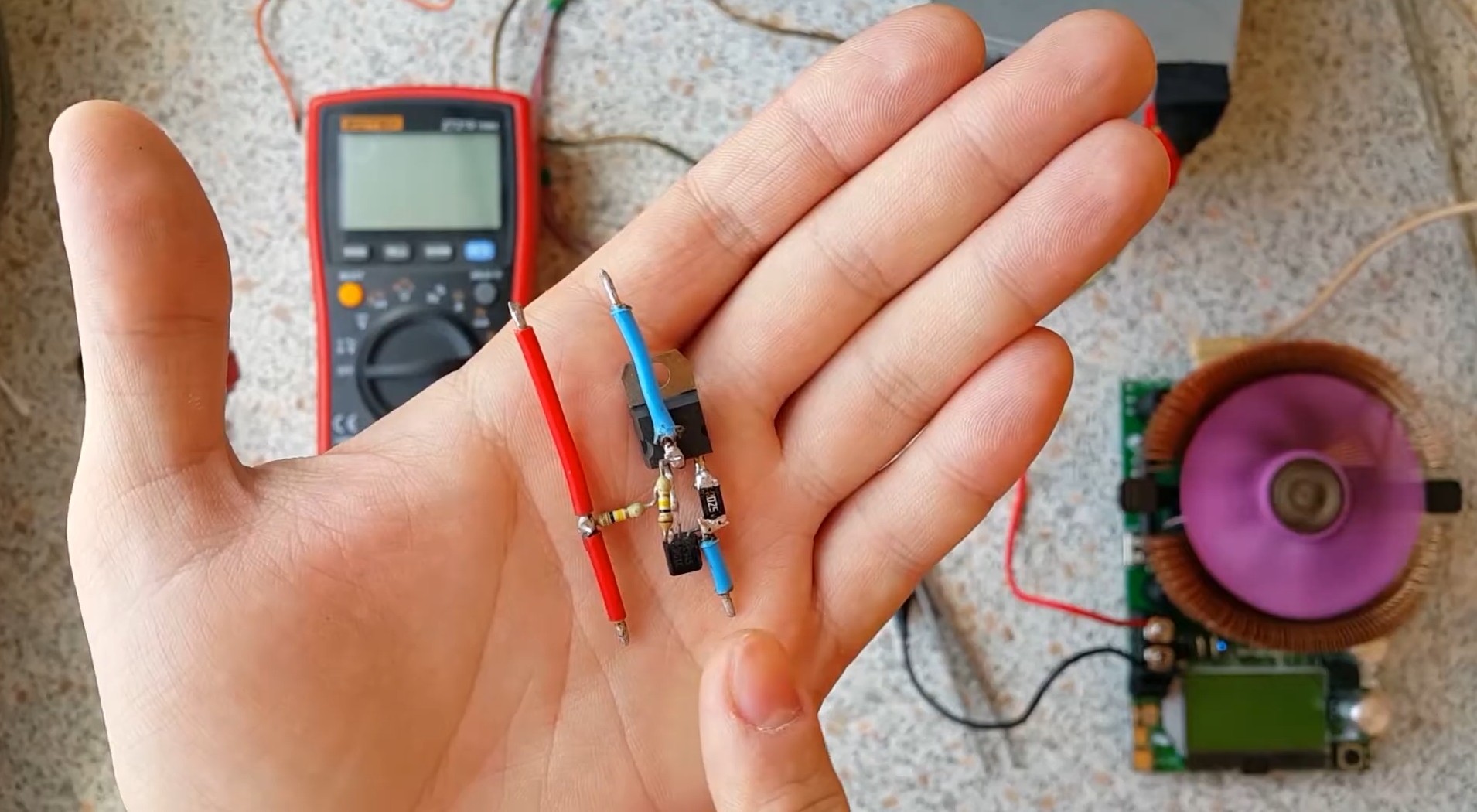

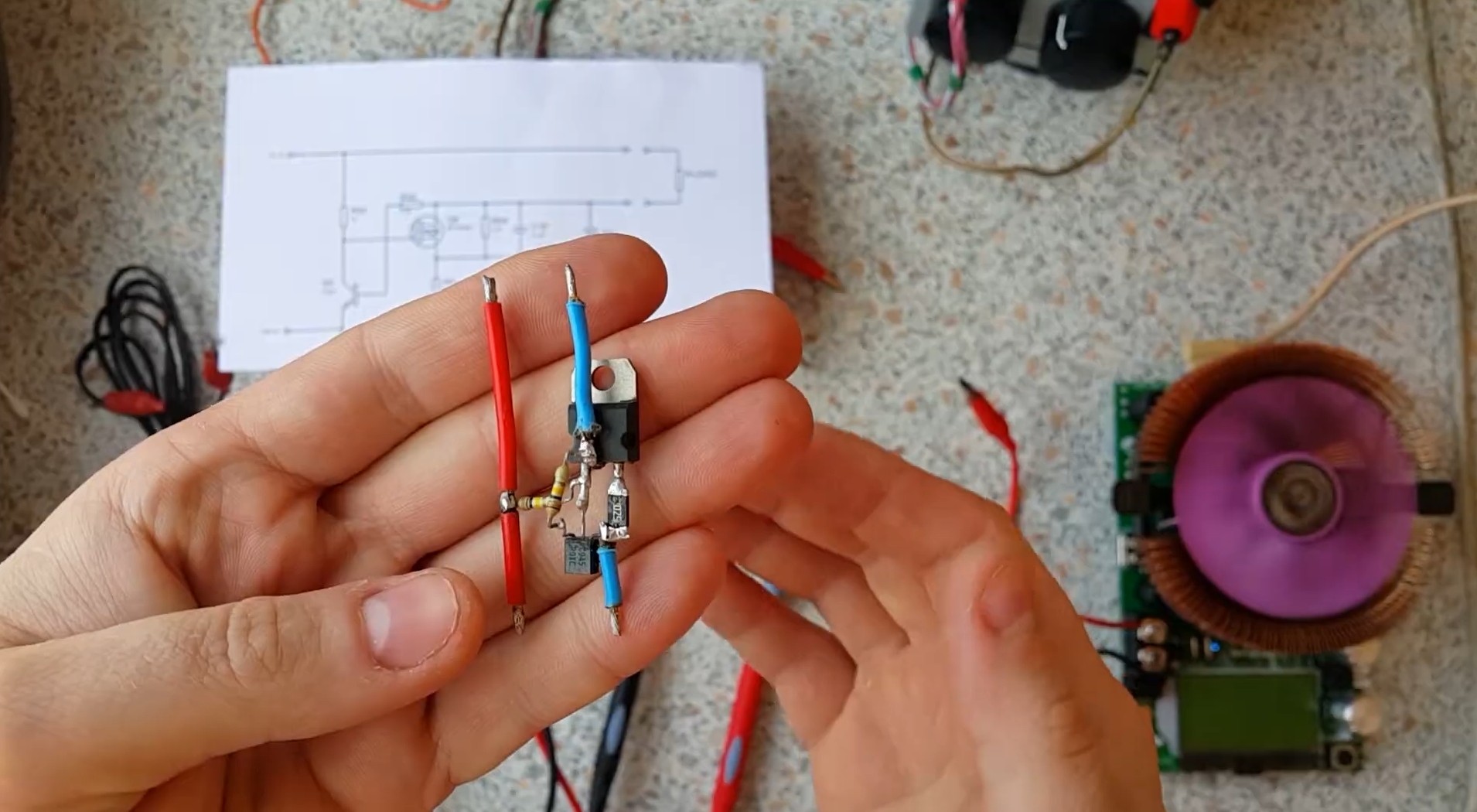

Привет, друзья! Сегодня расскажу о простой, но эффективной схеме защиты от переполюсовки и короткого замыкания. Она состоит всего из пяти компонентов: двух транзисторов, двух резисторов и шунта. Эта схема уже популярна в интернете, но я предлагаю свою доработанную версию.

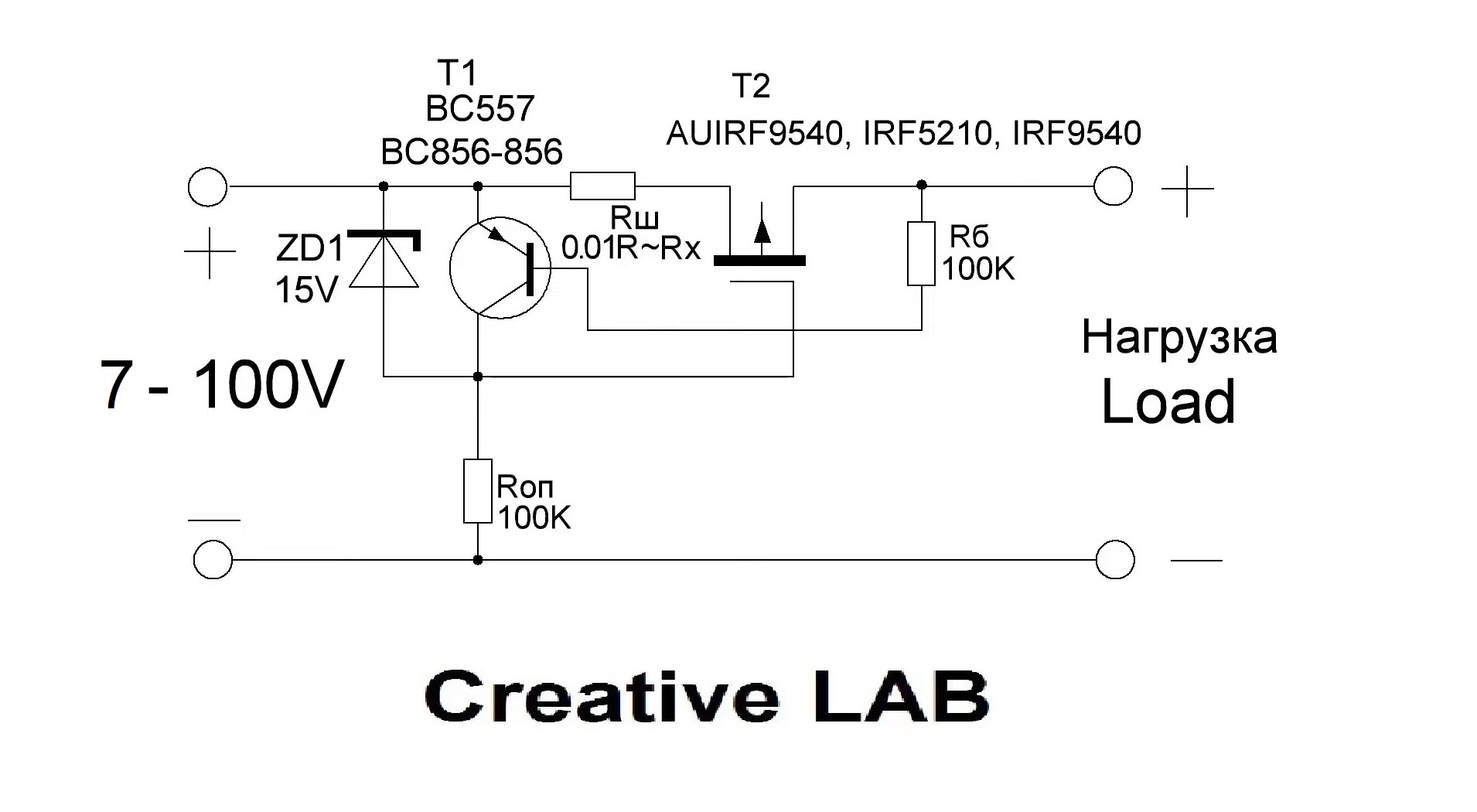

Схема рассчитана на отключение с отрицательного проводника. Это может быть неудобно для некоторых, поэтому есть инвертированная версия. В этой версии отключение происходит с положительного проводника, а отрицательный остаётся подключённым.

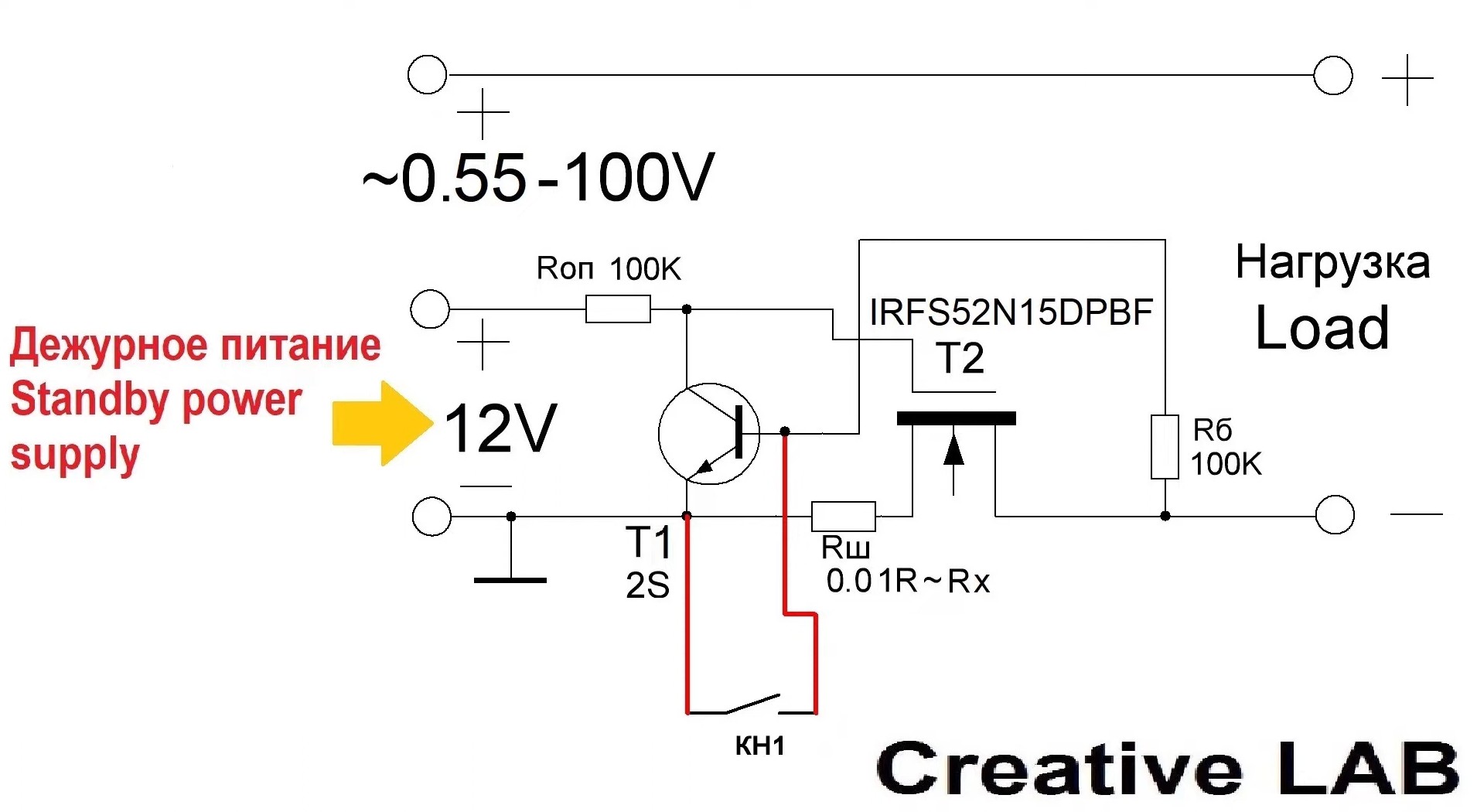

Для работы схемы при низком напряжении добавлен дежурный источник питания. Это позволяет схеме срабатывать при напряжении 0,5–0,55 В. В схему можно добавить кнопку сброса и индикацию на обвязку полевого транзистора и шунты.




Я уже устанавливал эту схему на зарядное устройство для автомобильных аккумуляторов. Она защищает от переполюсовки и коротких замыканий, предотвращая повреждение зарядного устройства.

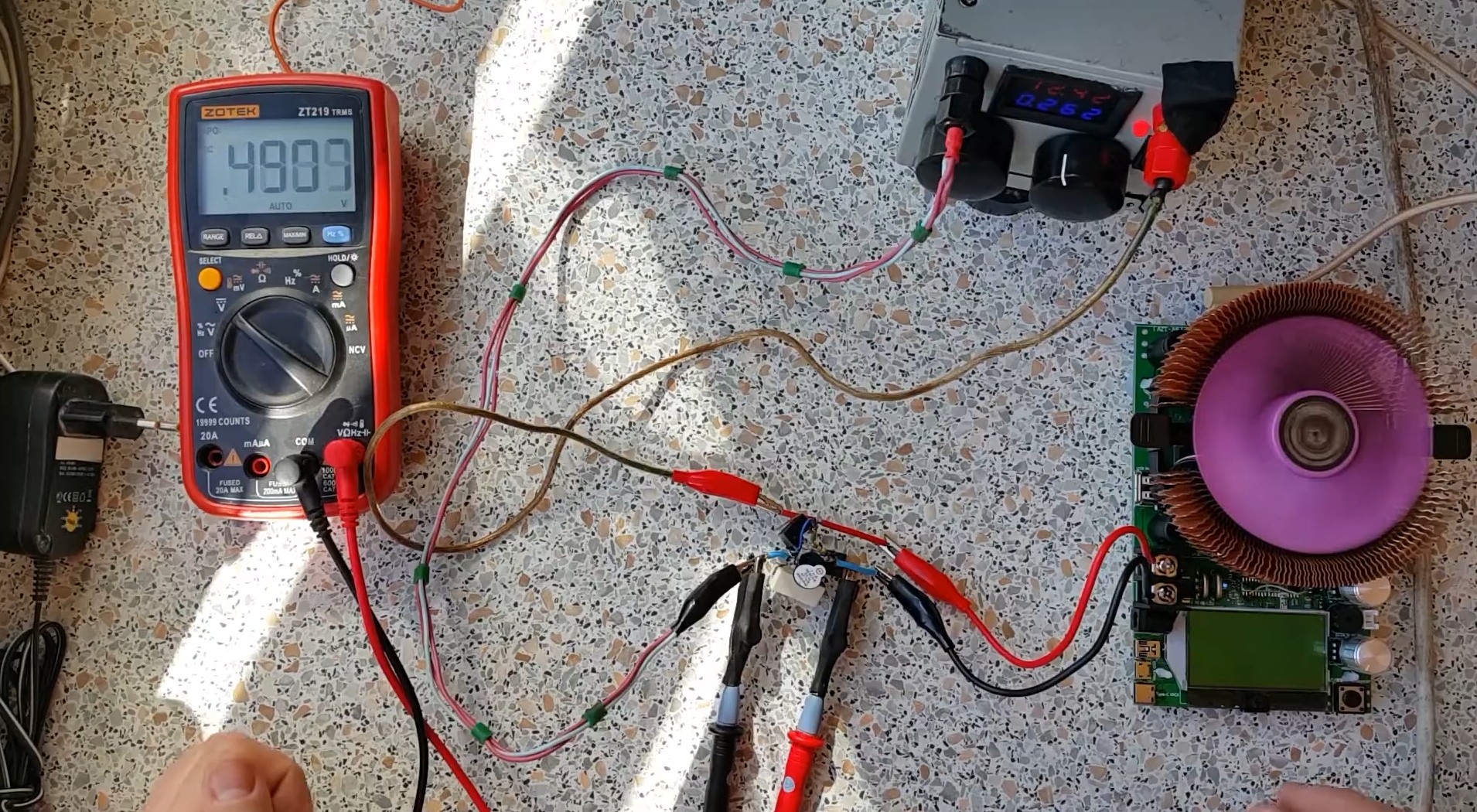

Для экспериментов я использовал шунт с сопротивлением 25 мОм, который подходит для блоков питания до 12 В и ноутбучных устройств.





Схема показала себя надёжной и эффективной.

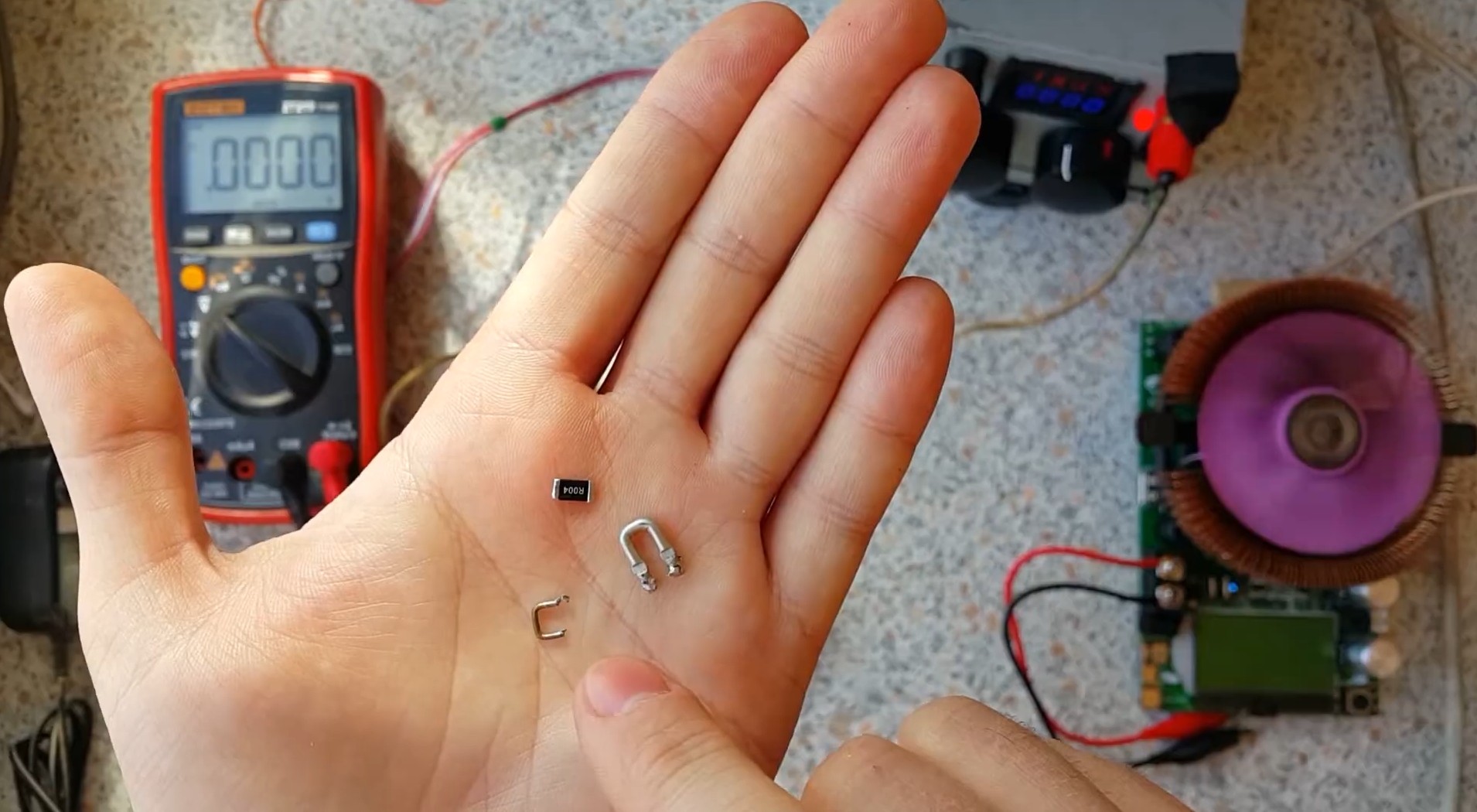

Рекомендую использовать шунты из манганевого сплава для больших токов. Они быстро выгорают, поэтому важно подобрать оптимальное сопротивление.




Смотрите видео
