Простая антенна для цифрового ТВ из кабеля и разветвителя своими руками - «Сделай сам»

Для улавливания ТВ сигнала телевизором требуется установка антенны. Если транслирующая вышка находится недалеко, то достаточно самого простого принимающего устройства без дополнительного усилителя. Рассмотрим,...
Простая антенна для цифрового ТВ из кабеля и разветвителя своими руками - «Сделай сам»


Для улавливания ТВ сигнала телевизором требуется установка антенны. Если транслирующая вышка находится недалеко, то достаточно самого простого принимающего устройства без дополнительного усилителя. Рассмотрим, как его можно сделать своими руками.

Материалы:


  • ТВ разветвитель 5-1000MHZ;
  • коаксиальный кабель;
  • F-разъемы – 2 шт.

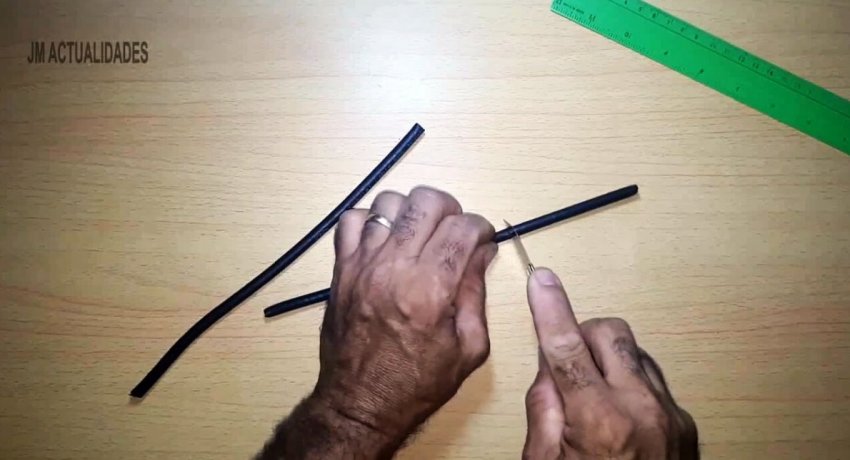

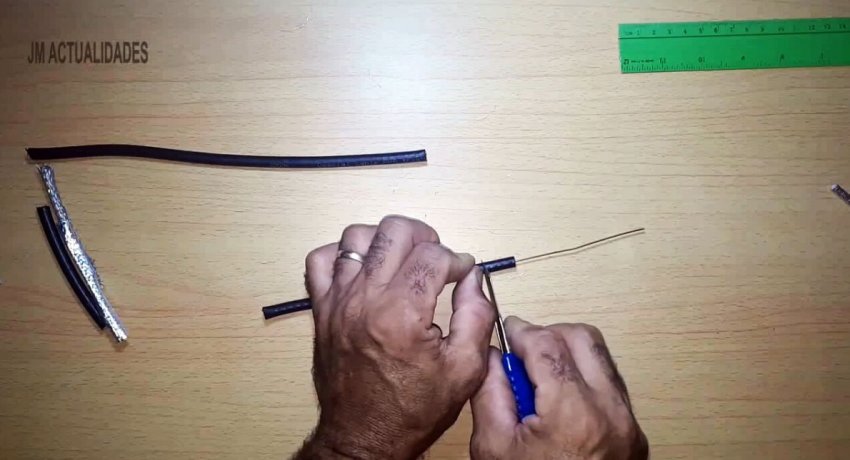

С одной стороны на 8 см у них удаляется вся изоляция, экран и обмотка до центральной жилы.

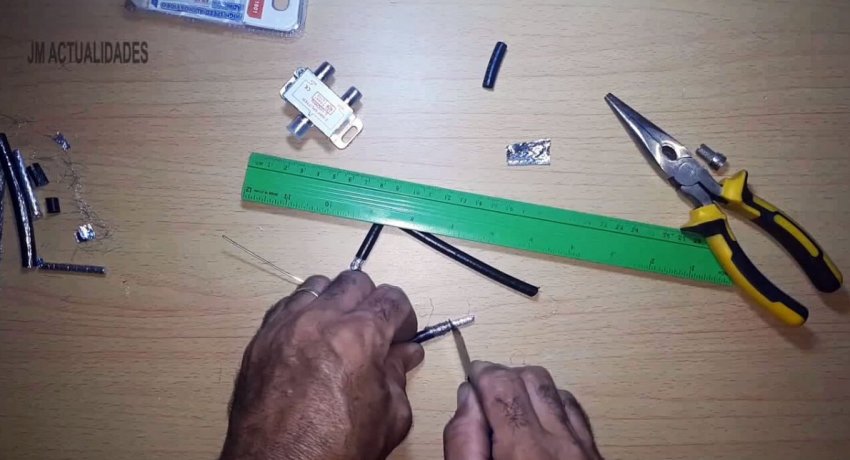

От зачищенной жилы нужно отступить 2,5 см и снять верхнюю изоляцию. На этом отрезке нужно за 1 см от жилы снять фольгированный экран до внутренней изоляции.

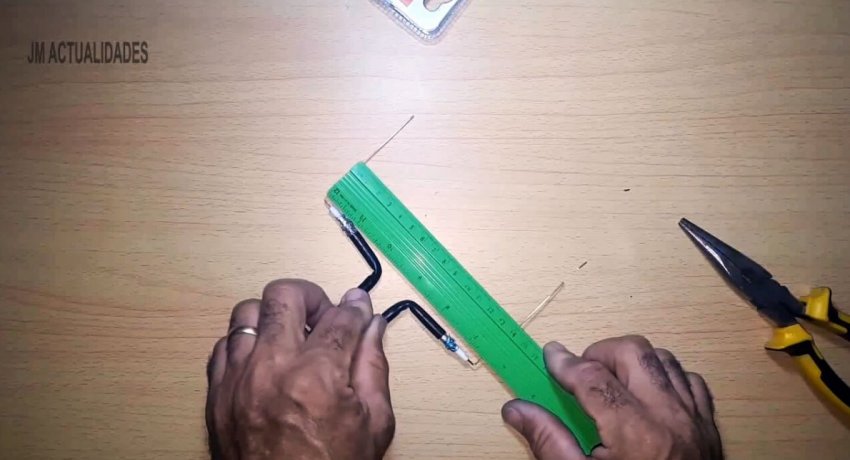

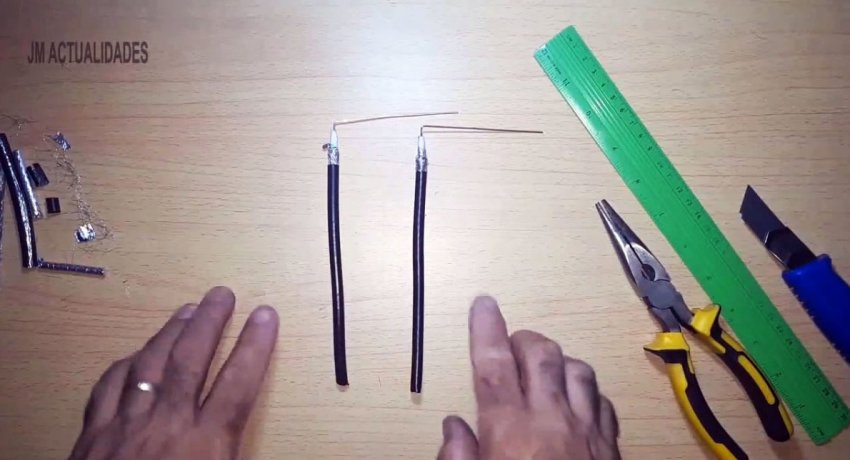

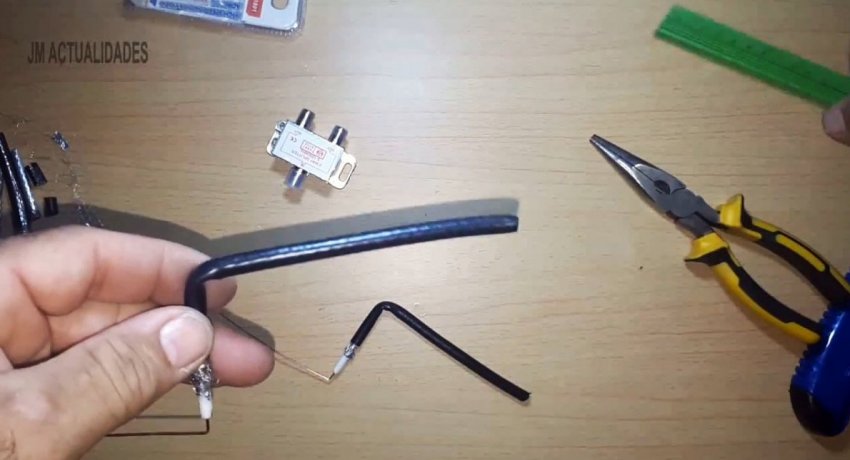

Затем на заготовках сгибается оголенная медная жила под прямым углом за 7,5 см от края. Второй изгиб делается уже по изоляции за 6 см от первого.

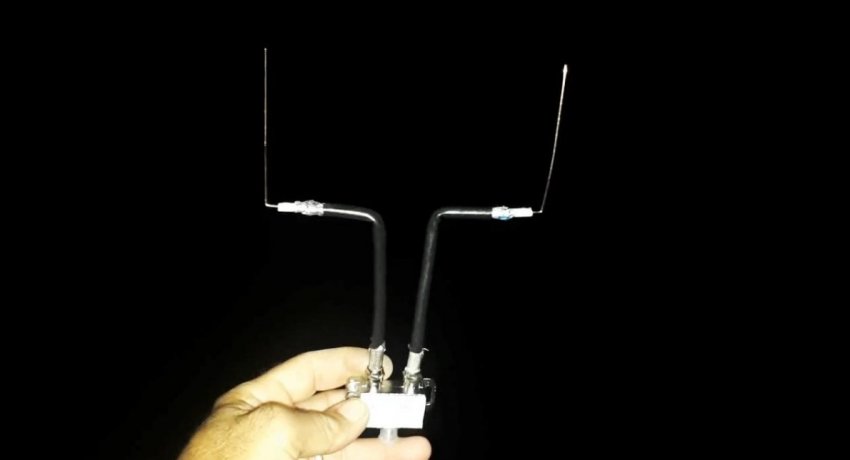

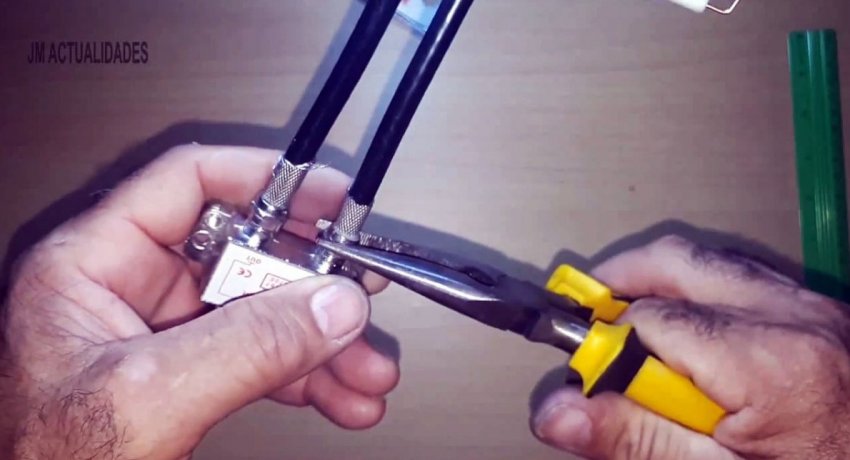

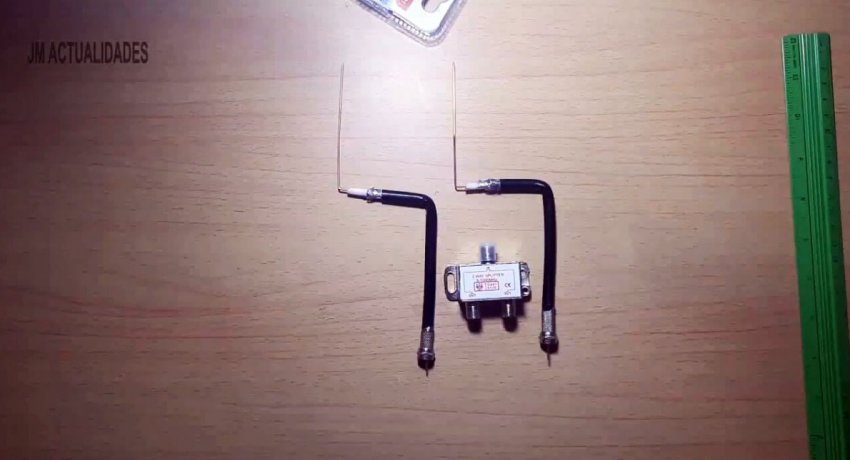

На концы рожек устанавливаются F-разъемы. Затем они прикручиваются на разветвитель. Их нужно развести в стороны так, чтобы расстояние между параллельными медными жилами было 15 см.





Далее антенна подключается к телевизору куском коаксиального кабеля.


Ее можно спрятать прямо за ним, но чтобы она не касалась оголенными жилами к металлическим креплениям.


Смотрите видео
