Как сделать простой диммер для управления светом со смартфона на Ардуино - «Сделай сам»

---

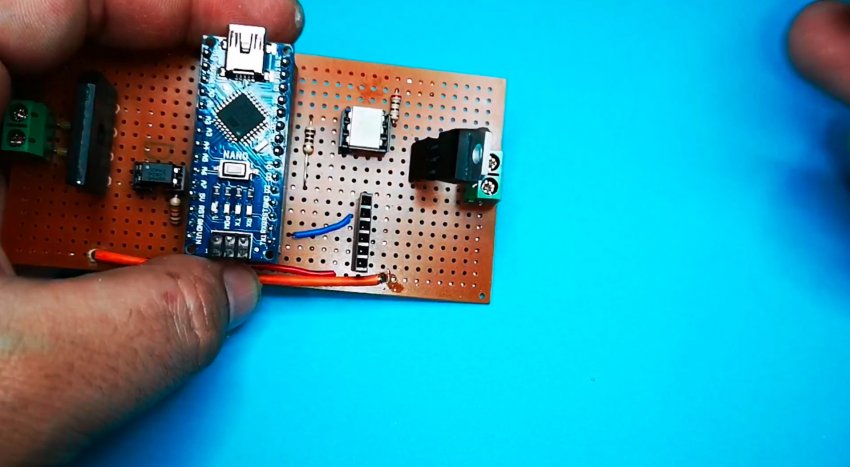

По левую часть Ардуино собран детектор нуля. Он дает сигнал модулю когда синусоидальная волна проходит нулевую отметку, переходя из положительной в отрицательную.
По правую сторону собран симисторный ключ с гальванической развязкой на оптопаре. Также подключен блютуз модуль к Ардуино.
Прошивка для Ардуино и приложение для телефона в архиве:
downloads.zip
[3.6 Mb] (cкачиваний: 225)
Приложение нужно предварительно скопировать в память телефона любым удобным для вас способом.

Делаем простой диммер на Arduino Nano

Первым делом запрограммируем Ардуино Нано. Зальем прошивку так сказать.

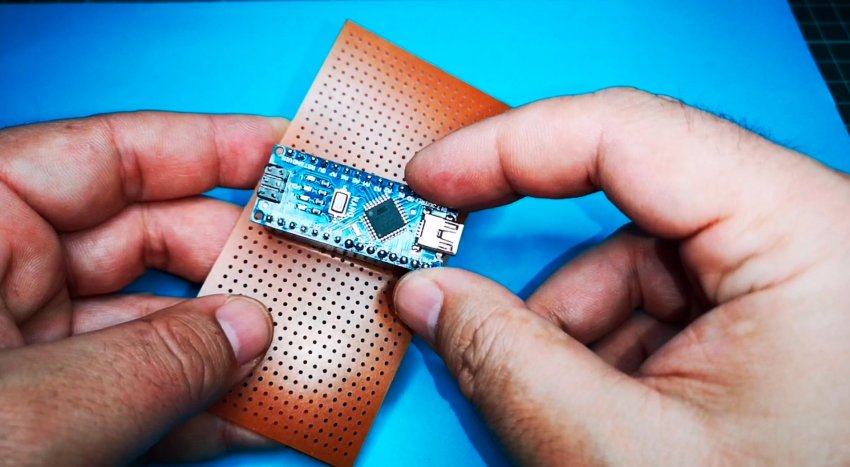

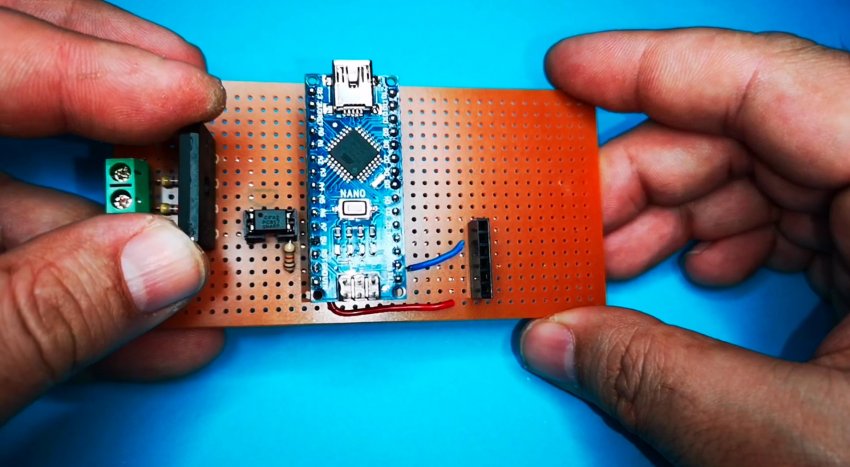

Ардуино устанавливаем на плату при помощи колодок. Это дает возможность в любой момент его снять с платы.

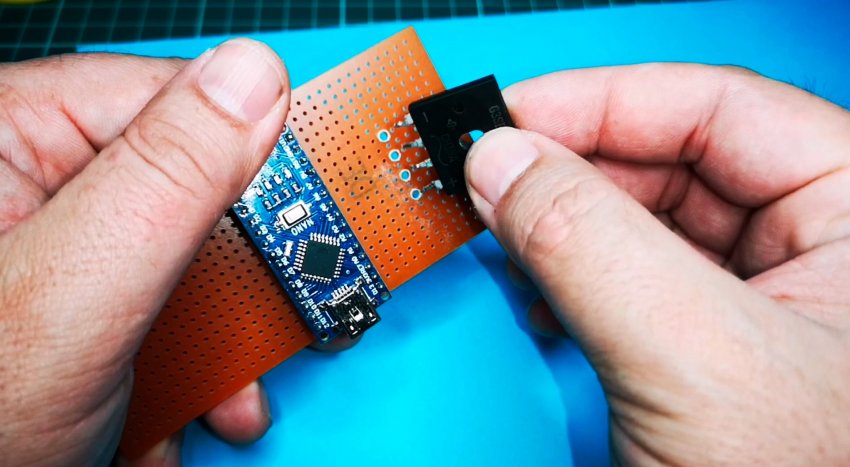

В плате сверлим отверстия и устанавливаем диодный мост.

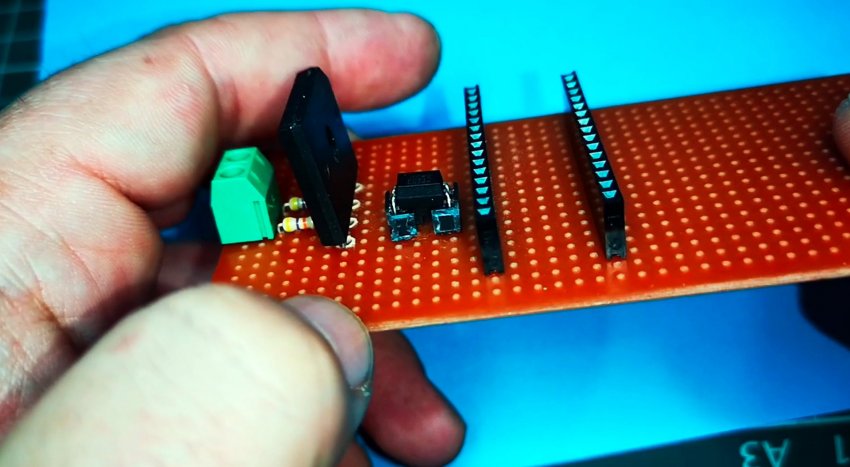

Устанавливаем оптрон и резисторы в цепи детектора нуля.


Устанавливаем и припаиваем колодку блютуз модуля.

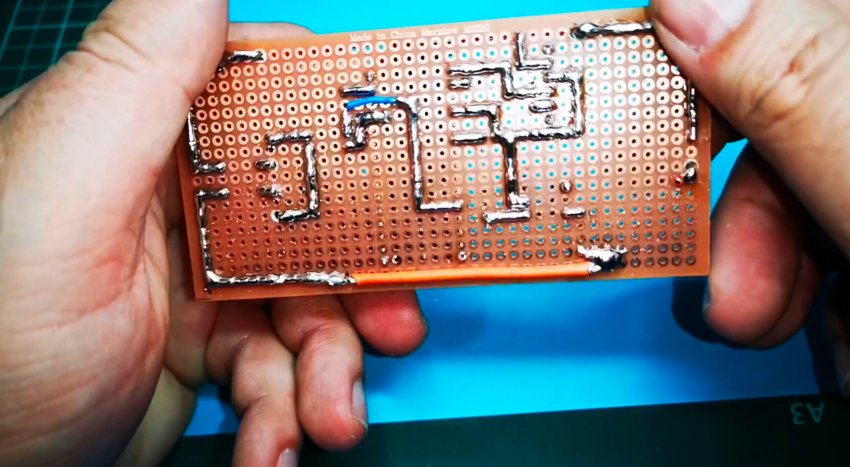

Вид пайки снизу. Длинные проводники выполнены монтажным проводом.


Запаиваем оптопару с симистором.

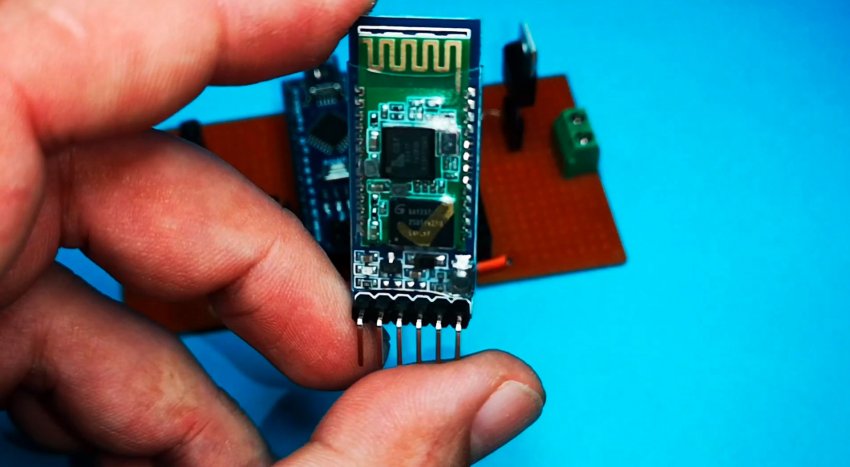

Берем блютуз модуль.

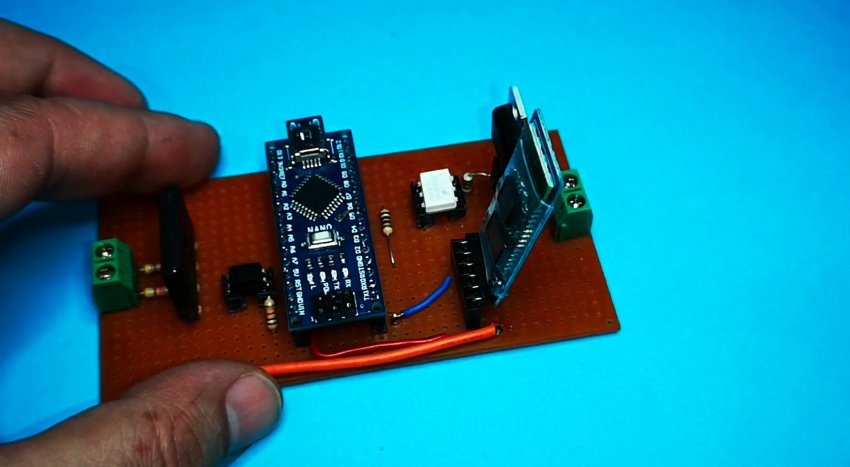

Устанавливаем его в колодку на плате.

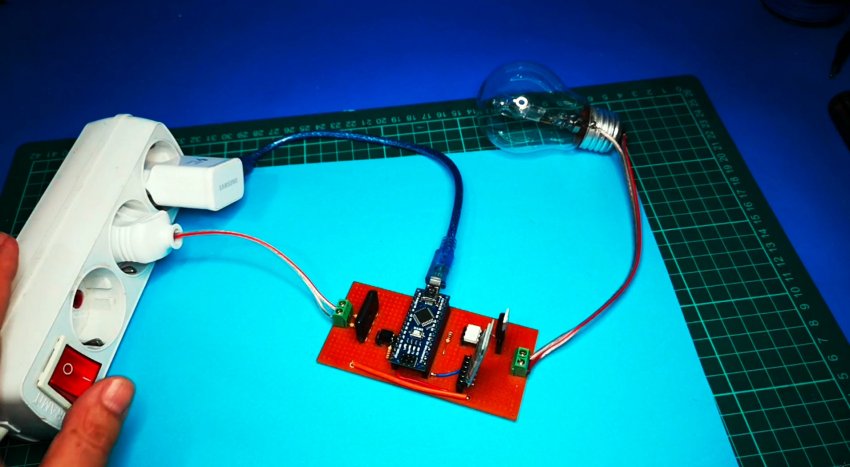

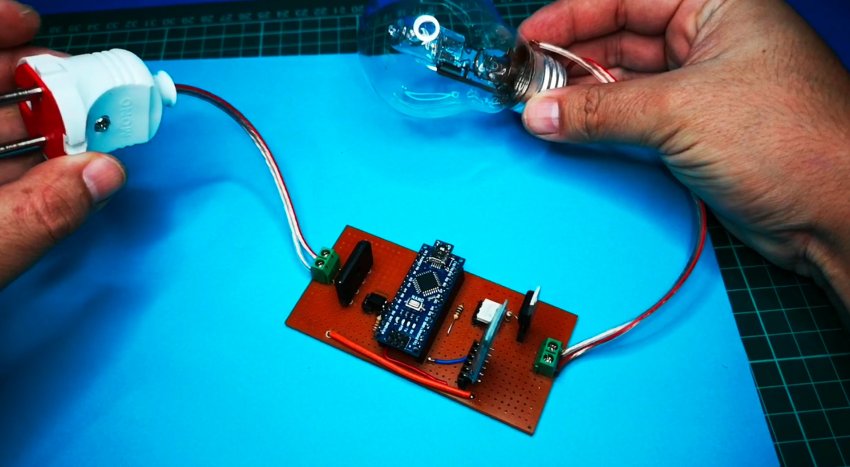

Подключаем вилку с проводом и нагрузку в виде лампы накаливания.


Ардуино будем питать от отдельного блока 5 В. Подключим его через микро USB.


На этом все, диммер готов к работе.

Проверка диммера

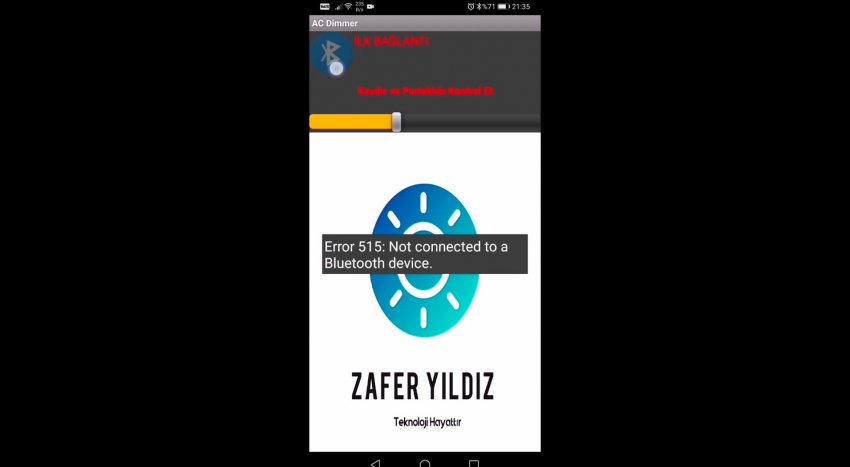

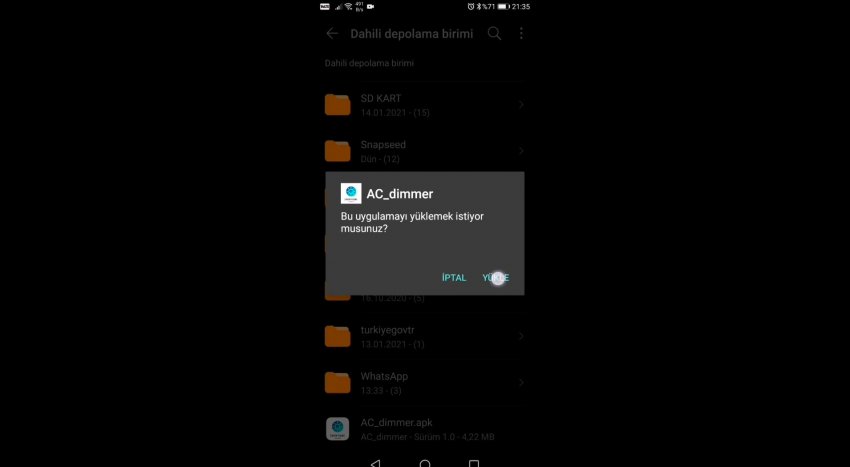

Устанавливаем приложение на смартфон.


Подключаемся по блютуз к диммеру.

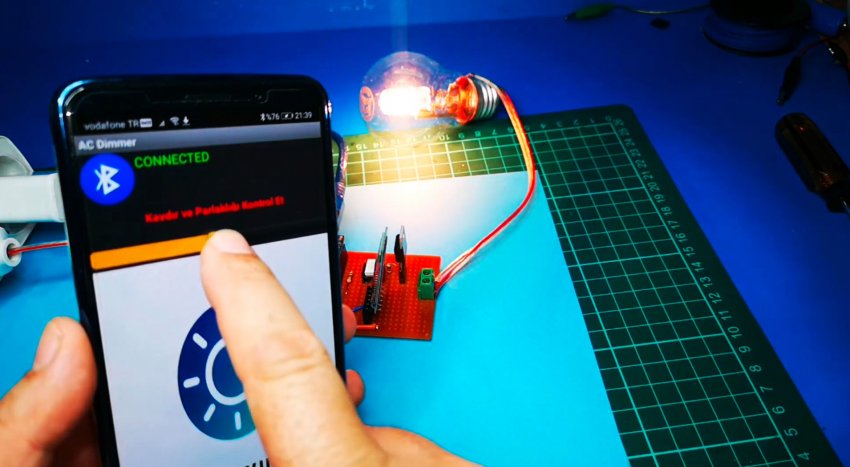

Теперь можно управлять яркостью света.

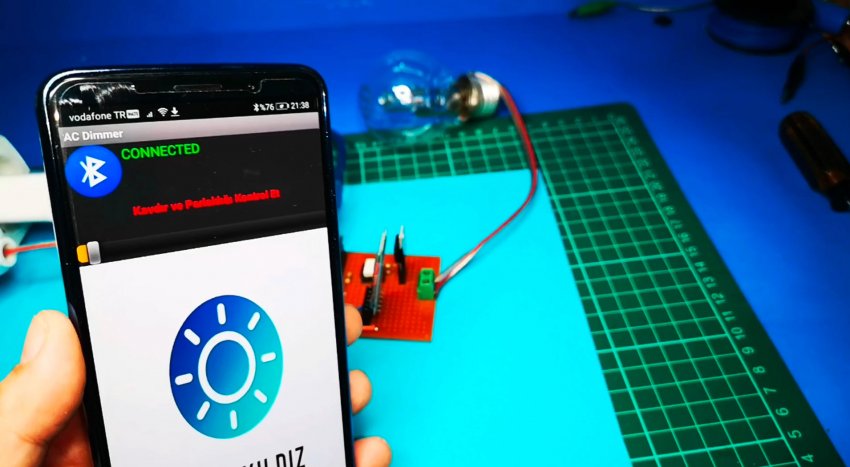

Двигаем ползунок в приложении и яркость лампы увеличивается от нуля.

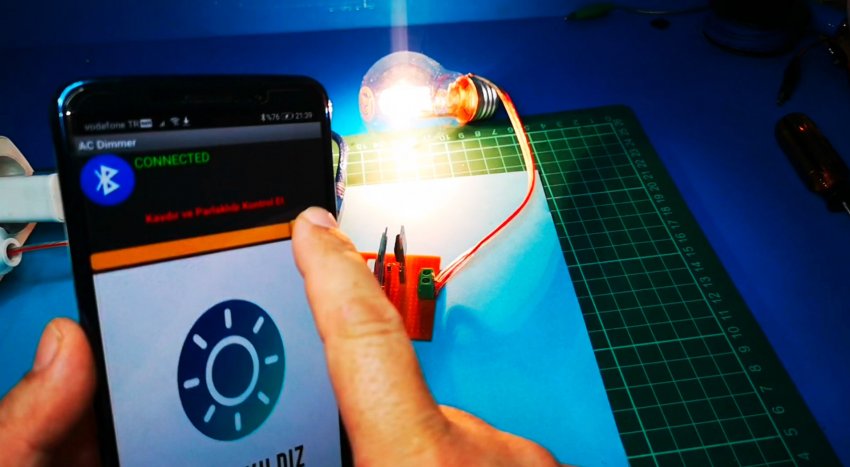

И до полной яркости.
