Как сделать инструмент для разметки любых труб перед резкой - «Сделай сам»

---

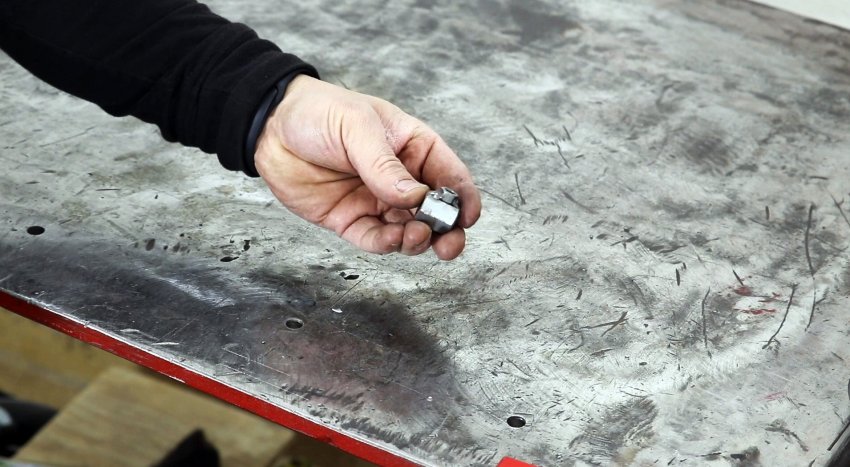

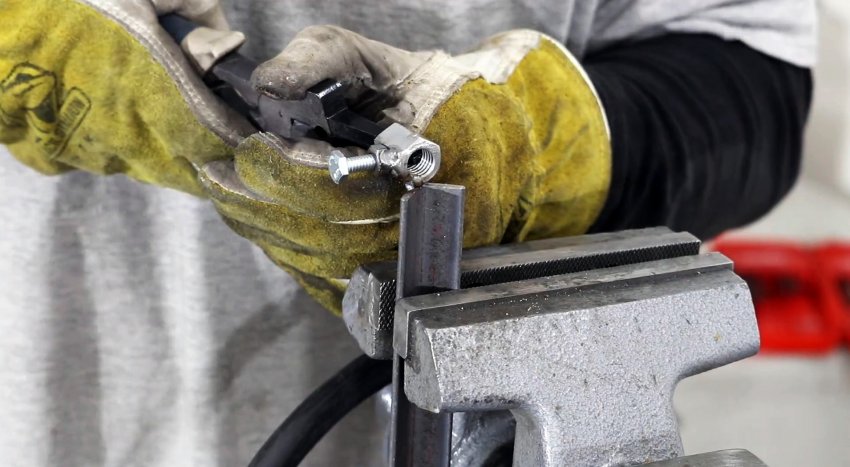

К отрезку уголка длиной 40-50 см с торца на ребро приваривается подготовленная удлиненная гайка. Достаточно пары капель сварки, особой нагрузки на соединение не будет.

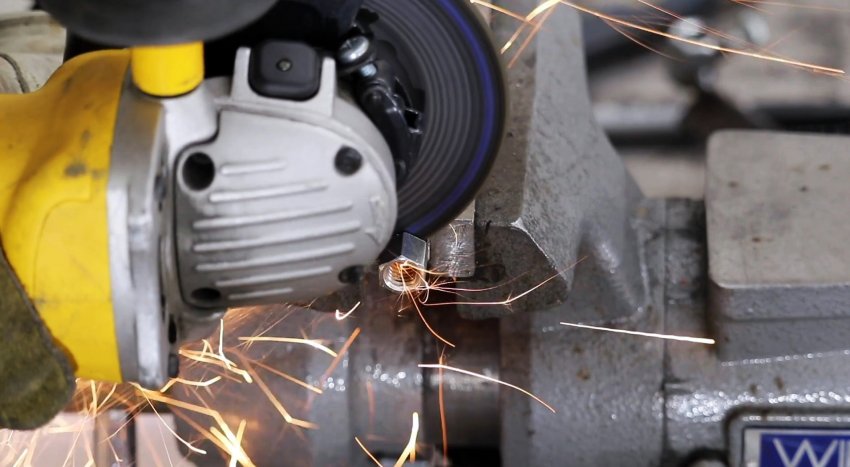

На второй удлиненной гайке делятся поперечный разрез, но не до конца. Его ширина должна соответствовать сечению металла уголка.

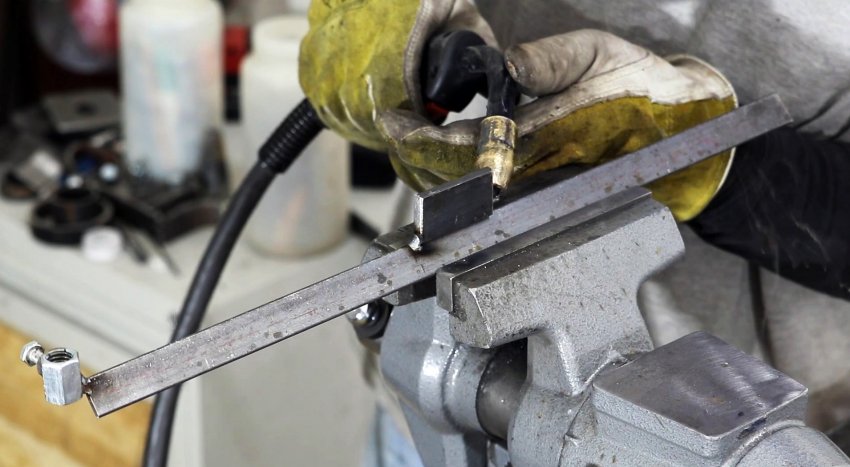

В центр к ребру уголка приваривается кусок полосы. Затем на него устанавливается надрезанная удлиненная гайка и поджимается болтом.

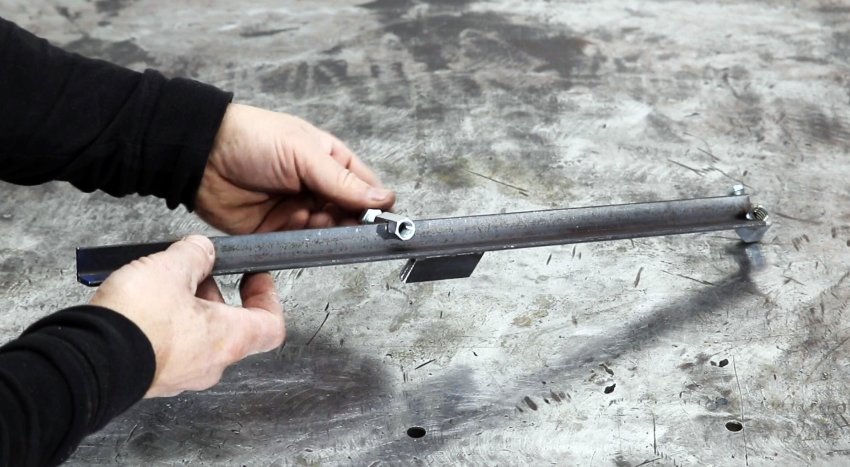

Готовый шаблон вставляется в тиски.

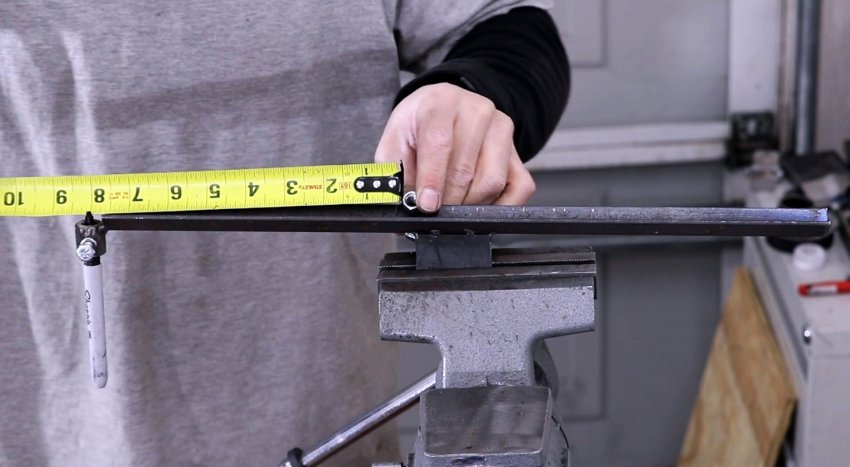

В приваренной гайке зажимается карандаш или маркер. После этого сдвигая скользящий упор можно выставить нужное расстояние от него до пишущего грифеля.

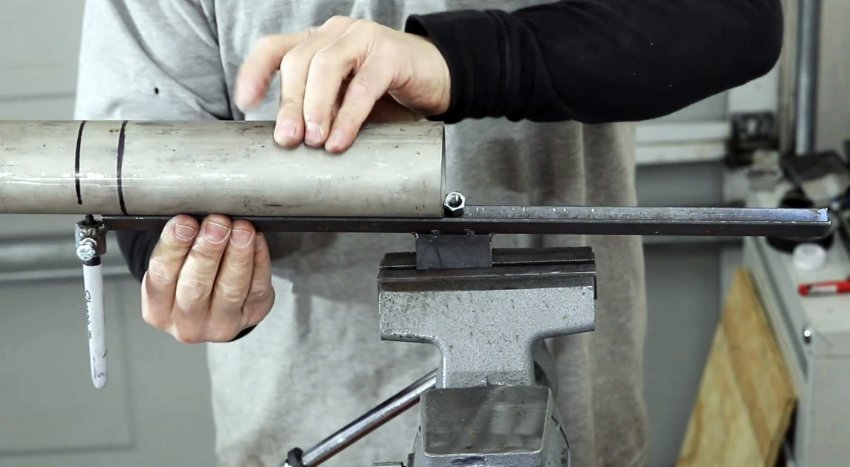

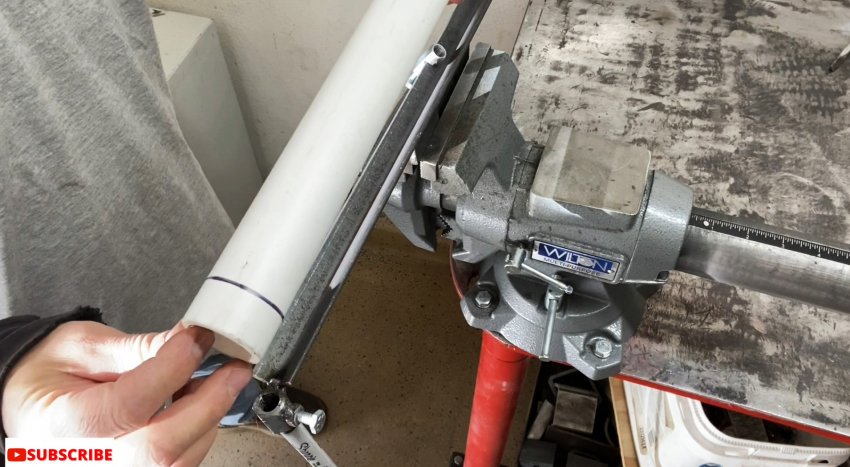

Упираясь в ограничитель трубкой для разметки нужно провернуть ее вокруг своей оси. Если она отторцована ровно, то грифель оставит точную разметку. С таким шаблоном можно очень быстро размечать однотипные заготовки. Учитывая, что делать его 20 мин, то самоделка вполне стоящая.
