Как сделать шкив для гриндера без токарки из куска трубы - «Сделай сам»

Не каждый может позволить себе иметь в домашней мастерской токарный станок по металлу. Но при возникновении необходимости в шкиве на вал электродвигателя или для других целей, его можно сделать и без токарного...
Как сделать шкив для гриндера без токарки из куска трубы - «Сделай сам»


Не каждый может позволить себе иметь в домашней мастерской токарный станок по металлу. Но при возникновении необходимости в шкиве на вал электродвигателя или для других целей, его можно сделать и без токарного станка, пользуясь лишь универсальными ручными инструментами и, обладая некоторыми навыками работы с ними.




Инструменты: болгарка, закрепленная на массивной деревянной доске, наждачная бумага, сверлильный станок, дрель, сварочный аппарат и др.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой - http://alii.pub/606j2h


Процесс изготовления шкива для вала электродвигателя

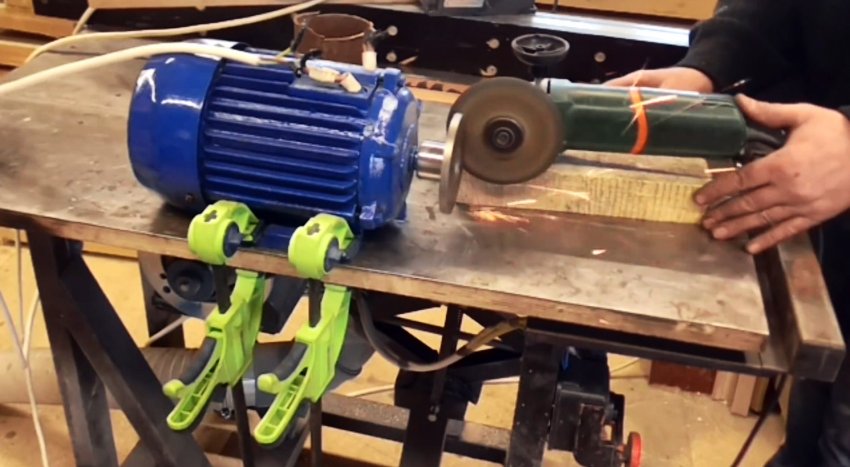

Поскольку внутренний диаметр втулки на 2 мм меньше диаметра вала, его нужно проточить. Для этого используем болгарку, прочно и жестко закрепленную к массивной деревянной доске с помощью болта.

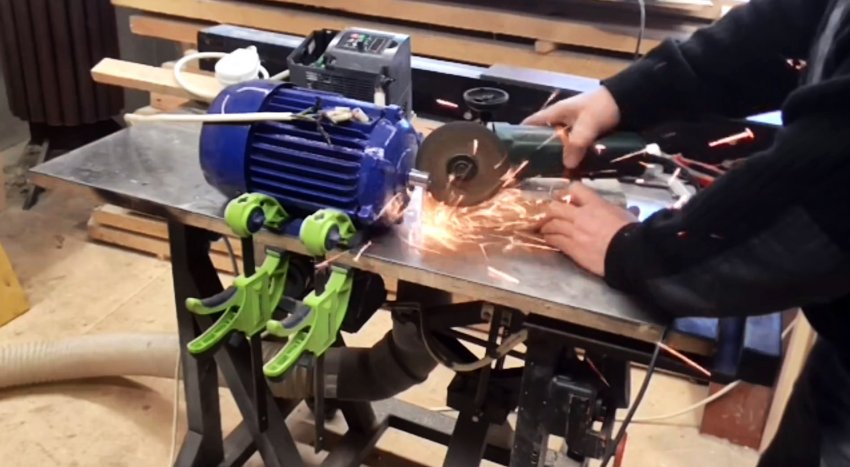

Включаем электродвигатель и болгарку, при этом вал мотора и диск инструмента должны вращаться навстречу друг другу. Слегка прижимая диск к валу, совершаем болгаркой возвратно-поступательные движения вдоль вала. В результате будет происходить съем металла, т. е. обточка вала. Шлифовку выполняем наждачной бумагой.

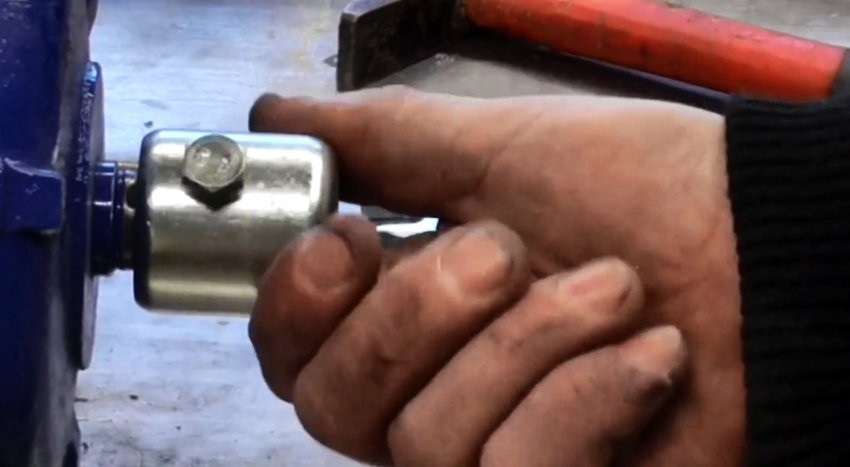

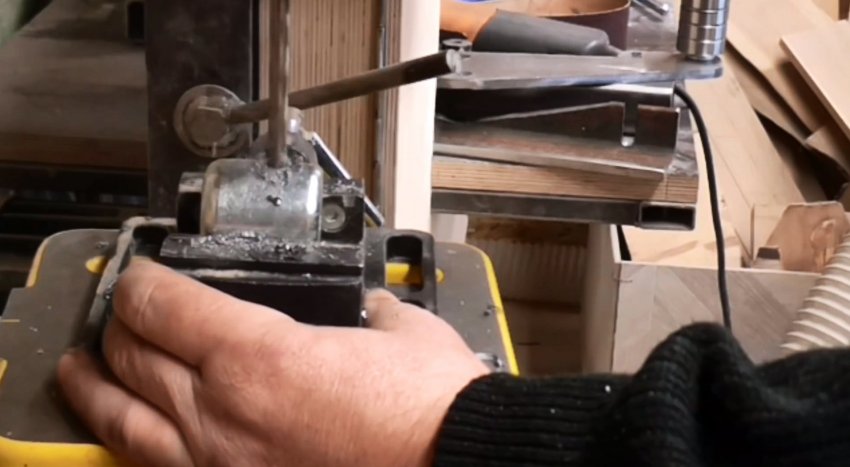

Во втулке сверлим поперечное отверстие, нарезаем с помощью дрели и метчика резьбу и вкручиваем стопорный болт до упора в вал.

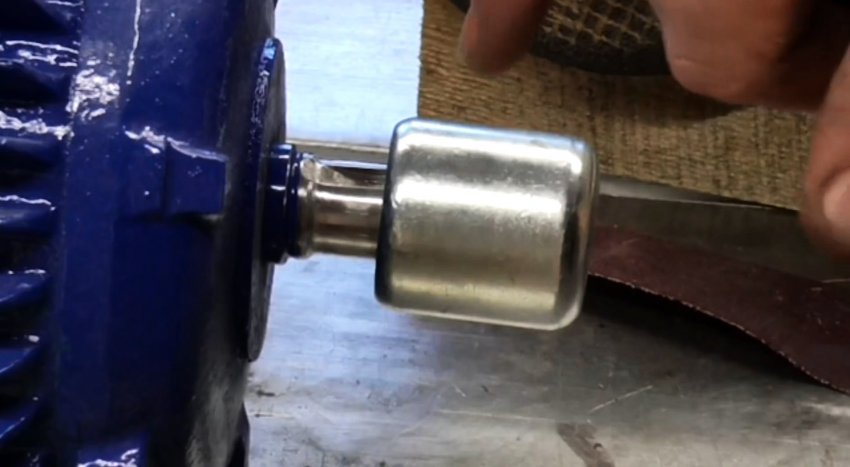

Поскольку конец втулки закругленный, подвергаем его торцовке той же болгаркой и шлифуем наждачкой, закрепленной на плоском держателе.

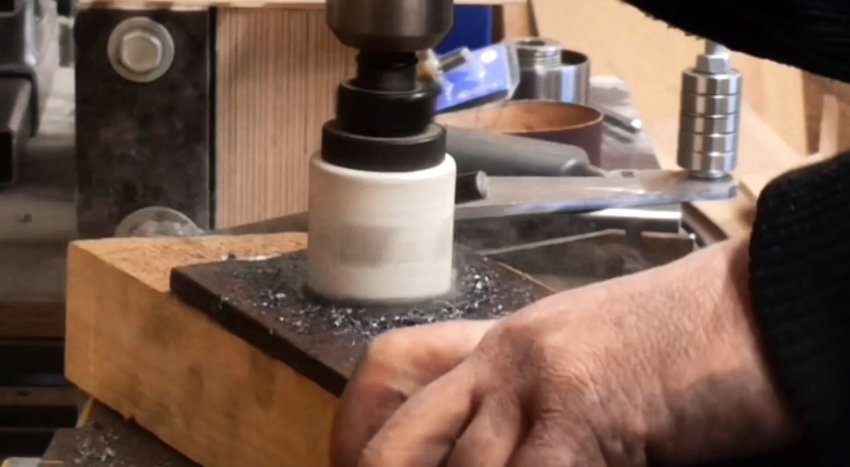

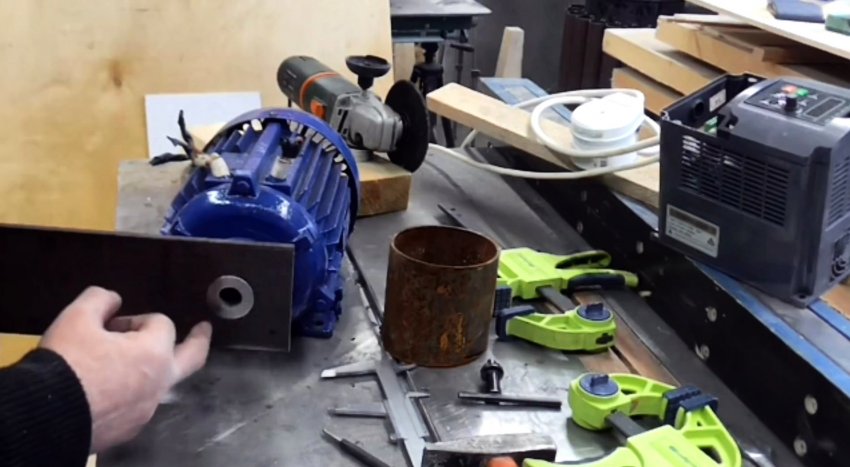

В полосе 8?100 мм корончатым сверлом выполняем отверстие диаметром 40 мм и симметрично отверстию отрезаем от полосы квадрат 100?100 мм.

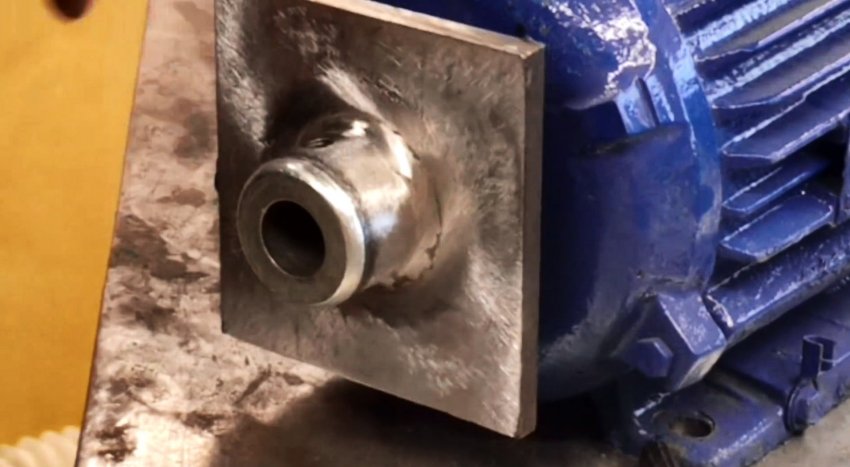

Перемещаем квадрат отверстием по втулке, пока его наружная плоскость не совпадет с внешним торцом втулки и привариваем там с помощью сварки.

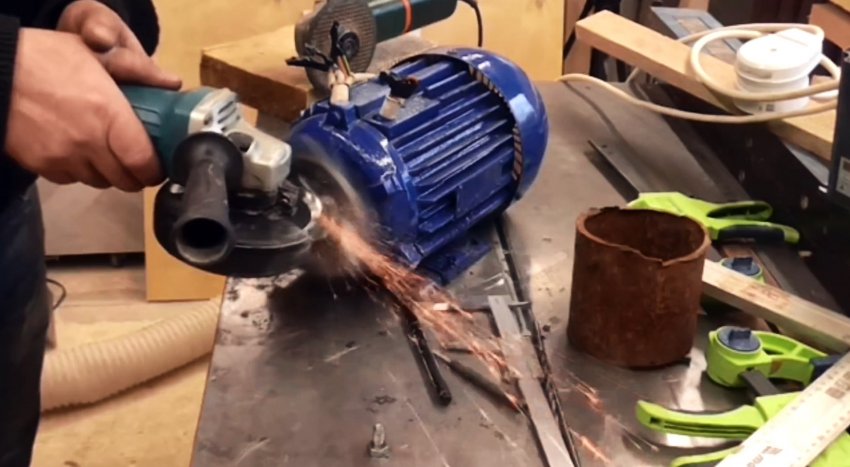

Включаем электродвигатель и болгаркой зачищаем круговой сварочный шов.





Наносим на квадрат окружность диаметром 96 мм и болгаркой вчерне формируем из квадрата круг.

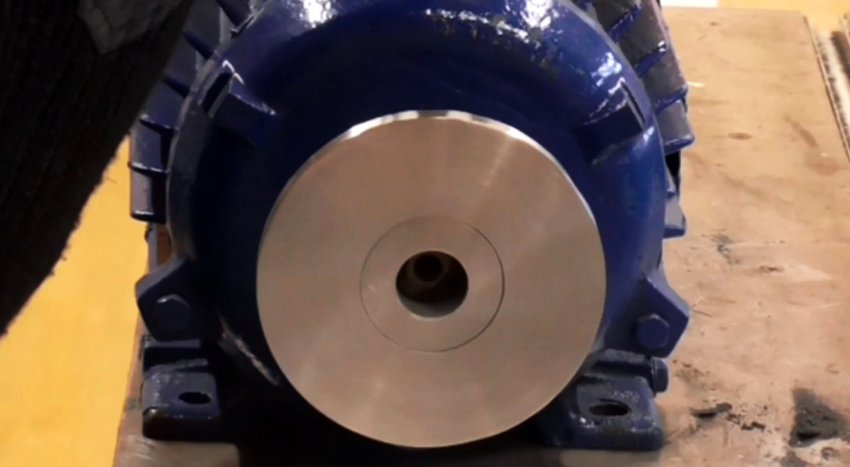

Доводим диаметр и форму круга той же болгаркой по способу, как до этого обтачивали втулку. Наличие небольшого биения объясняется нежестким закреплением инструмента.

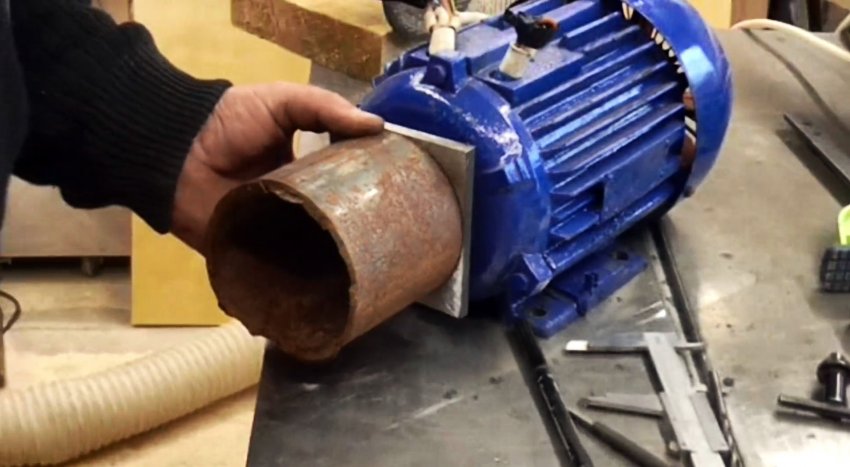

Напрессовываем отрезок трубы на фланец и выставляем его, минимизируя биение.




Снимаем шкив с вала, привариваем трубу к фланцу и лишнюю часть по длине отрезаем.

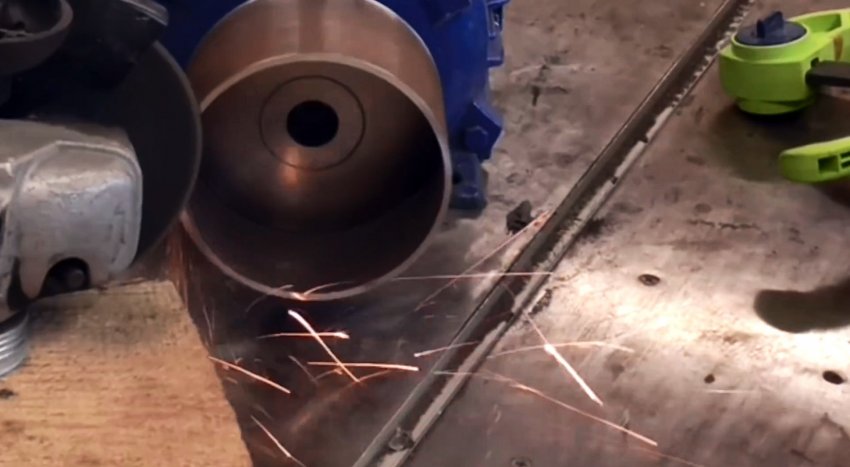

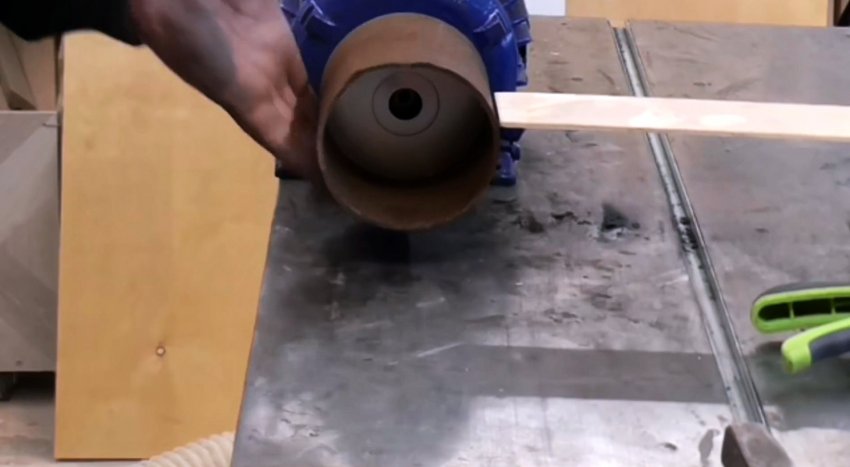

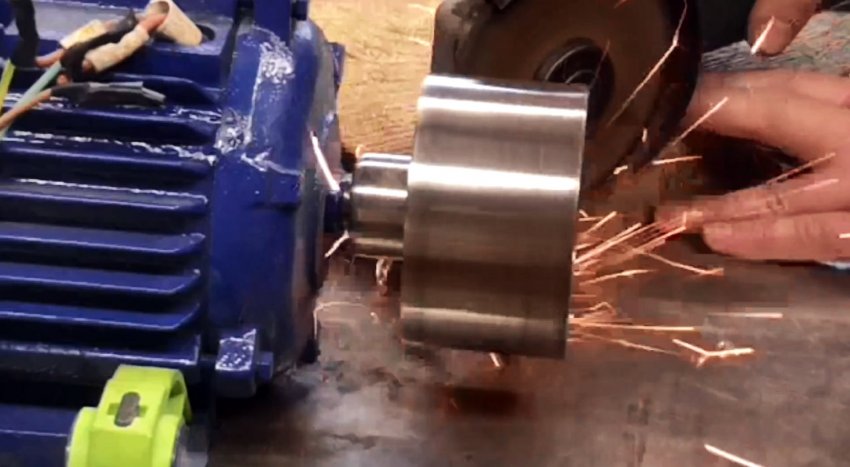

Вновь закрепляем шкив на валу, включаем электродвигатель, торцуем концевые плоскости и обтачиваем цилиндрическую поверхность.

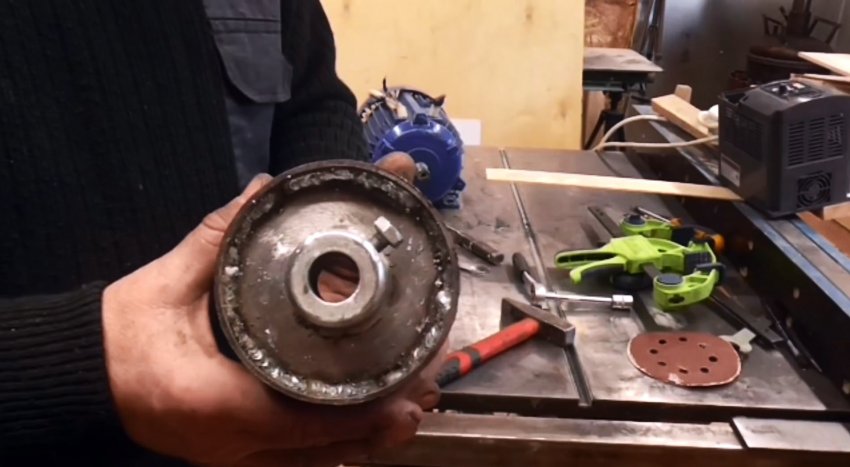

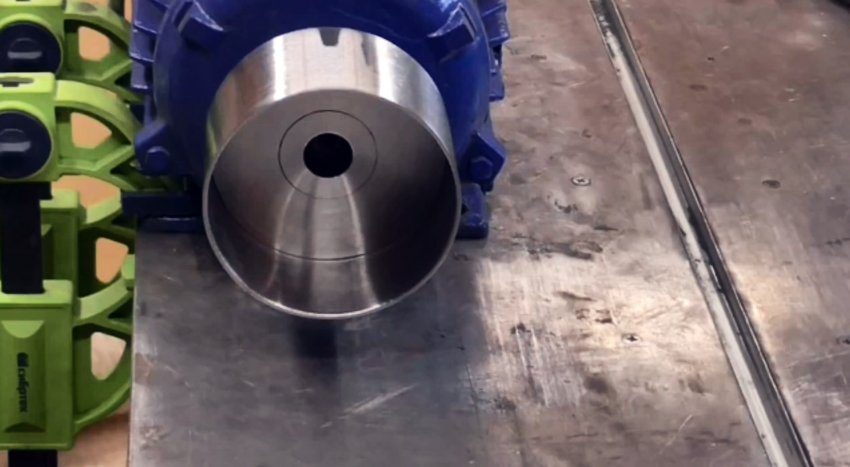

Шкив полностью готов к работе.
