Делаем солнечный водонагреватель с высоким КПД мощностью 1600 Вт - «Сделай сам»

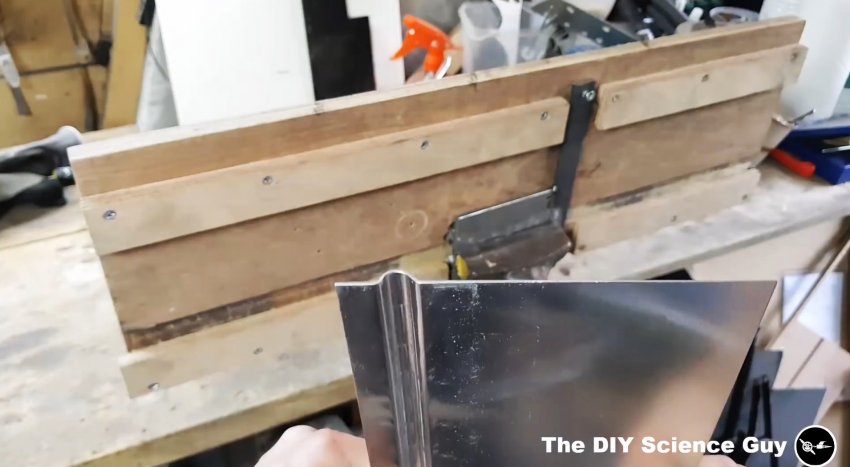

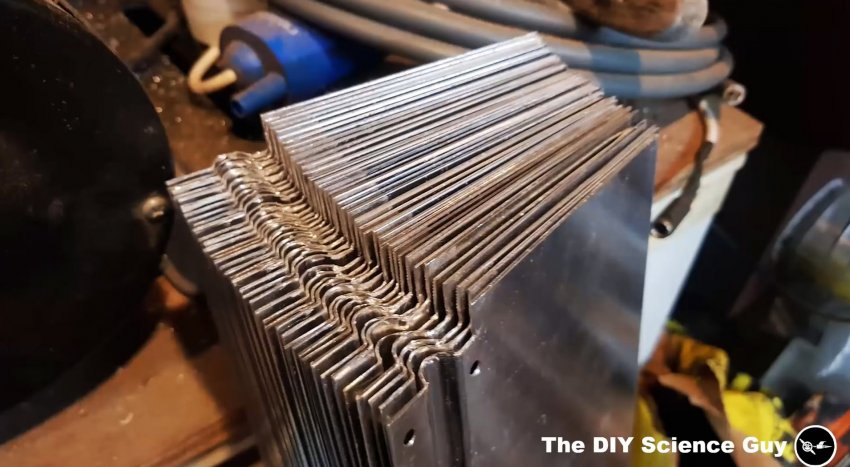

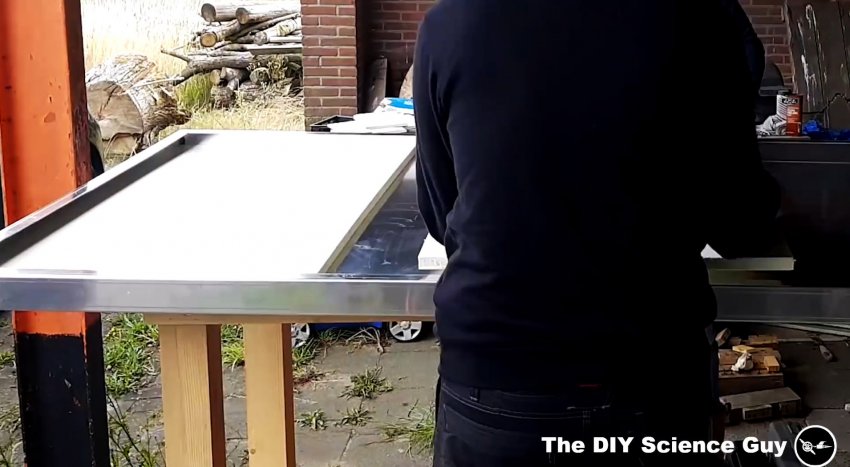

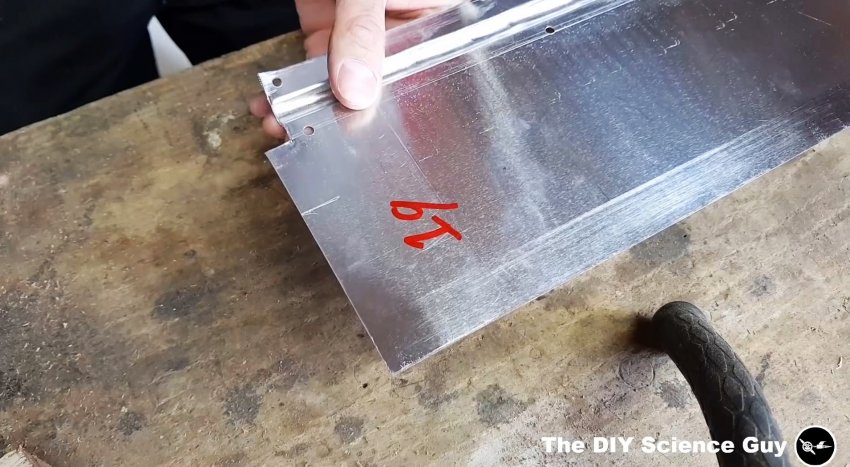

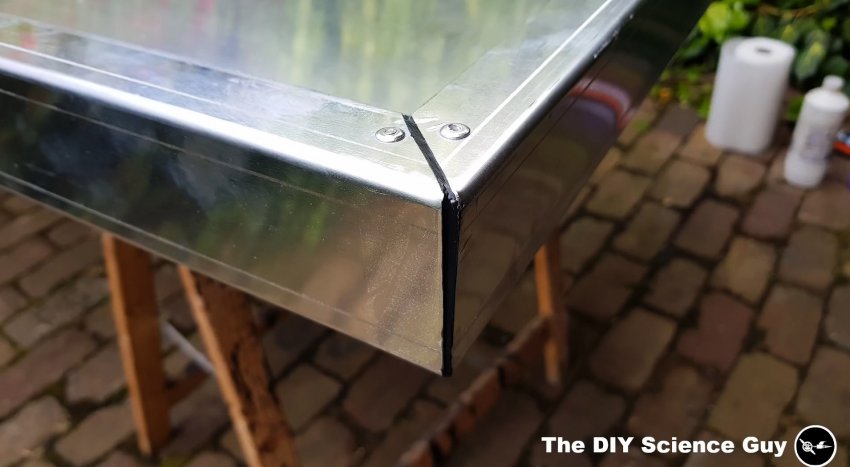

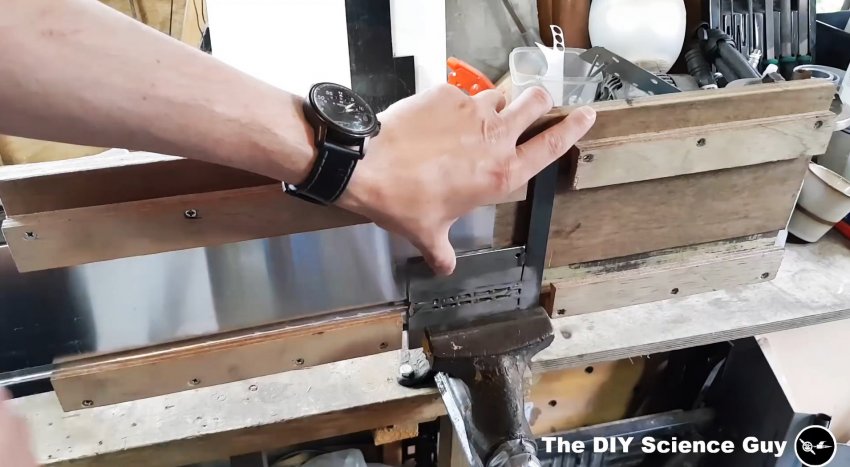

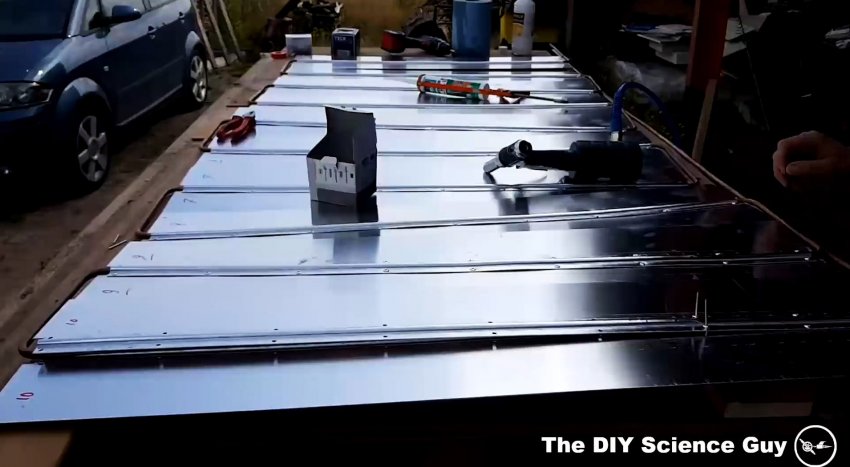

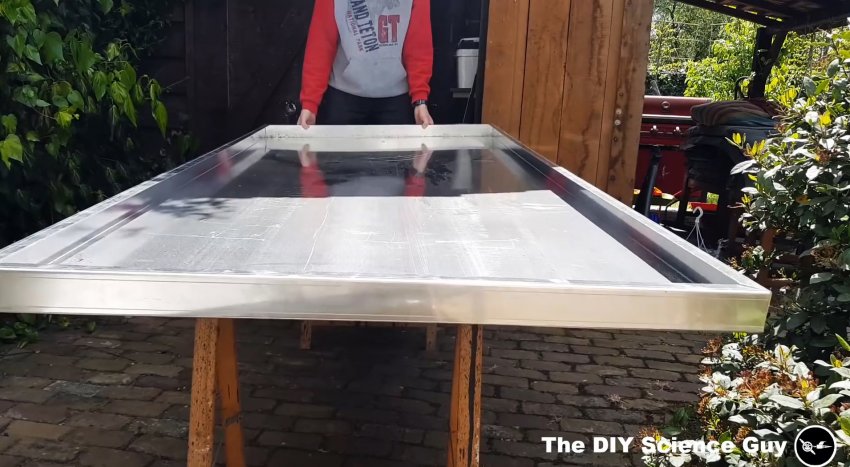

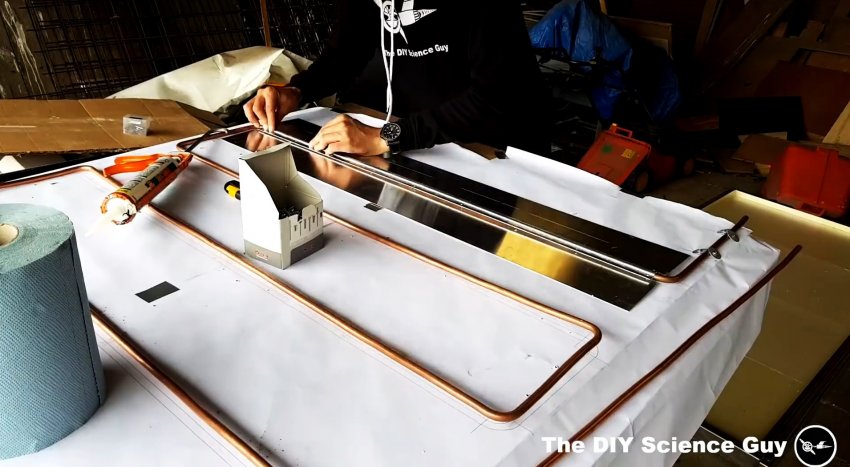

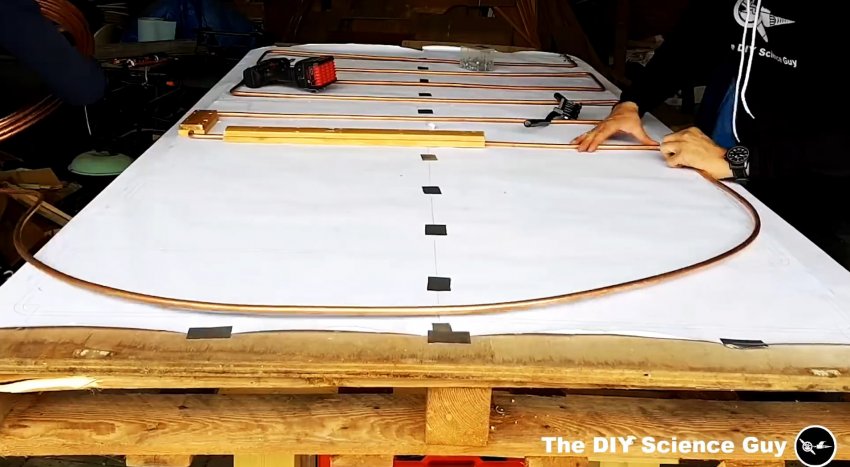

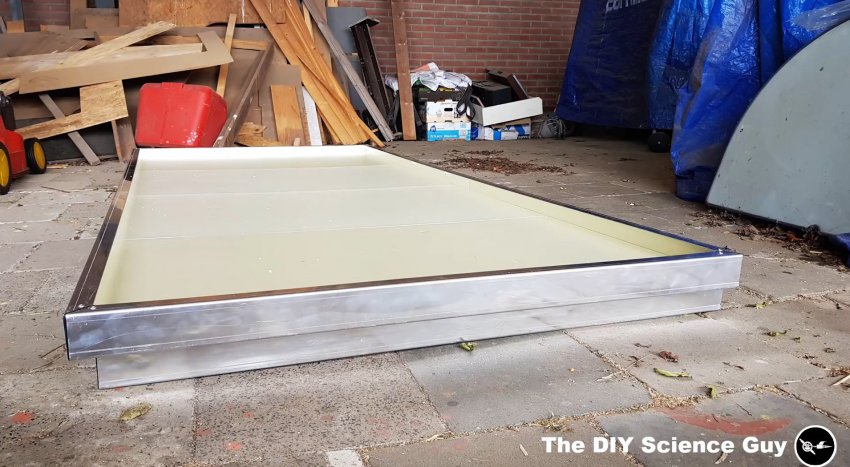

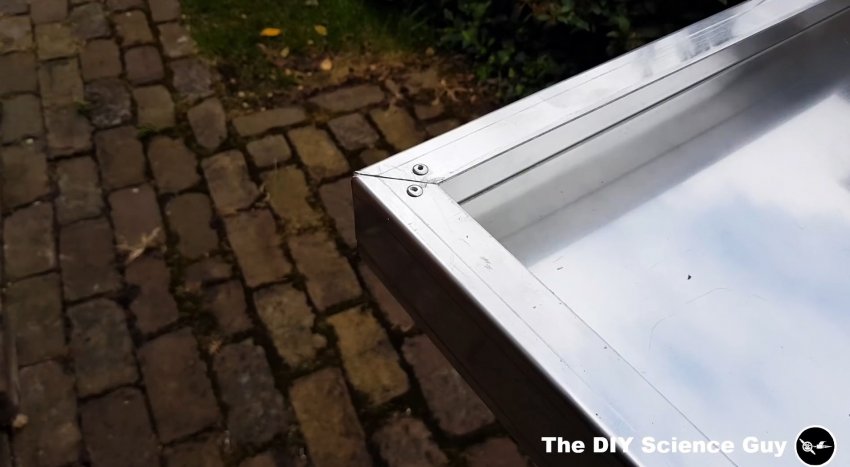

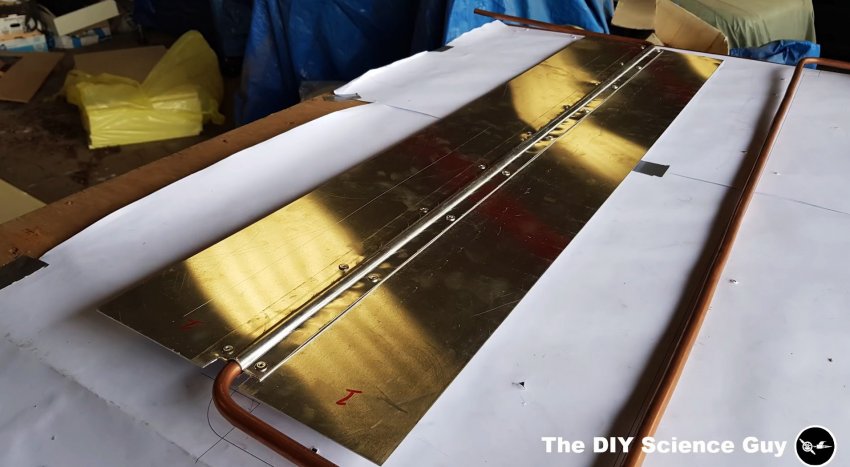

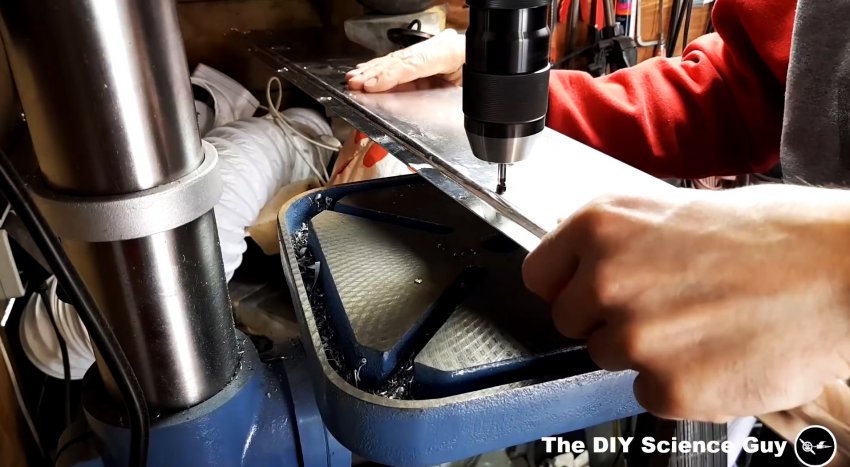

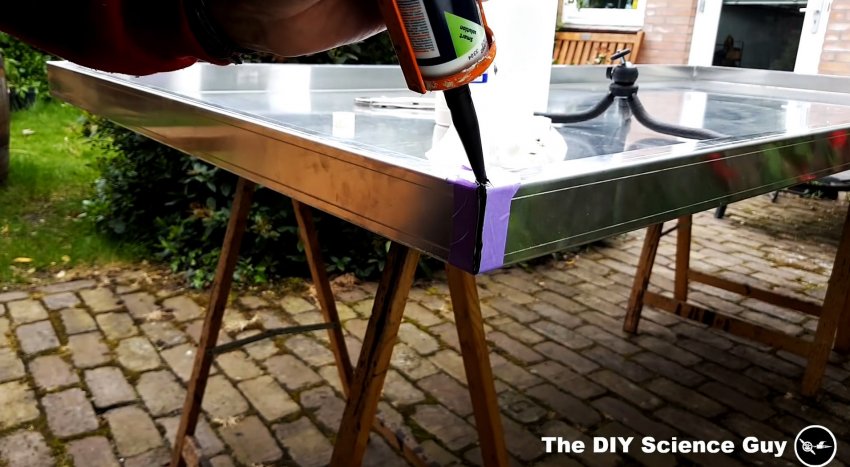

В последние годы все чаще на участках дачников встречаются солнечные коллекторы для нагрева воды. С их помощью действительно можно получать в летние дни практически кипяток. Также они применяются для нагрева теплоносителя при отоплении. Однако цена таких коллекторов высока, поэтому при ограниченном бюджете их можно изготавливать своими руками. Рассмотрим, как в домашних условиях собрать коллектор фабричного качества при небольших вложениях. При изготовлении корпуса методом гибки, нужно укреплять углы. Для этого изнутри подкладываются вставки, и закрепляются вытяжными заклепками. В местах примыкания углы следует заполнить герметиком. На следующем этапе необходимо изготовить ребра на трубки. Они будут аккумулировать солнечное тепло, и эффективно отдавать его трубе. Для этого по внутренней ширине корпуса коллектора заготавливаются алюминиевые полосы. Они будут располагаться поперек. На один виток трубы в коллекторе потребуется установить 2 такие полосы. В каждой из них понадобится выгнуть паз за 10-20 мм от края. Таким образом, трубка будет располагаться между двумя заготовками. Те формируют ребро с большой площадью нагрева, при этом будут плотно прилегать к трубе, эффективно отдавая ей свое тепло. Для изготовления ребер нужно собрать из фанеры или доски кондуктор. Он представляет собой плоскость с ограничителями по ширине полосы, чтобы ее фиксировать и протягивать строго параллельно. На ней фрезеруется паз, в который будет вдавливаться заготовка. Кондуктор фиксируется на тиски. Штамп кондуктора представляет собой стальную пластину с выпуклой частью из распущенной вдоль стальной трубы или прутка. Последний должен быть того же диаметра, что и медная труба, используемая для коллектора. На штампе предусматривается полоса, чтобы его фиксировать саморезом к кондуктору в просвет параллельного упора. Помещая заготовку в устройство, необходимо прижимать к ней штамп тисками. Затем пластина отпускаться, и протягивается немного вперед. Таким образом, нужно проштамповать ее по всей длине, сделав паз. Лучше всего сначала не сжимать ее тисками до конца, а сформировать паз в 2 прохода. За первый следует только обозначить форму, а за вторым разом довести до идеала. Далее нужно совместить 2 ребра, и просверлить их под заклепки. Это можно делать на колене, или же собрать еще один кондуктор. Тот представляет собой 2 доски с пазами, и прутком для вставки вместо трубки. После этого нужно будет срезать удалить на ребрах. Они срезаются ножницами по металлу. Оставшиеся вмятины можно снова подровнять штампом в первом кондукторе. В корпус коллектора устанавливается утеплитель. Лучше всего использовать пенополистирол. Он нарезается по размеру, и вклеивается на герметик. Теперь нужно выгнуть медную трубу. Витки выгибаются отталкиваясь от размера заготовленных ребер. Это лучше делать на листе ДСП, фанеры или OSB. Наносим разметку и аккуратно гнем, не допуская сильного дульного сужения. Чтобы трубка гнулась ровно, и не болталась, прижимаем рейкой с фрезерованным пазом. Такие шаблоны можно прикручивать к основанию. Поле гибки трубы требуется установить ребра радиатора. В идеале в их пазы наносить термопасту, чтобы повысить теплоотдачу. Пластины стягиваются заклепками. После остается только покрасить ребра в черный цвет, чтобы они больше нагревались, и поместить радиатор в корпус. Сверху на тот приклеивается герметиком лист стекла. Такой коллектор в первую очередь подходит для нагрева воды в теплое время года. Зимой при заправке незамерзающим теплоносителем, им можно греть батарею, отапливая тем самым дом. Смотрите видео Ветрогенератор на 220В полностью своими руками - https://sdelaysam-svoimirukami.ru/7727-vetrogenerator-na-220v-polnostju-svoimi-rukami.html
