Как обычным мультиметром измерить ток до 100 А или даже до 1000 А - «Сделай сам»

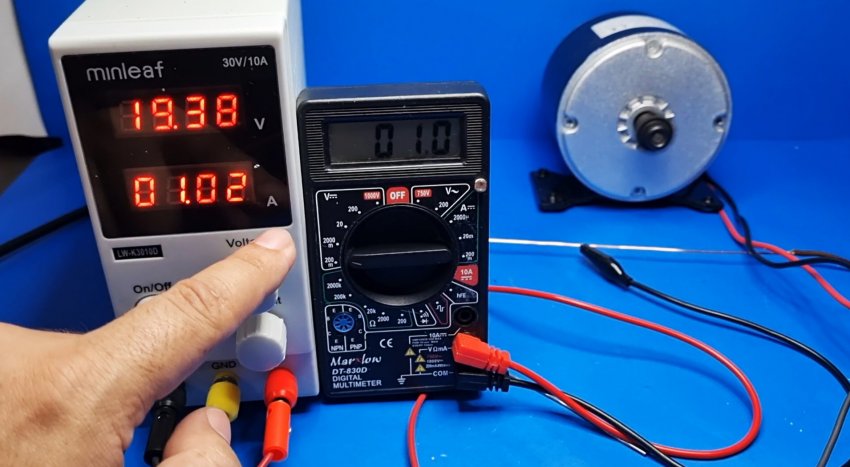

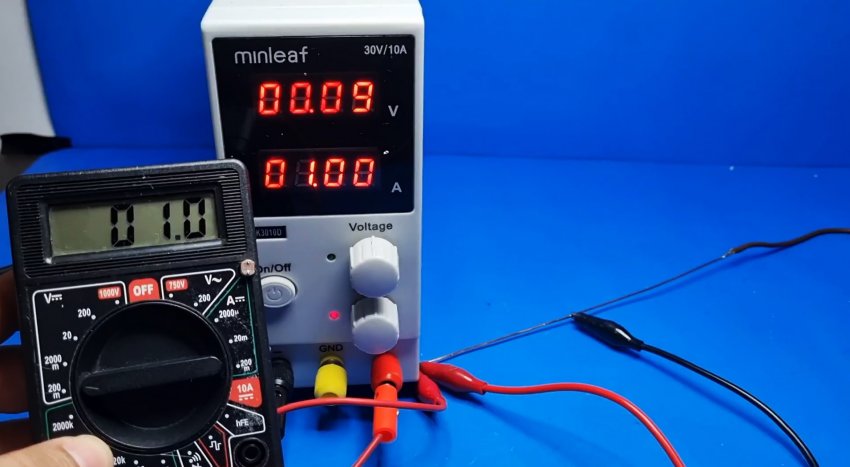

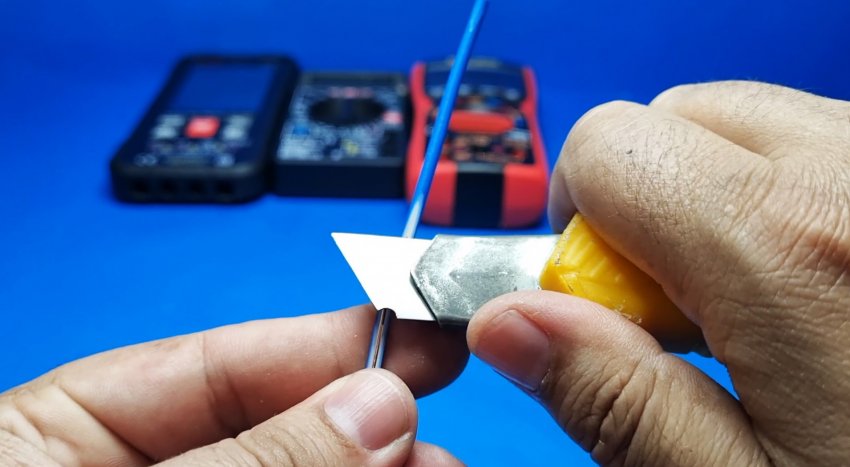

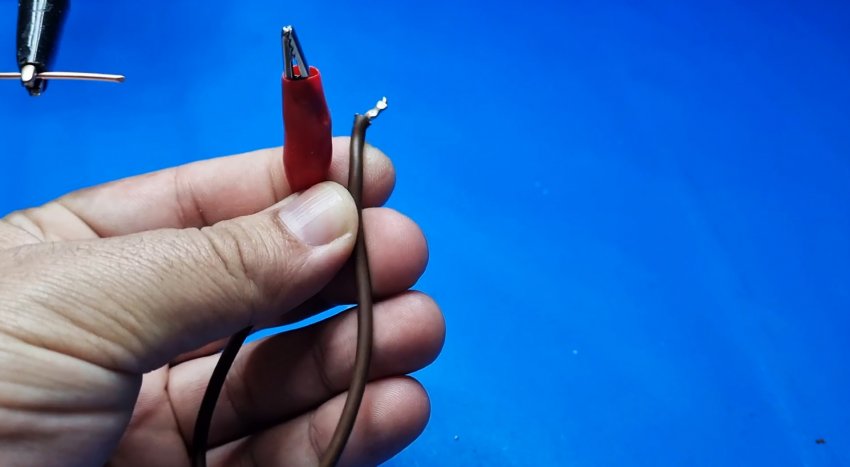

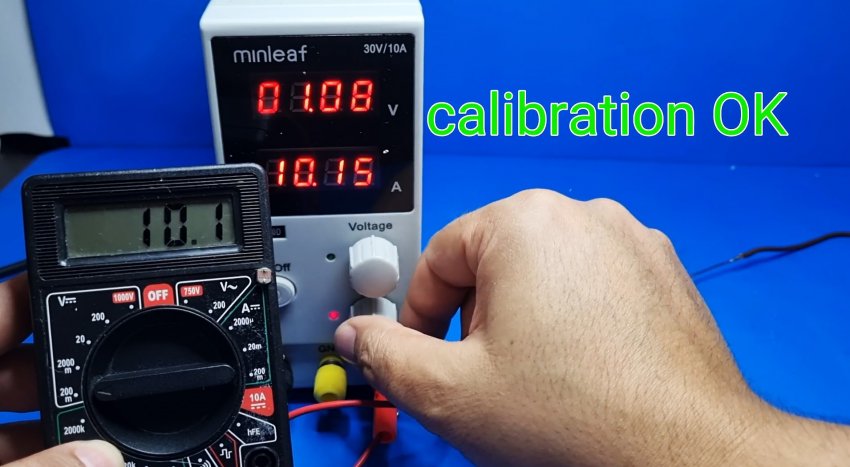

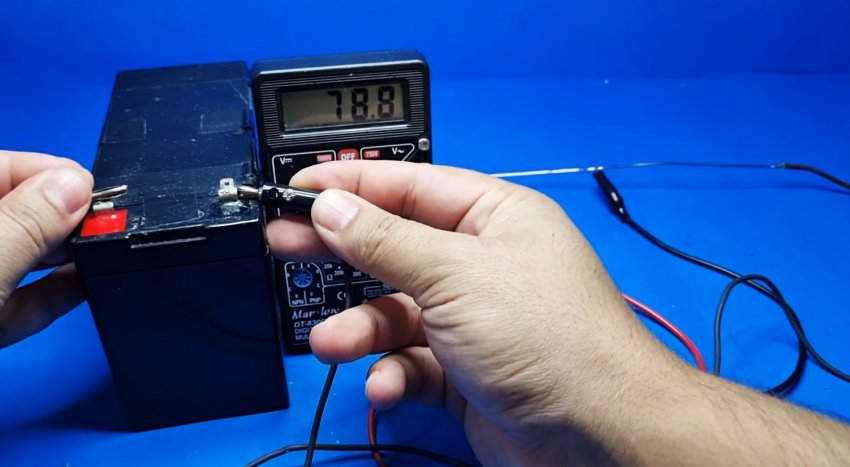

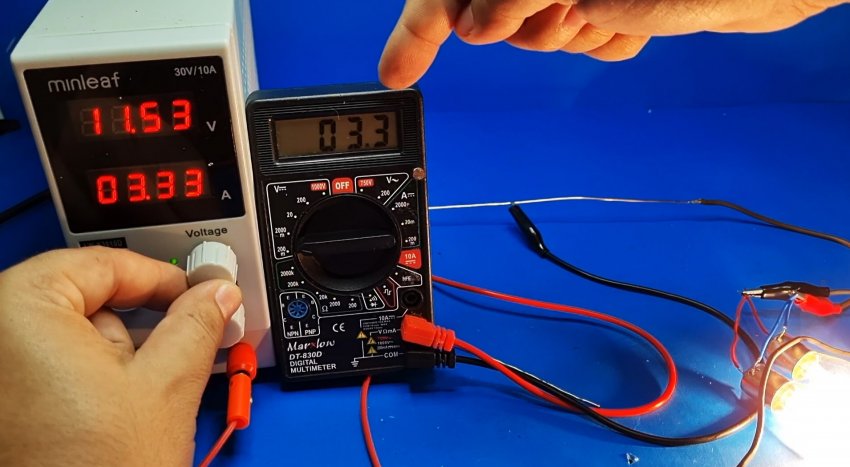

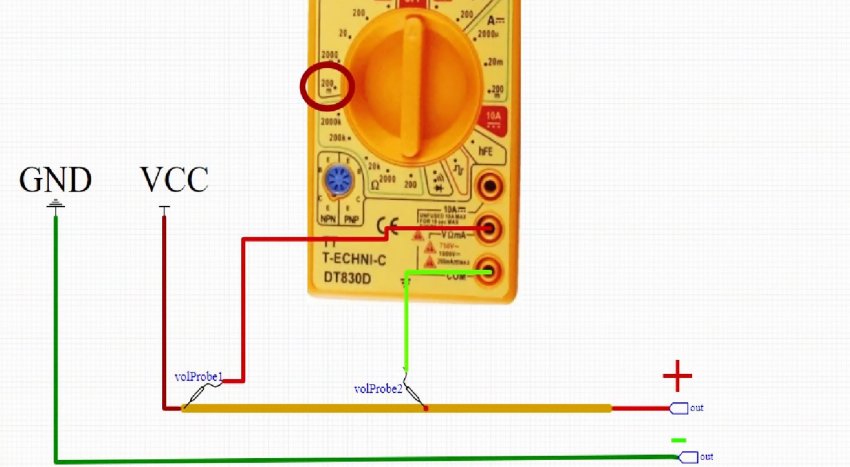

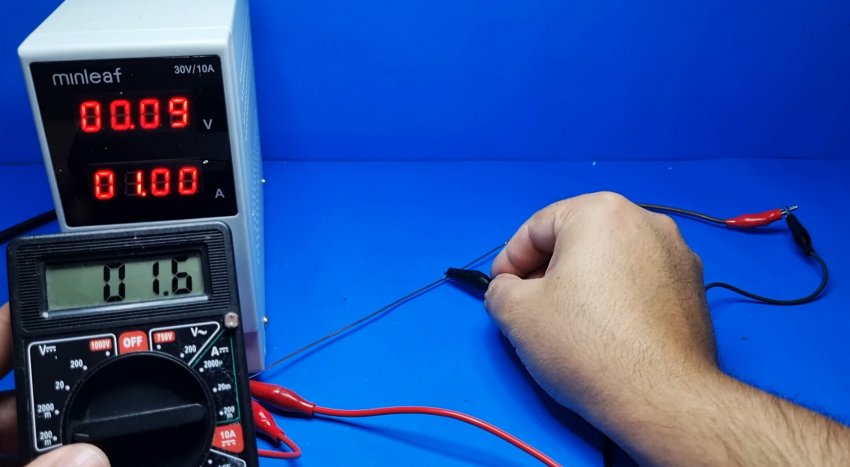

Обычный мультиметр, имеющийся практически у любого радиолюбителя, способен измерить ток лишь до 10 Ампер. Но как быть, если нужно измерить больший ток, в разы и даже в десятки раз превышающий данное значение? Все очень просто и сейчас вы в этом убедитесь. При помощи даного лайфхака можно измерить практически любой ток, обычным китайским тестером. При помощи канцелярского ножа снимаем с него изоляцию. Берем провода с зажимами и подключаем их к мультиметру. Это не обязательно, лишь для удобства перемещения контакта по шине. Элементарная схема будет выглядеть так: Шунт включается в разрыв нагрузки. Мультиметр устанавливается в режим измерения миливольт - «200 mV». Далее производим калибровку. Устанавливаем на лабораторном источнике ток в 1 А. И передвижение зажима по шунту добиваемся равных показаний на источнике и мультиметре. Для повторного тестирования ставим на блоке 10 А и сверяемся с показаниями на тестере. Все исправно работает. Для проверки испытаем наш амперметр 100 А на нагрузке. Показания совпадают. В завершении накинем «короткую» на старый аккумулятор. В итоге ток КЗ составил примерно 80 А. В заключении хочется сказать, что таким методом можно измерить любой ток, нужно только сечение шунта подбирать в соответствии силе измеряемого тока. Смотрите видео Как сделать подсветку дисплея для китайского мультиметра - https://sdelaysam-svoimirukami.ru/7285-kak-sdelat-podsvetku-displeja-dlja-kitajskogo-multimetra.html
