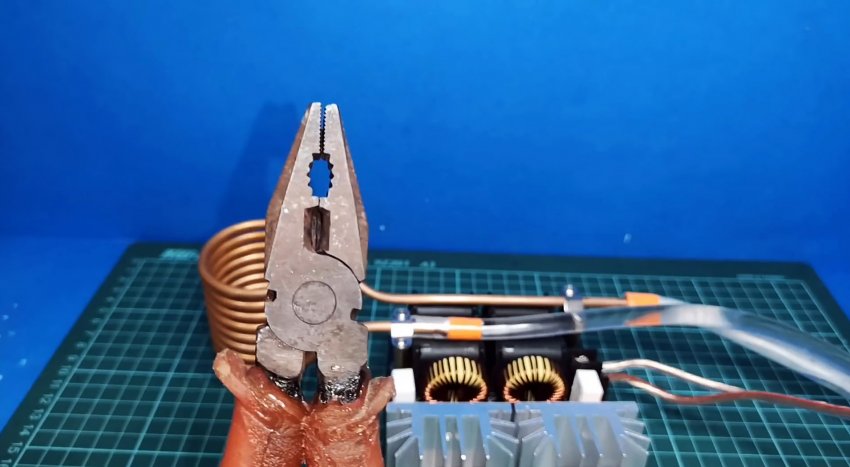

Индукционный нагреватель с АлиЭкспресс раскаляет плоскогубцы за пару минут - «Сделай сам»

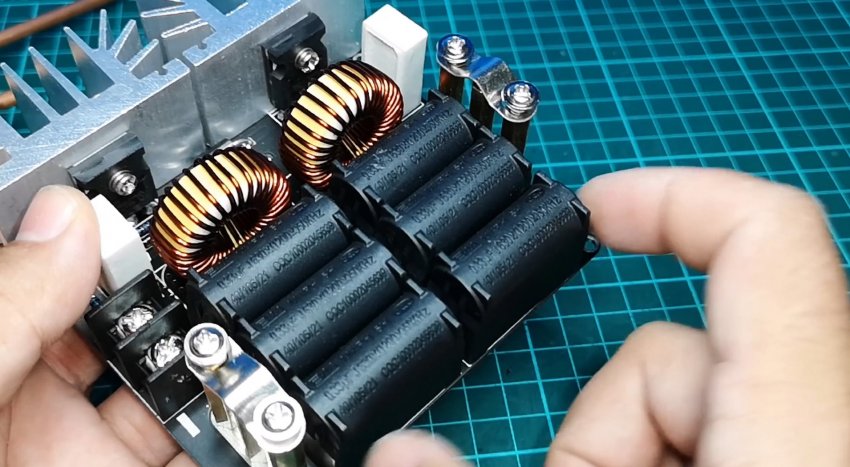

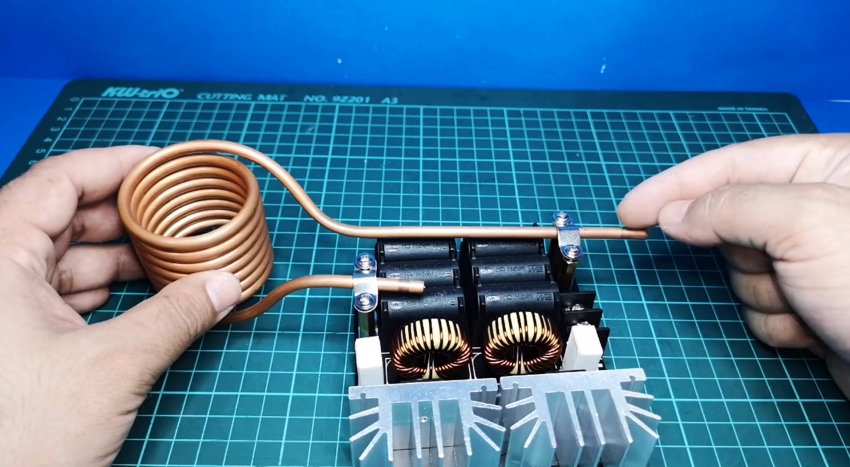

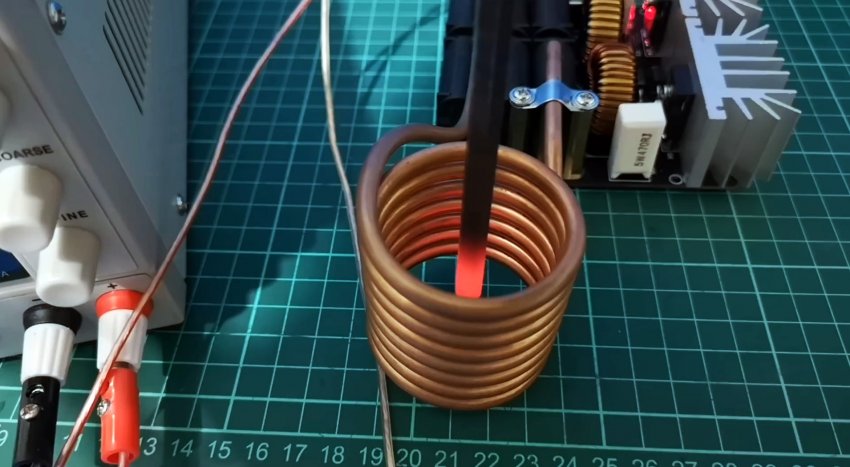

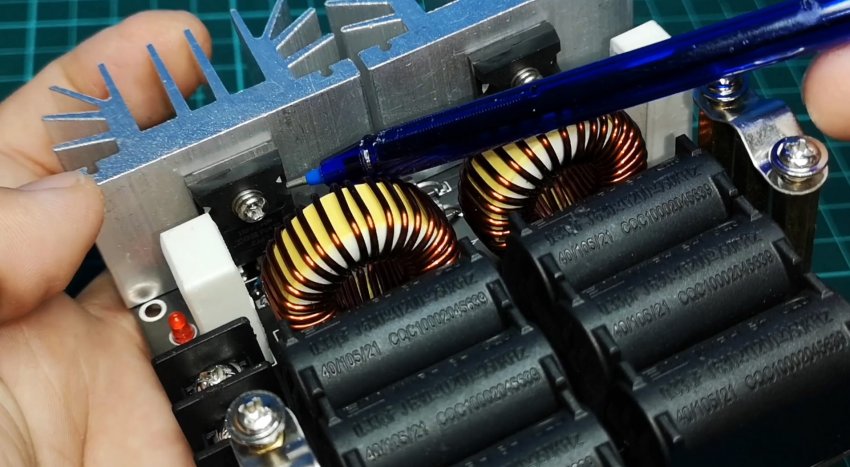

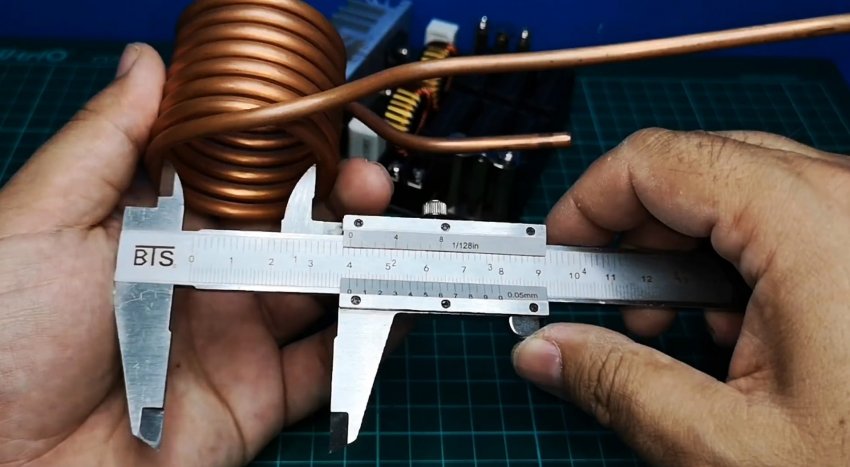

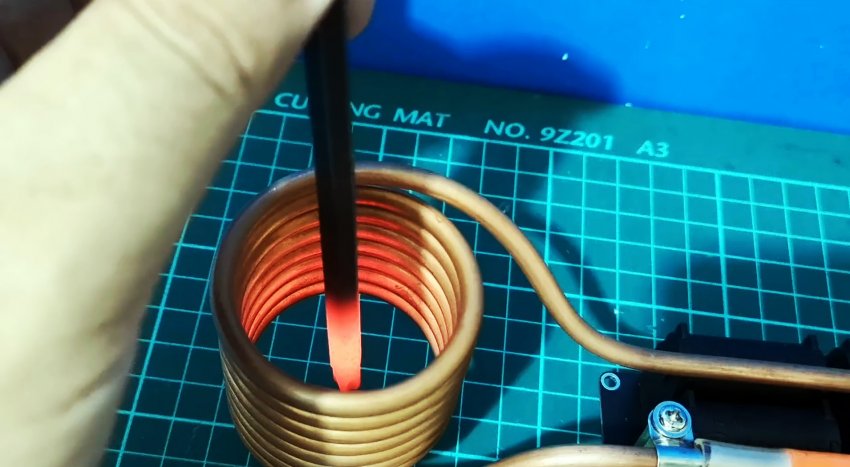

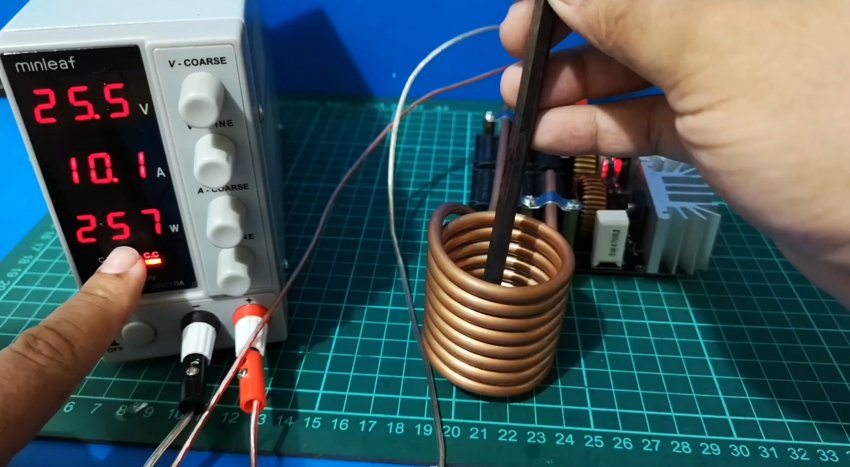

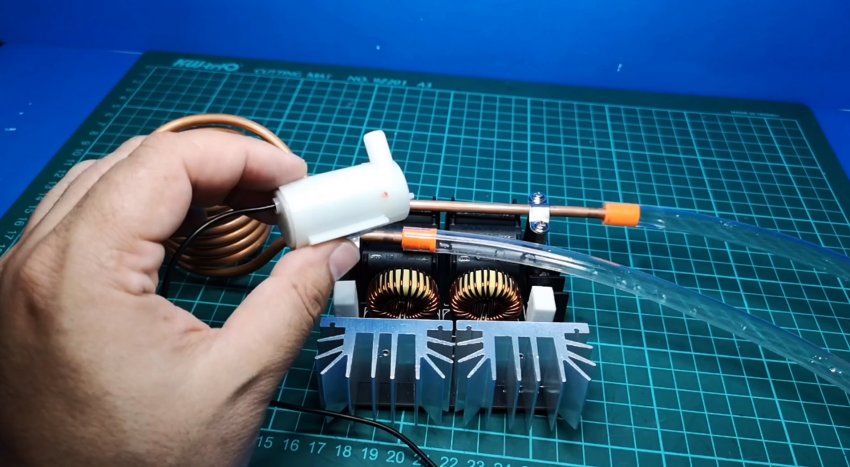

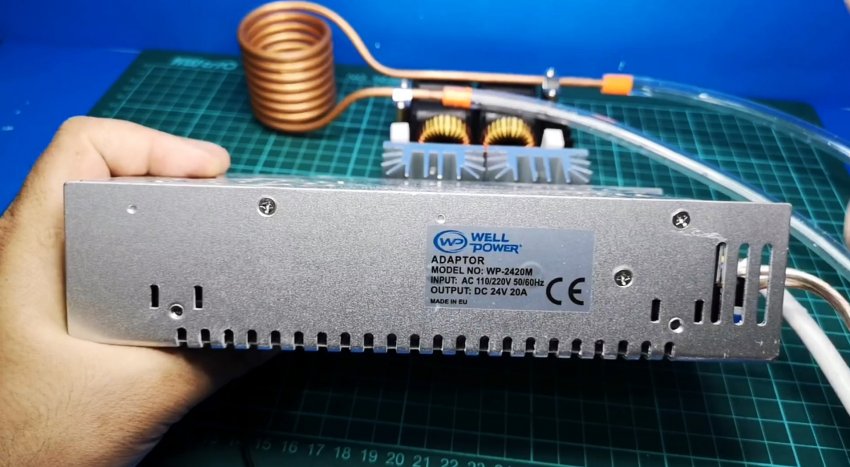

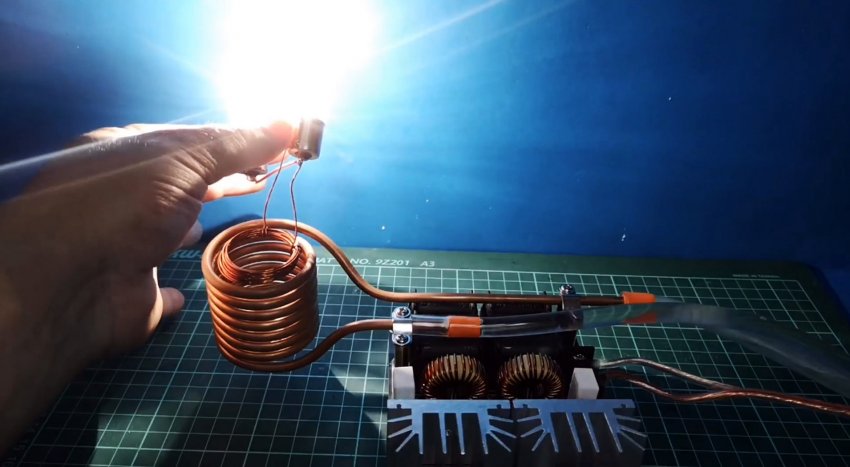

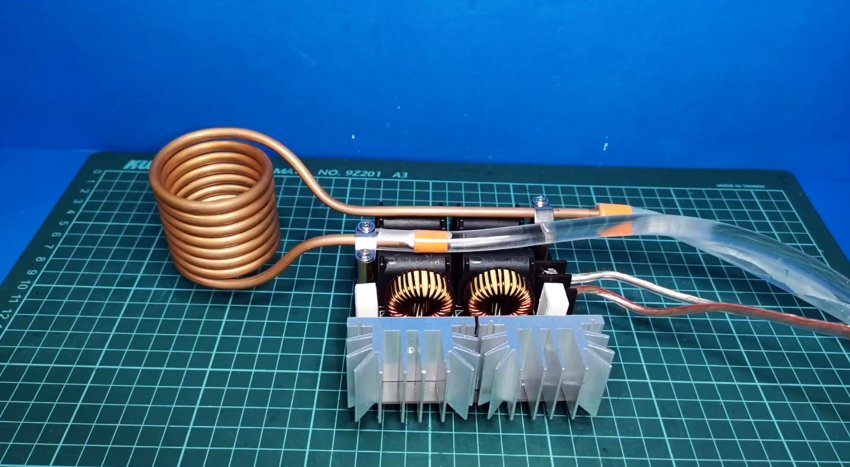

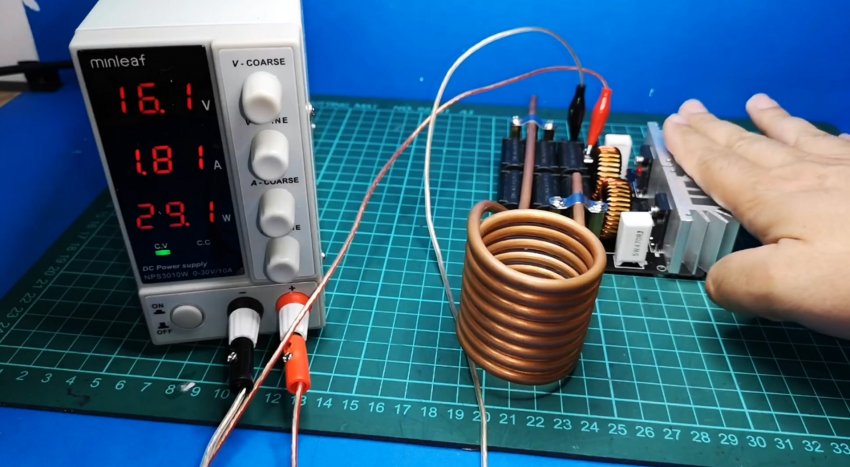

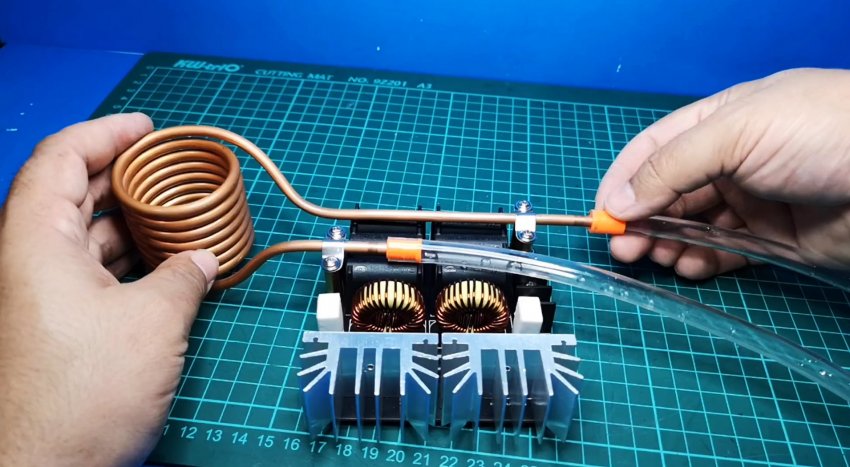

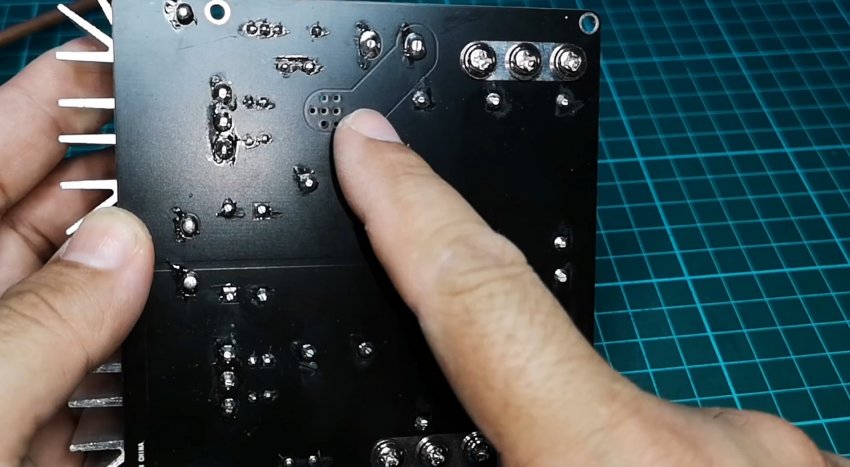

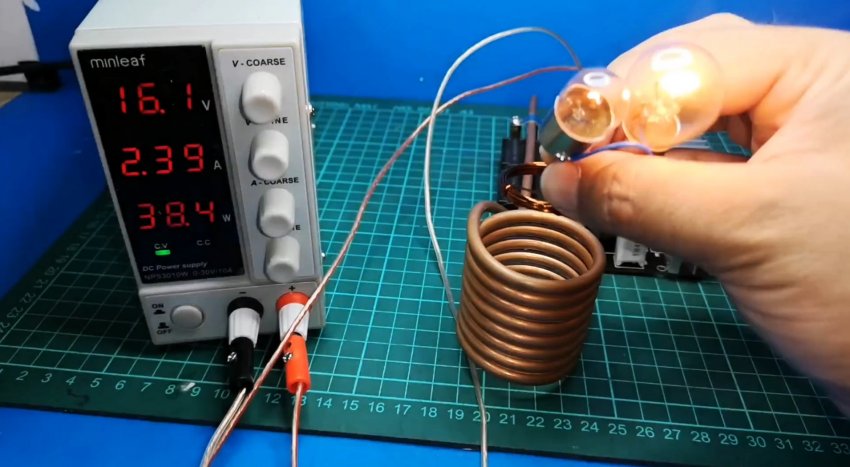

Плата скомпонована надежно, широкие дорожки с несколькими переходами между слоями свидетельствуют о заявленной мощности. В основе управления схемы двухтактный генератор с самовозбуждением на мощных мосфетах. Индукционный нагреватель способен работать от напряжения в промежутке от 12 В до 48 В. Также производитель утверждает, что нагреватель отлично работает и при превышении напряжения до 53 В. Соответственно, чем выше напряжение питания, тем большую мощность способен отдать нагреватель. Потребление на холостом ходу 3 А при питании от 24 В и 6 А при питании от 48 В. Катушка имеет диаметр 40 мм. Проверка индукционного нагревателя в работе Первым делом необходимо собрать нагреватель. Вся сборка сводится к прикручиванию соленоида к печатной плате. Тестовая проверка на 16 В питания. При длительной работе в холостом режиме нагрева нет. Катушкой с лампами удостоверимся в генерации и работе нагревателя. Поднимем напряжение до 25 В и попробуем нагреть стальной стержень. Все отлично. Если питать нагреватель не более чем от 24 В и использовать процесс нагрева непродолжительное время, то никакого охлаждения в принципе не требуется. Но если вы хотите «выжать» из нагревателя максимальную мощность, то придется доработать систему охлаждения. Нужно пустить по трубке катушки обычную воду. Сделать это можно при помощи мини помпы или просто подключить все к водопроводу. Блок естественно нужно использовать не на 24 В 20 А, а на 48 В 30 А. По току всегда должен быть запас. Саму плату с радиаторами желательно тоже охлаждать принудительно с помощью кулера. И так, тест от 48 В. Лампы накаливания святять уже значительно ярче. Стальной стержень нагревается быстрее и сильнее. Ну а теперь пришло время раскалить более объемный предмет - стальные плоскогубцы или пассатижи. Потраченное время на разогрев порядка 2-3 минут, что очень здорово. Огромный плюс электрического разогрева в том, что металл не подвергается другим окислам от продуктов горения, скажем, газа или угля. также само время разогрева значительно ниже. Смотрите видео Как сделать простой индукционный нагреватель - https://sdelaysam-svoimirukami.ru/6040-kak-sdelat-prostoj-indukcionnyj-nagrevatel.html
