Как соединять деревянные заготовки без клея при помощи шипа и распорных клиньев - «Сделай сам»

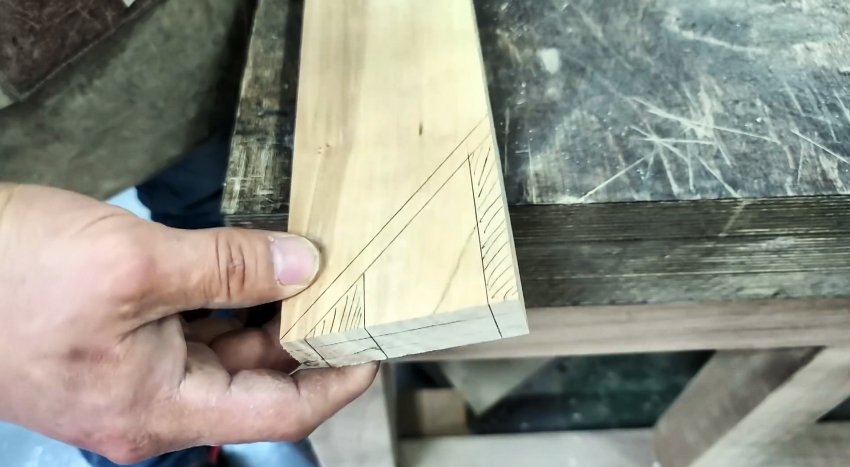

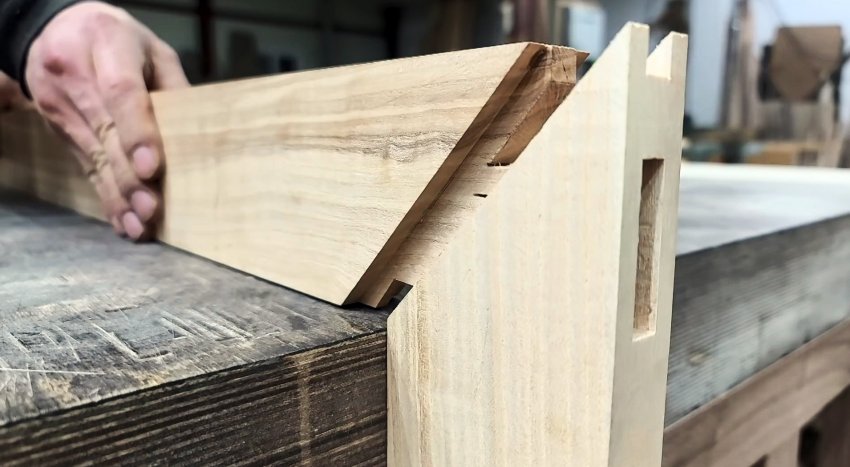

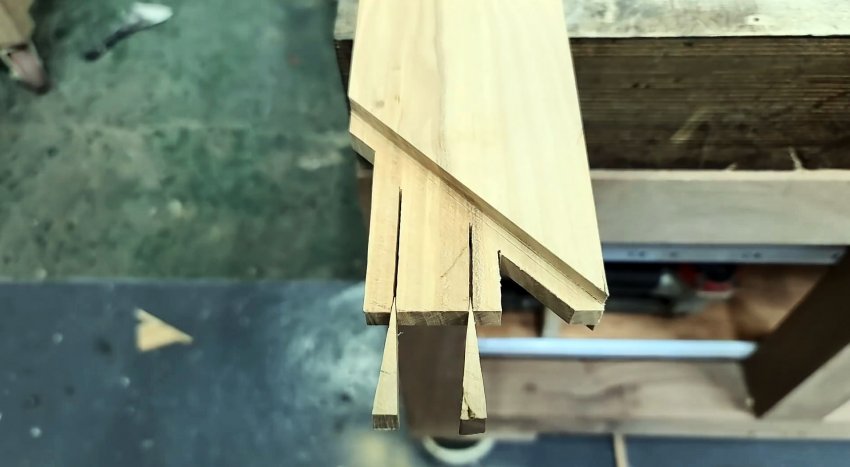

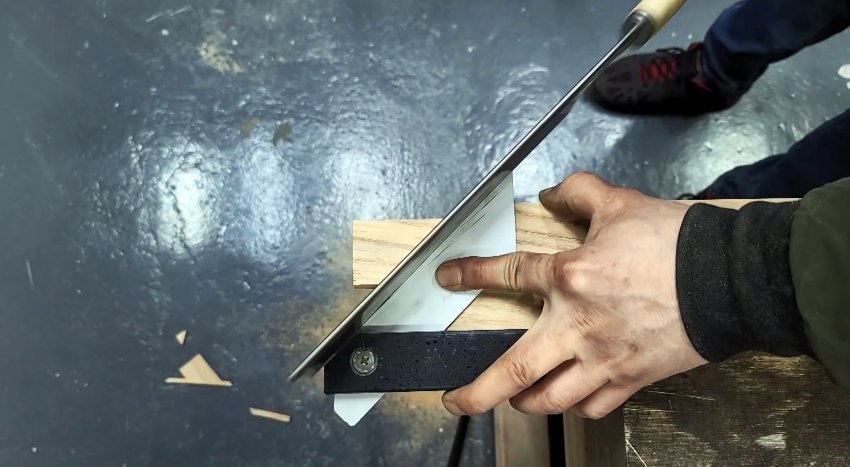

Существует множество способов соединения деревянных заготовок под прямым углом. Одни из них простые, но ненадежные, другие сложные в изготовлении, третьи нуждаются в дополнительных крепежных элементах. Наше соединение отличается относительной простотой в изготовлении и высокой надежностью и прочностью, к тому же без применения клея. Для его выполнения необходимы навыки столяра. Переносим разметку на узкую сторону заготовки. Рейсмусом, настроенным на толщину шипа, проводим две линии, параллельные длинным сторонам заготовки, от внутренней поперечной разметки. С узкой стороны заготовки переносим разметку на вторую широкую сторону. Если она выполнена точно, то линия под 45 градусов выйдет на внешний угол заготовки. Также рейсмусом проводим две продольные линии, задающие ширину будущего шипа. Заштриховываем участки, подлежащие удалению. С помощью ножовки с обушком выполняем продольные пропилы на всю ширину заготовки до внутренней разметки, проведенной под 45 градусов. Выполняем пропилы по линии, проведенной под 45 градусов, до продольных пропилов. Мы сформировали кромочные щечки шипа. По линии под 45 градусов, выходящей на внешний угол, делаем пропилы с двух сторон до пропилов с торца заготовки и параллельных широким сторонам. Мы получили лицевые щечки шипа. Наряду с шипом, мы выпилили выступ, дополнительно укрепляющий соединение. С торца шипа выполняем два пропила (длинный и короткий) для клиньев из твердых пород дерева. На ответной заготовке с разметкой, соответствующей заготовке с шипом, на долбежном станке выполняем гнездо под шип. Отпиливаем торец второй заготовки с гнездом под шип по линии под 45 градусов на циркулярной пиле. Закрепляем заготовку с шипом, отпиленным под 45 градусов торцом к рабочему столу циркулярки, с вылетом диска, отрегулированным на высоту и ширину выступа на заготовке с шипом, и выполняем сквозной паз. Соединяем заготовки торцами под 45 градусов легкими ударами киянки, закрепив вертикально заготовку с гнездом, а другую с шипом, расположив горизонтально. В пропилы на торцах шипа вставляем клинья, подбиваем их до плотной посадки, отрезаем концы, подравниваем рубанком и даже фрезеруем. Соединение используем по назначению. Смотрите видео Как установить шкант «намертво» - https://sdelaysam-svoimirukami.ru/7891-kak-ustanovit-shkant-kotoryj-nevozmozhno-vytaschit.html
