Как сделать паяльник с моментальным нагревом из старого трансформатора - «Сделай сам»

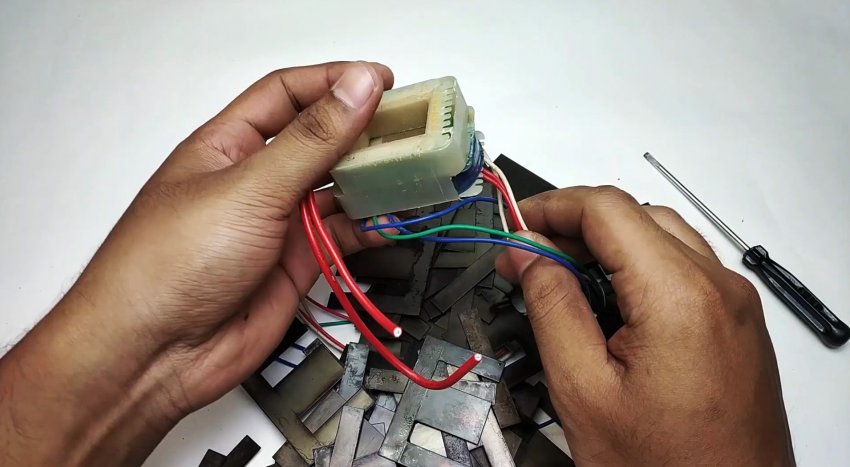

Катушки с обмотками разбираются, снимается первичная обмотка. Вместо неё наматывается три витка полимерного рукава с запасом.

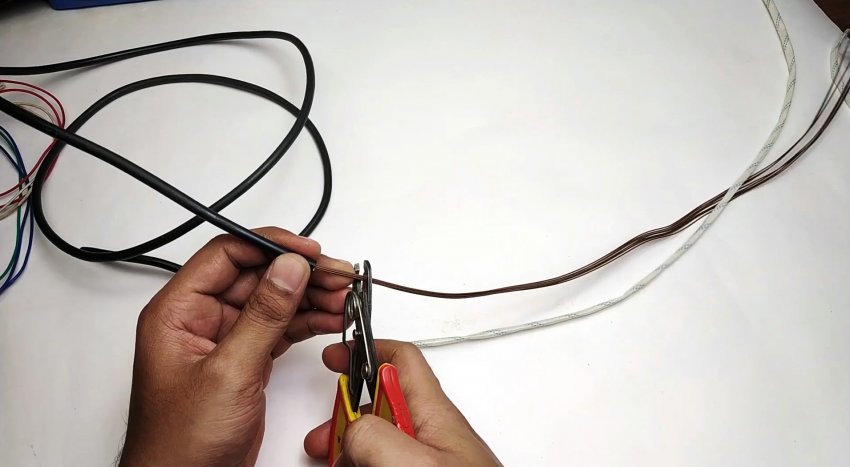

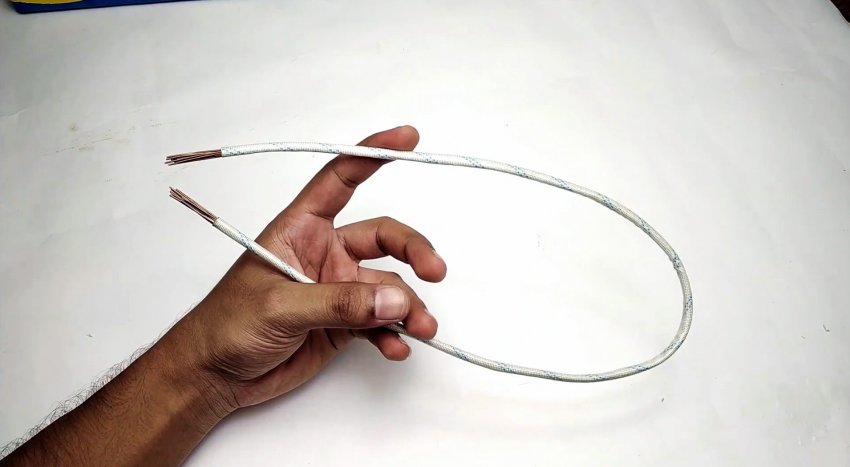

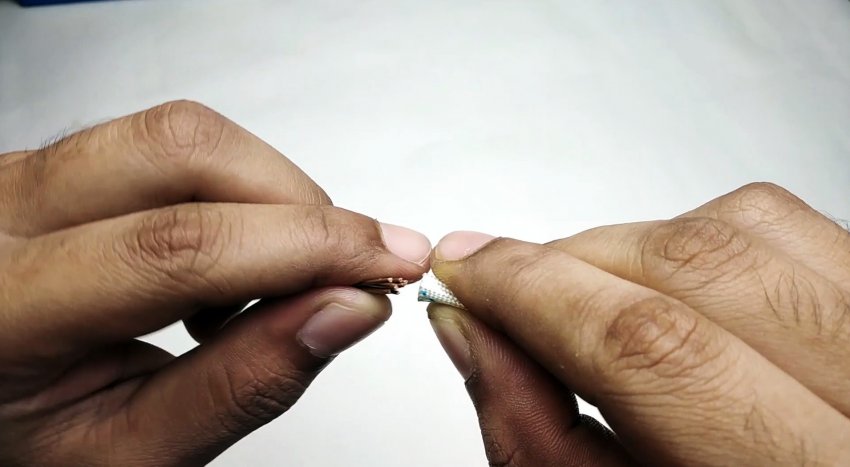

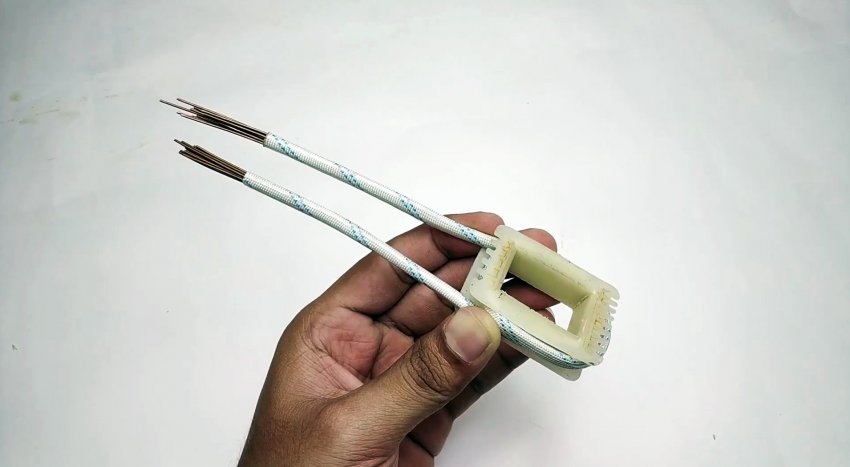

Отрезается 14 жил медного избавленного от изоляции провода длиннее полимерного рукава на 4-5 см. Они вставляются в изоляционный рукав, и тот в три витка наматывается на катушку.

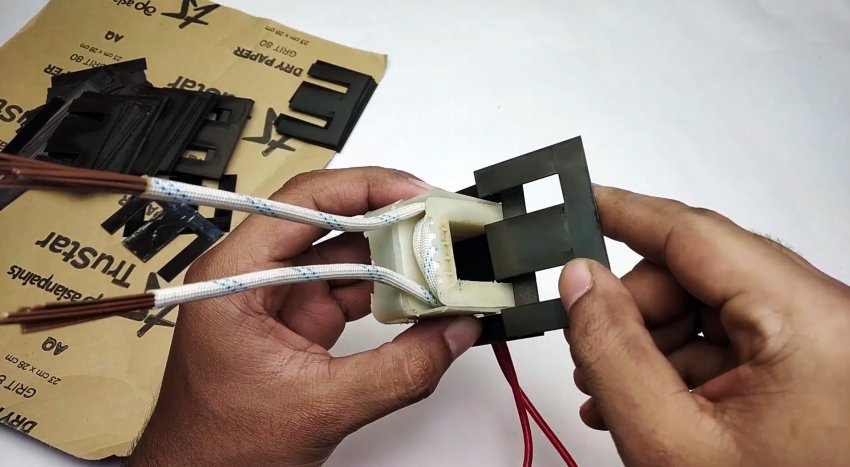

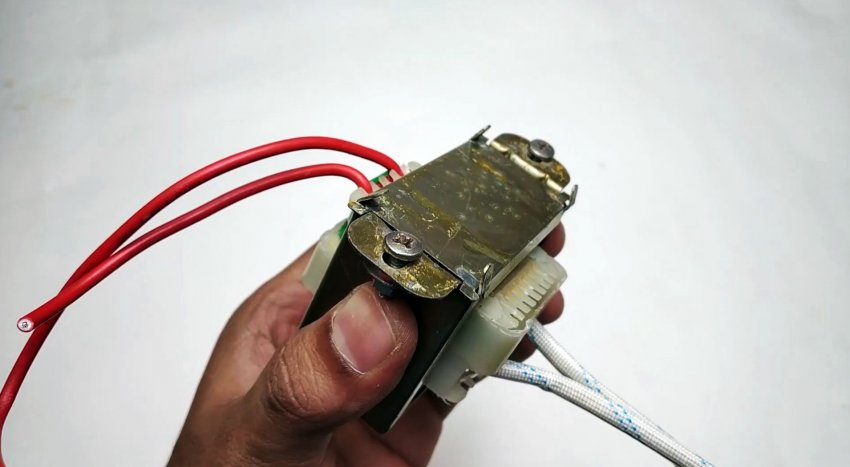

Собираются катушки, на место устанавливаются пластины магнитного сердечника.

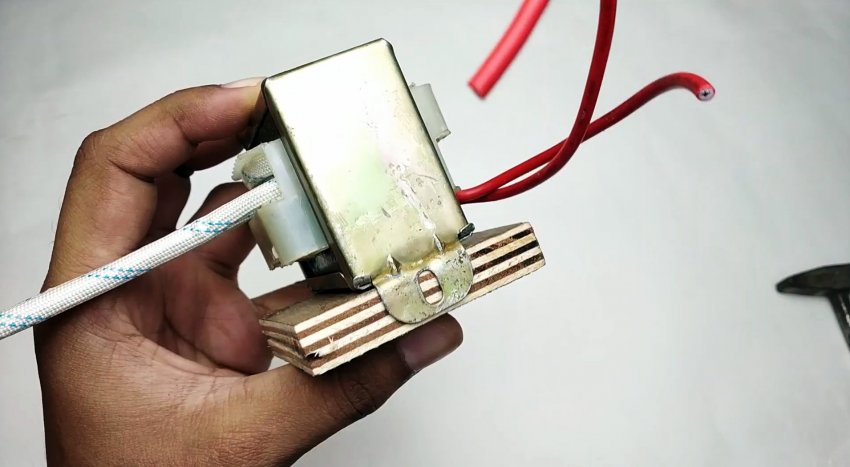

Устройство помещается в корпус и крепится к куску фанеры. В ней сверлятся отверстия под провода и крепежи.

Из трубы ПВХ вырезается ручка.

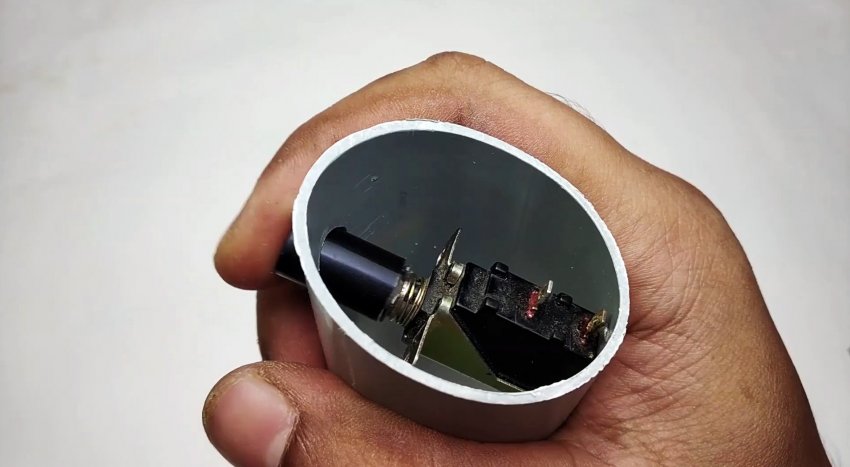

В неё монтируется переключатель на пружине, рассчитанный на 3 А.

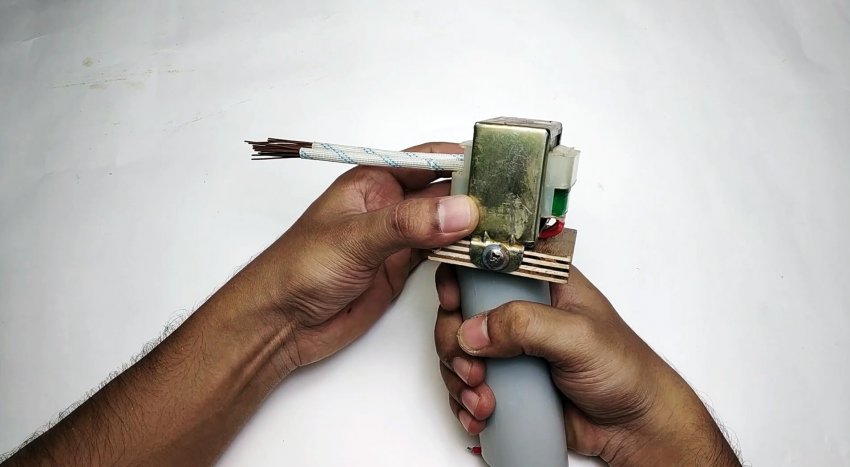

Тумблер подключается к трансформатору. Ручка приклеивается к фанере.

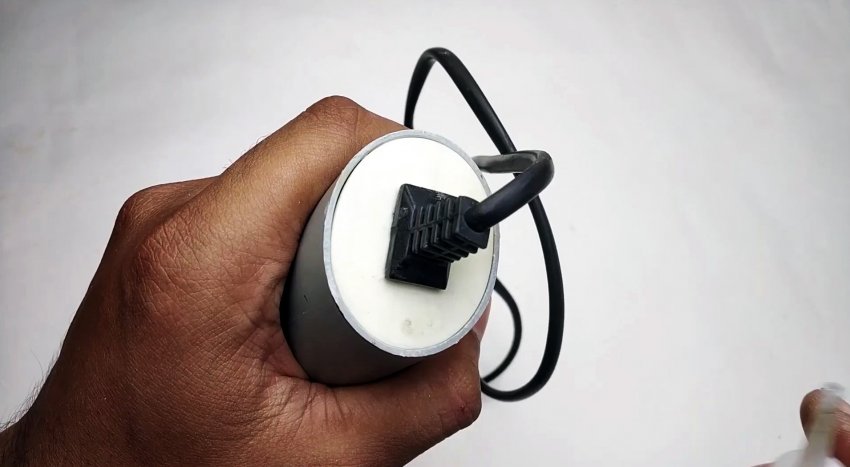

Торец трубы закрывается пластиковой или деревянной заглушкой, в которую продевается кабель с вилкой. Провода надёжно скручиваются или спаиваются и изолируются.

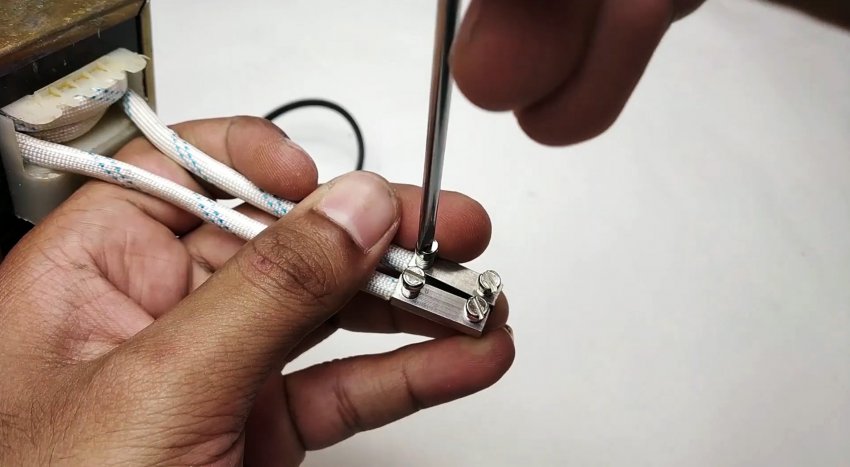

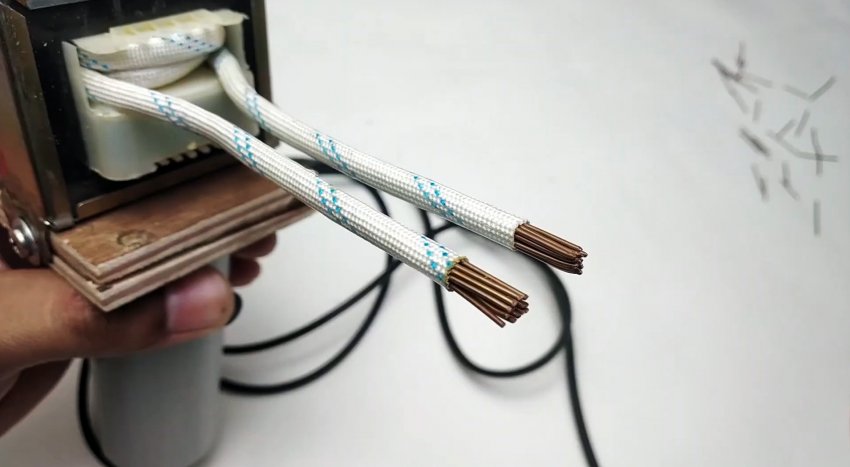

Выходящие из рукава провода укорачиваются до примерно 15 мм. К ним крепятся коннекторы.

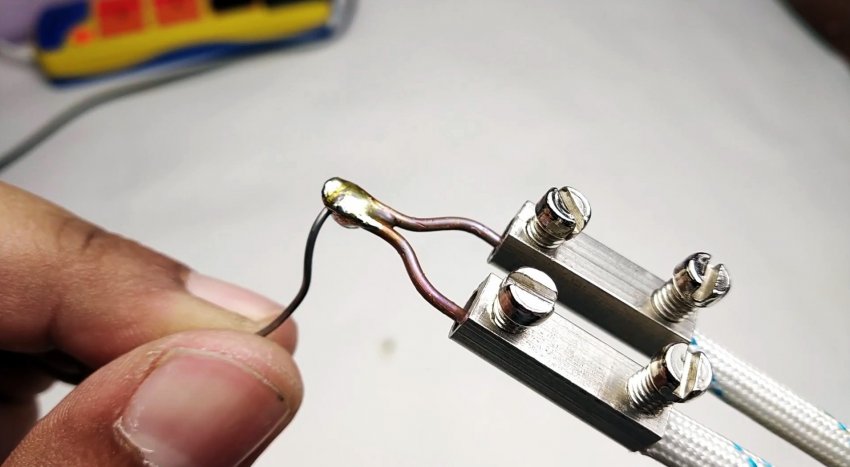

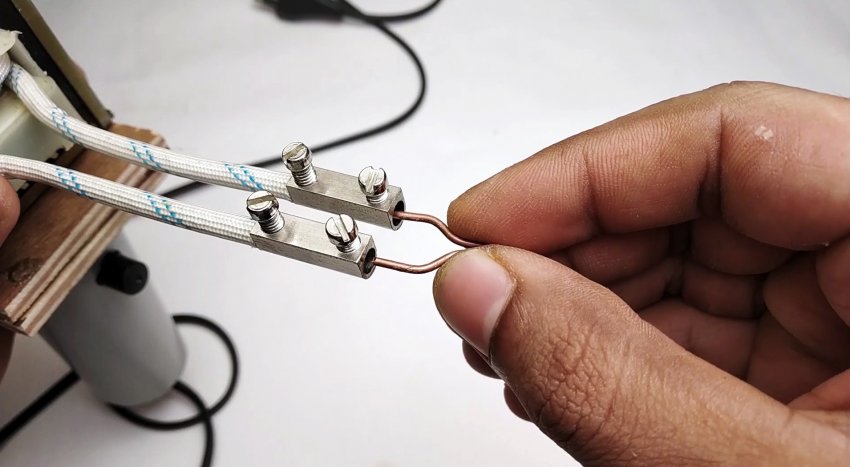

Из куска меди сгибается жало паяльника и соединяется с выходящими проводами посредством коннекторов.

Склейка корпуса паяльника

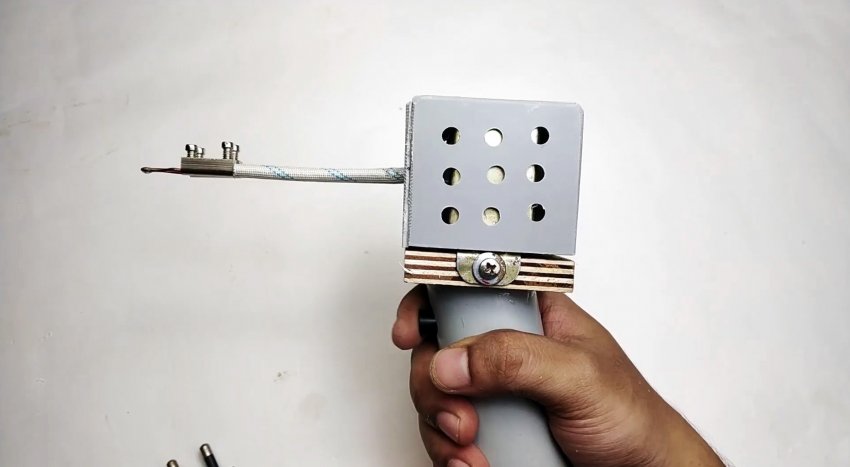

После тестирования для паяльника делается корпус, который защитит радиолюбителя от ожогов.

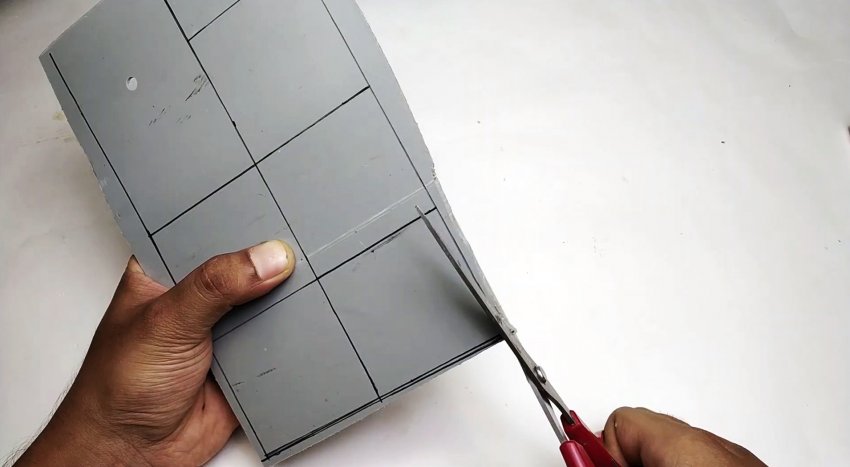

Из куска поливинилхлорида вырезаются стенки корпуса (пять штук).

В четырёх сверлятся отверстия для охлаждения трансформатора, в пятой – для выходящих проводов. Корпус собирается и склеивается.

Во время работы над и с паяльником важно придерживаться правил техники безопасности во избежание поражения током или получения ожогов. Все оголённые провода обязательно изолируются.

Смотрите видео

Как моментально очистить жало паяльника - https://sdelaysam-svoimirukami.ru/4480-kak-momentalno-ochistit-zhalo-payalnika.html

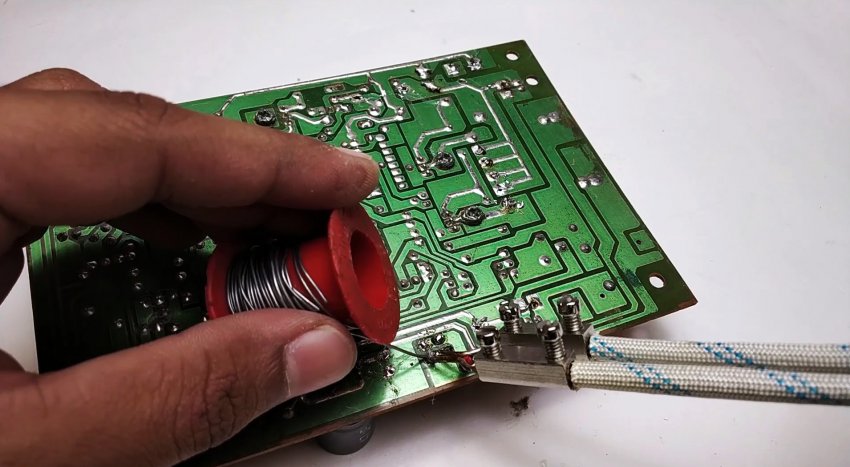

Любительские паяльники нуждаются в продолжительном прогреве перед работой. Для припаивания одного контакта придётся ждать 3-5 минут, пока жало инструмента не разогреется до температуры плавления проволоки, что крайне неудобно. Сделанный из старого трансформатора и доступных на радиорынке деталей паяльник плавит олово спустя 4-5 секунд после включения. Катушки с обмотками разбираются, снимается первичная обмотка. Вместо неё наматывается три витка полимерного рукава с запасом. Отрезается 14 жил медного избавленного от изоляции провода длиннее полимерного рукава на 4-5 см. Они вставляются в изоляционный рукав, и тот в три витка наматывается на катушку. Собираются катушки, на место устанавливаются пластины магнитного сердечника. Устройство помещается в корпус и крепится к куску фанеры. В ней сверлятся отверстия под провода и крепежи. Из трубы ПВХ вырезается ручка. В неё монтируется переключатель на пружине, рассчитанный на 3 А. Тумблер подключается к трансформатору. Ручка приклеивается к фанере. Торец трубы закрывается пластиковой или деревянной заглушкой, в которую продевается кабель с вилкой. Провода надёжно скручиваются или спаиваются и изолируются. Выходящие из рукава провода укорачиваются до примерно 15 мм. К ним крепятся коннекторы. Из куска меди сгибается жало паяльника и соединяется с выходящими проводами посредством коннекторов. Склейка корпуса паяльника После тестирования для паяльника делается корпус, который защитит радиолюбителя от ожогов. Из куска поливинилхлорида вырезаются стенки корпуса (пять штук). В четырёх сверлятся отверстия для охлаждения трансформатора, в пятой – для выходящих проводов. Корпус собирается и склеивается. Во время работы над и с паяльником важно придерживаться правил техники безопасности во избежание поражения током или получения ожогов. Все оголённые провода обязательно изолируются. Смотрите видео Как моментально очистить жало паяльника - https://sdelaysam-svoimirukami.ru/4480-kak-momentalno-ochistit-zhalo-payalnika.html
