Как сделать сверхкомпактный поразительно мощный водяной насос - «Сделай сам»
Такой мини-насос может быть полезен при выполнении мелких работ в домашней мастерской, когда требуется что-то перекачать или промыть небольшие детали. Изготовить его под силу любому взрослому человеку, нужна лишь аккуратность и внимательность.

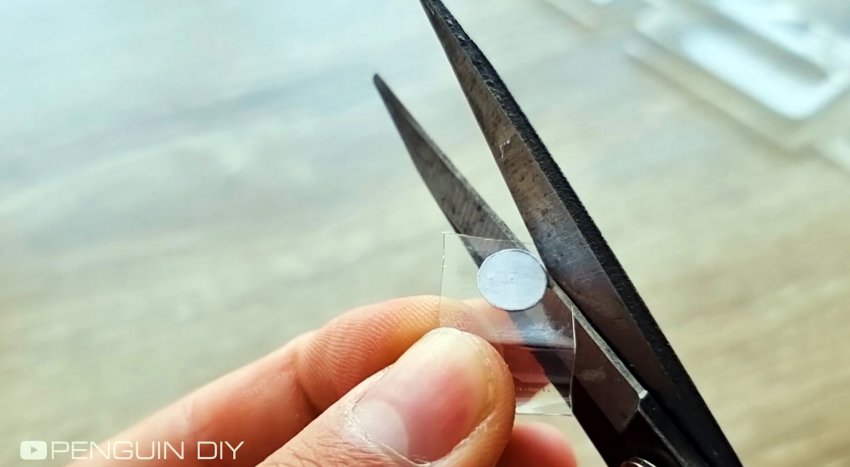

Замеряем внутренний диаметр цилиндра шприца (8,8 мм) и вырезаем из прозрачного пластика кружок такого же размера по заранее приготовленному шаблону.

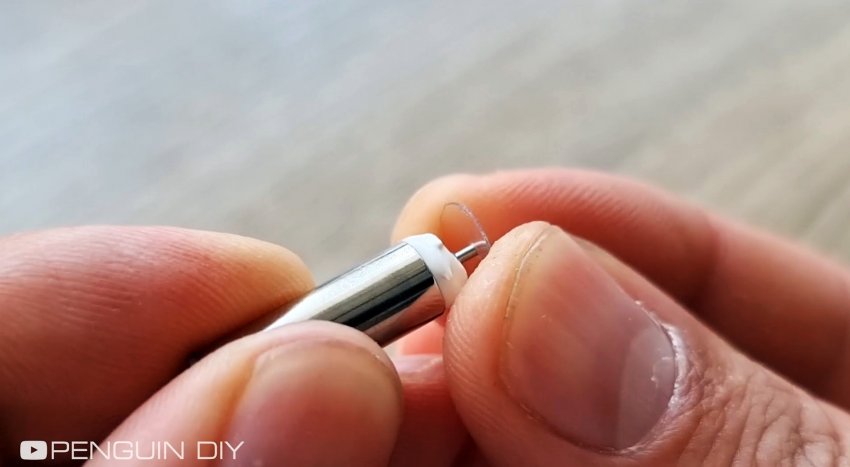

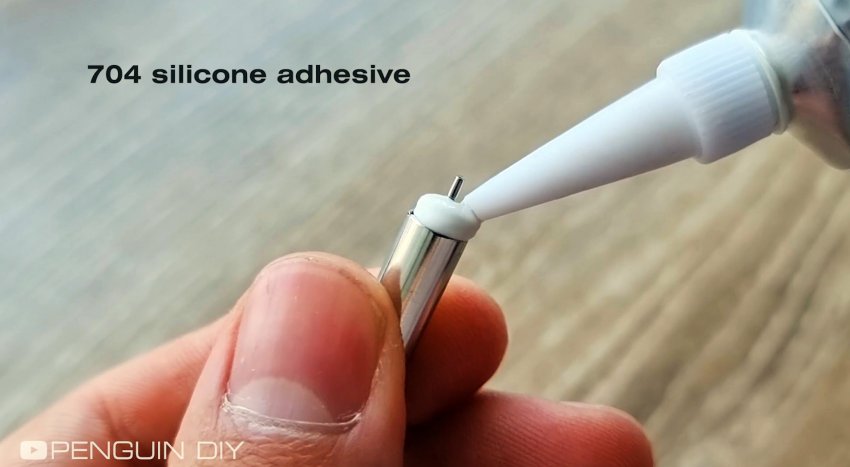

Запаиваем отверстия в корпусе мини-двигателя, смазываем маслом конец вала, заливаем торец моторчика силиконовым клеем и сверху накладываем пластиковый кружок.

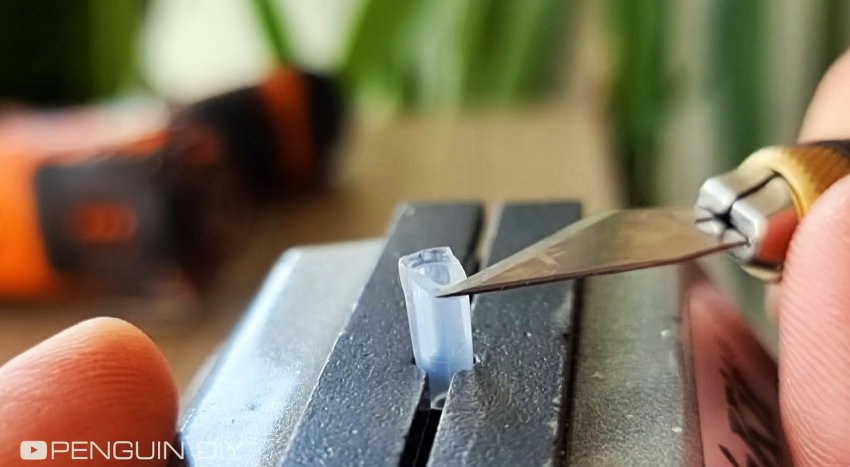

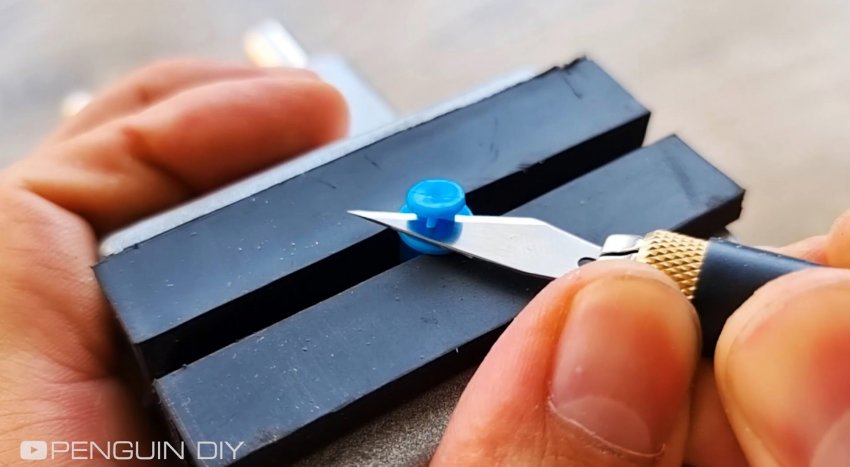

Отрезаем от конца, на котором закрепляется поршень, участок высотой 5 мм, отмерянный от поперечного ребра жесткости. Шлифуем крестообразное сечение штока и в центре делаем небольшую выемку.

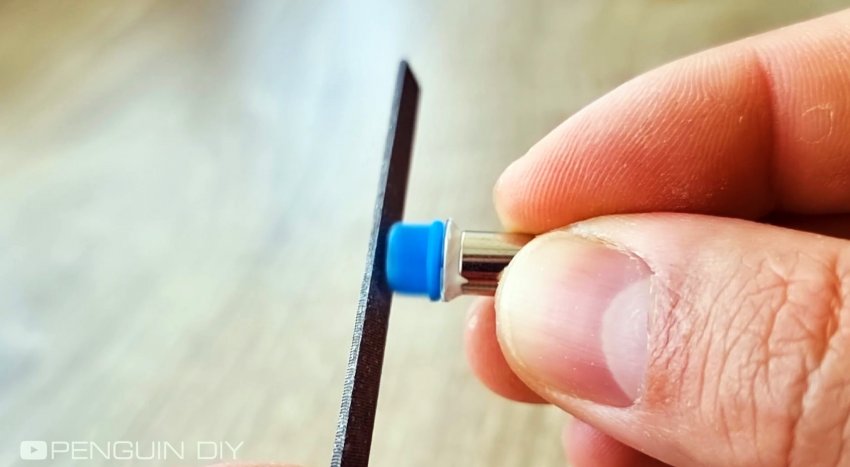

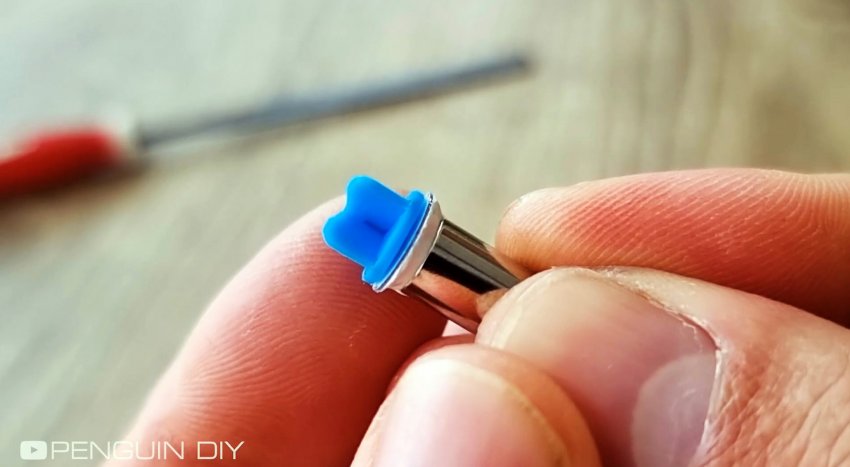

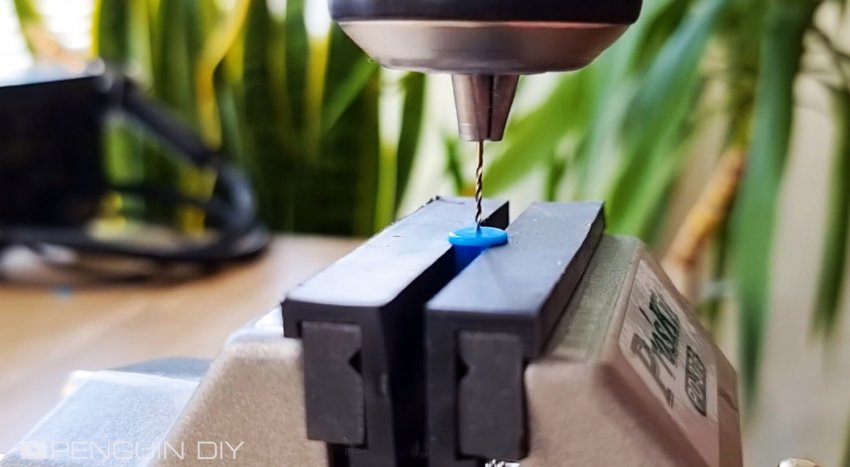

Удаляем ту часть фрагмента штока, к которому крепится поршень, и в центре сверлим отверстие. Надеваем полученную деталь на вал мини-двигателя и придаем ей форму, присущую крыльчатке насоса.

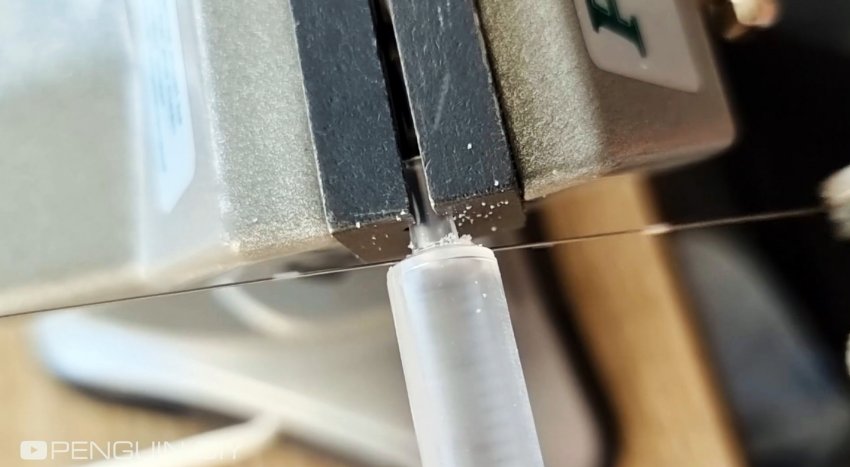

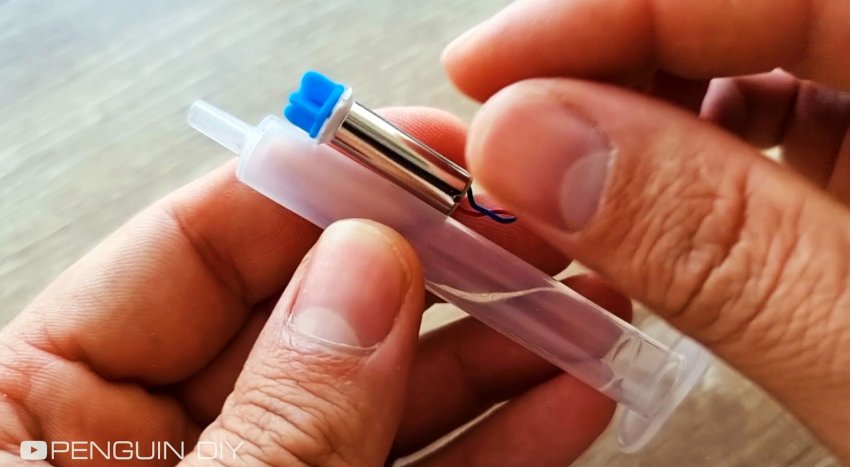

Отрезаем от цилиндра шприца фрагмент с конусом, чтобы в нем мог с запасом поместиться мини-двигатель с крыльчаткой. Внизу сбоку фрагмента цилиндра выполняем отверстие по касательной.

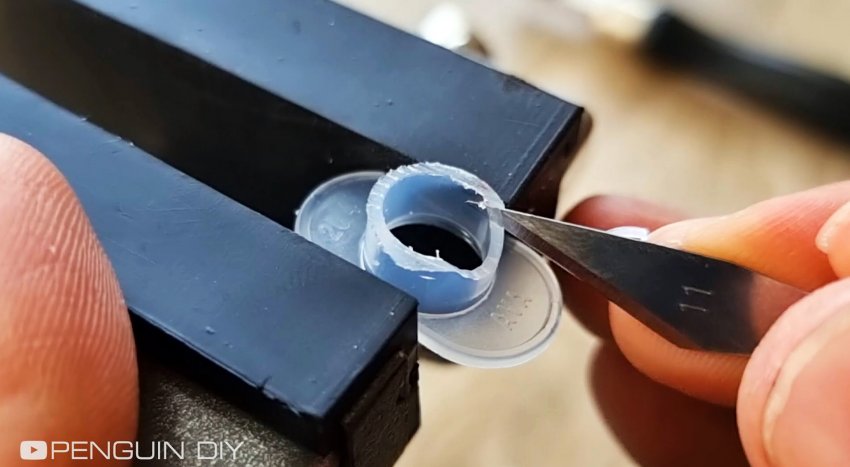

От цилиндра такого же шприца отрезаем конусную часть, выполняем на большем конце полукруглую выемку, шлифуем наждачкой, наносим суперклей и приклеиваем снаружи к фрагменту цилиндра шприца над отверстием по касательной.

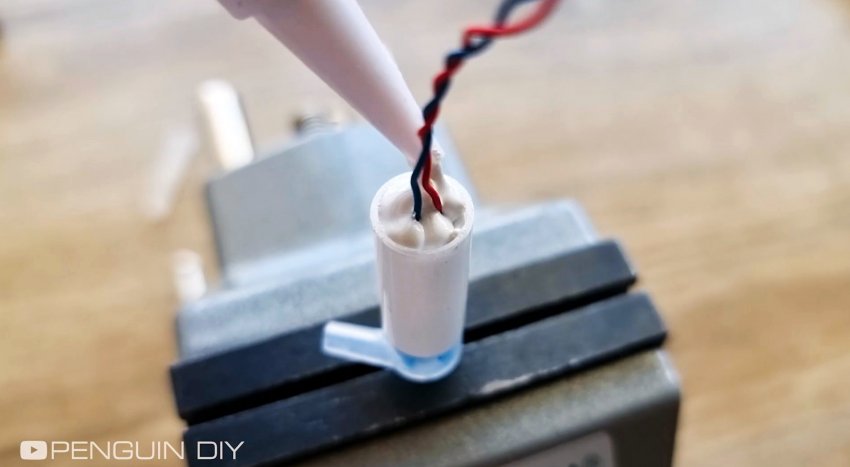

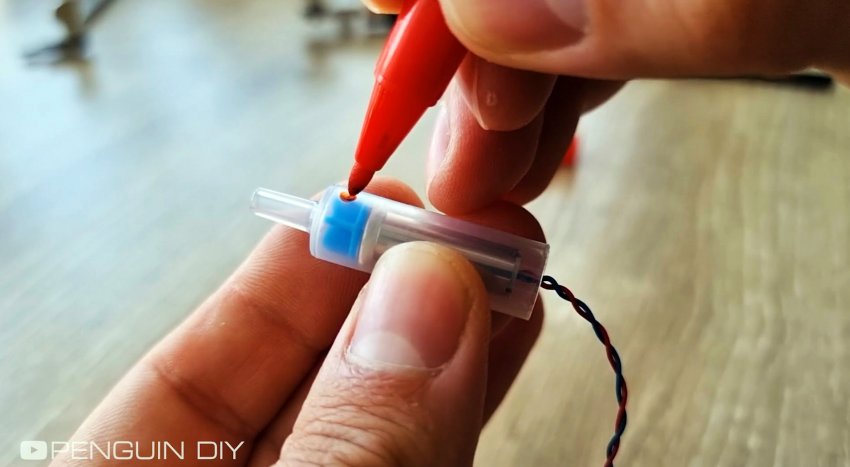

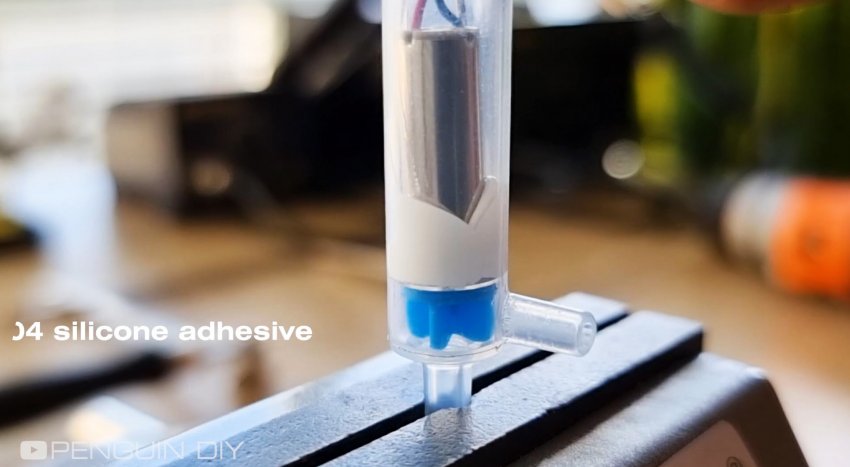

Опускаем во фрагмент цилиндра мини-двигатель крыльчаткой вперед. С помощью иглы заполняем кольцевой зазор между корпусами фрагмента цилиндра и мини-двигателя, а также его торец силиконовым клеем.

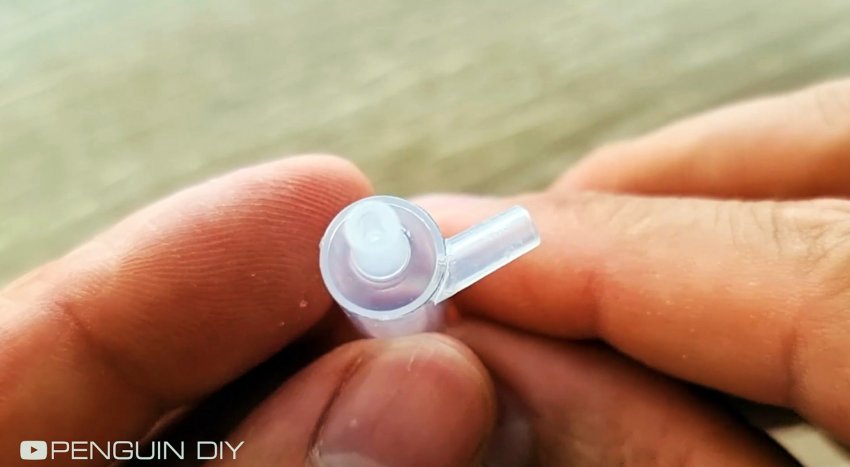

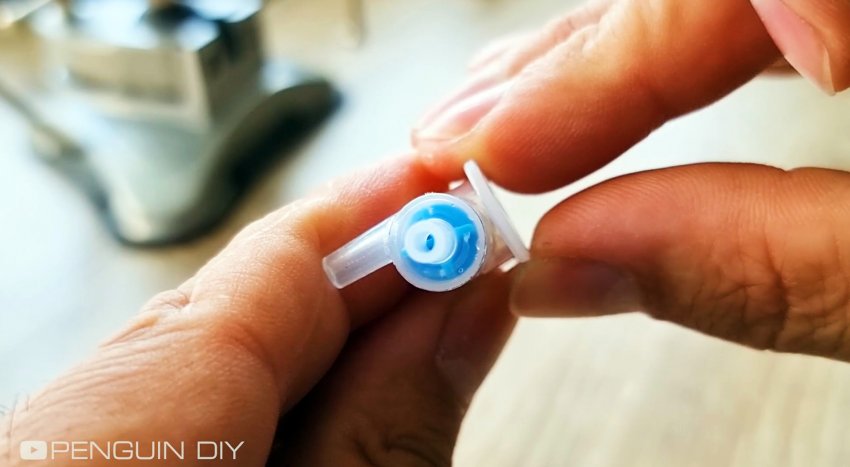

Отрезаем входную часть цилиндра шприца, выполняем полукруглую седловину, шлифуем и приклеиваем к фрагменту цилиндра шприца с моторчиком по центру.

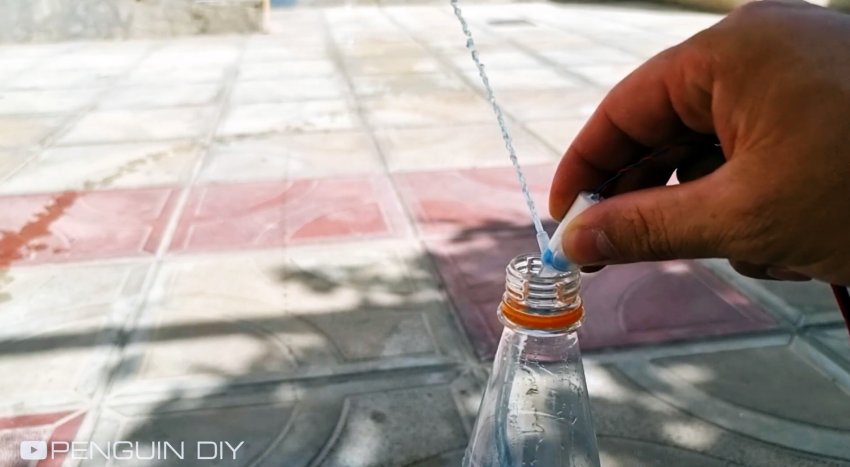

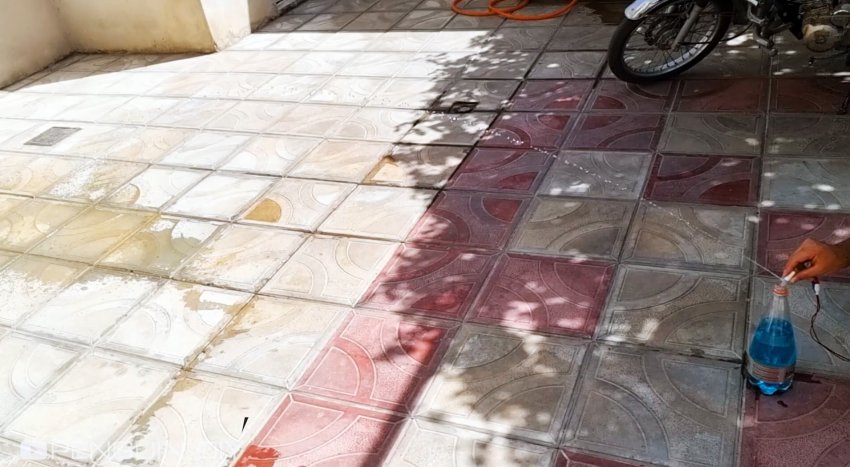

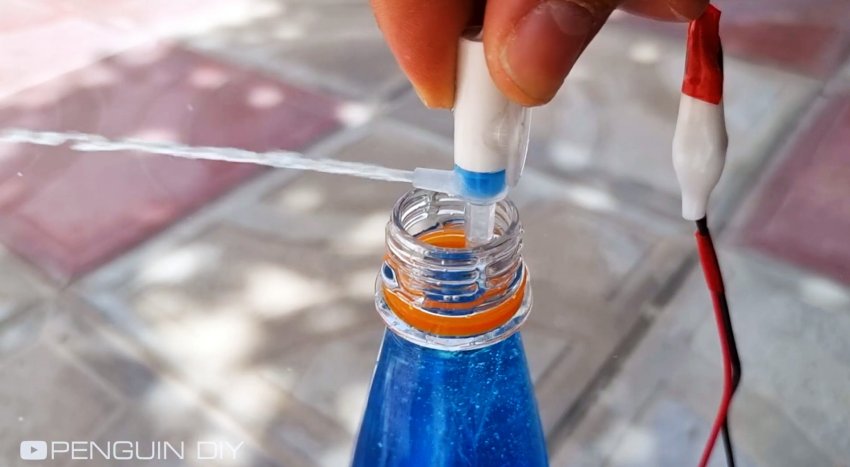

Проверяем насос. Для этого надеваем на всасывающий патрубок пластиковую трубку, которую опускаем в бутылку с водой. Заполняем корпус насоса жидкостью и включаем насос. Его мощности достаточно для подачи струи на 2,8 м. Он в состоянии перекачивать до 1 литра воды в минуту.
