Как наделить мотоблок функцией генератора 220 В - «Сделай сам»
Известно, что электрические машины обладают принципом обратимости. Из старого электродвигателя вполне возможно сделать генератор и использовать его для своих хозяйственных нужд. В этой статье рассказывается о том, как старый асинхронный двигатель и промышленный мотоблок умелыми руками превращаются в бесплатного поставщика электрической энергии.

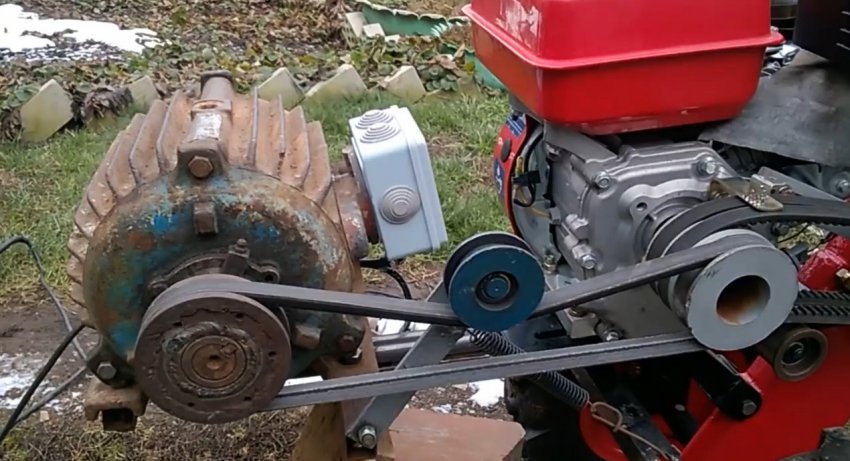

Соотношение величин шкивов на валах двигателей приблизительно 1:1.
Чтобы использовать электродвигатель в качестве генератора следует учитывать важные электрические характеристики:
- сечение проводов обмоток;
- максимальное число оборотов двигателя;
- КПД и cos - важно для подбора конденсаторов;
- схему подключения обмоток.
Всю эту информацию можно найти на табличке корпуса или в Интернете.
Генератор 220 В из мотоблока своими руками

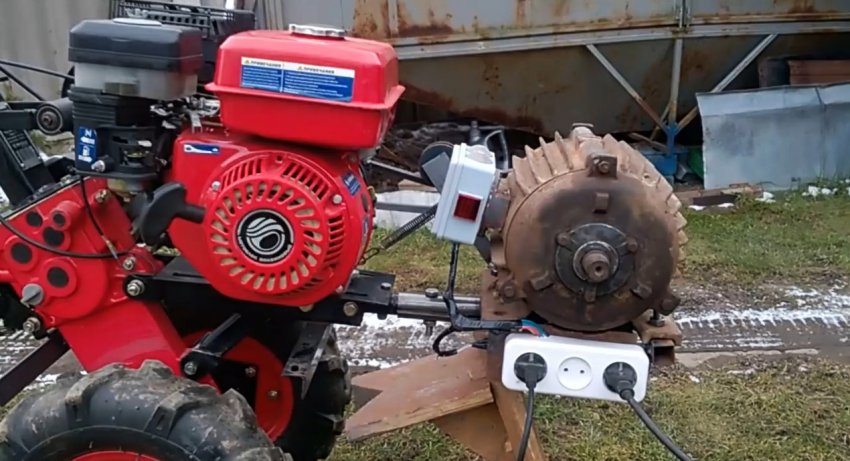

Электродвигатель в нашем самодельном генераторе подключен по схеме «звезда». Средняя общая точка обмоток является нулевым проводом. А фазы снимаются с лучей звезды. Между двумя лучами подключен конденсатор ёмкостью 170 мкФ. Энергию можно брать со всех лучей – и там, где запитан конденсатор, и там, где нет. С каждого луча фаза выведена на отдельную розетку.
С каждой розетки можно взять примерно Ватт 800 - 900 мощности. Точные измерения не проводились. Подключалась болгарка на 1800 Вт с отрезным кругом. Железо режет легко. Потребляемый ток замерялся амперметром. Составил 4 Ампера с одной фазы. Еще проводился эксперимент с дрелью 750 Вт. Попытка остановить вращение, упираясь патроном в доску, была безуспешной. Да, напряжение при этом просаживалось до 200 Вольт, а ток был 3 Ампера.
Измерялось также напряжение между лучами «звезды». Составило 380 – 400 Вольт. Однако однофазную трансформаторную инверторную сварку не потянуло.

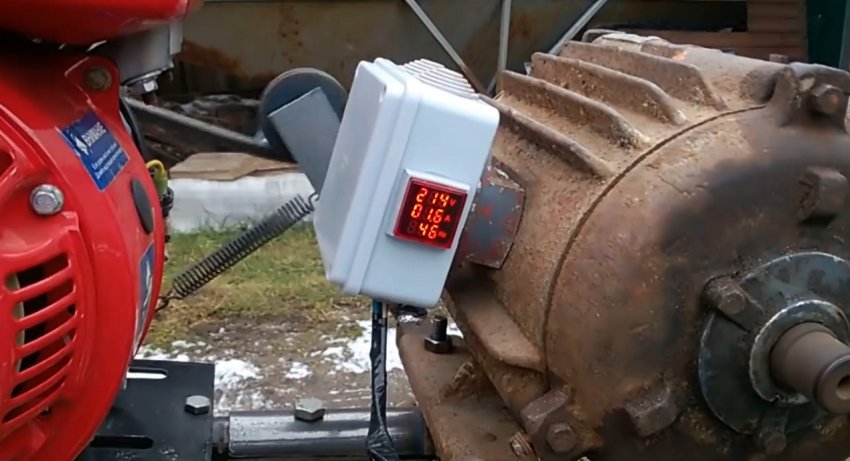

Начинаем испытания. Заводим мотоблок. Для контроля электрических параметров сети используется цифровой прибор. Отражаются три параметра: напряжение, ток, частота. На холостых оборотах мотоблока индикатор показывает напряжение 125 Вольт и частоту 36 Гц. Маловато, но электродрель уже работает. Прибавляем обороты мотоблока – напряжение 245 В, частота 48 Гц. Дрель заработала уже веселее. Ток потребления 1,6 Ампер. При работе болгарки напряжение проседает до 190 Вольт, потребляемый ток вырос до 2,9 Ампер.
А теперь об основном недостатке конструкции: высокое потребление топлива мотоблоком. Если, к примеру, на покупных генераторах нет нагрузки, то он работает в экономичном режиме, топливо почти не потребляет. Мотоблок довольно прожорлив. За счет этого экономического выигрыша нет. Использовать такую самодельную конструкцию можно для разовых работ, чтобы в 100 - 150 метрах от огорода что-то отрезать, просверлить.
Но генератор работоспособен, а совершенству нет предела – доведём «до ума», отрегулируем, модернизируем.
