Как сделать мотовелосипед на базе двигателя мотокосы - «Сделай сам»
Если на велосипед с педальным приводом поставить мотор, то его возможности расширяются, не придется тратить мускульную энергию, появится возможность преодолевать большие расстояния и экономить время на перемещения. Для оснащения велосипед моторным приводом, нужны определенные знания, опыт и квалификация.

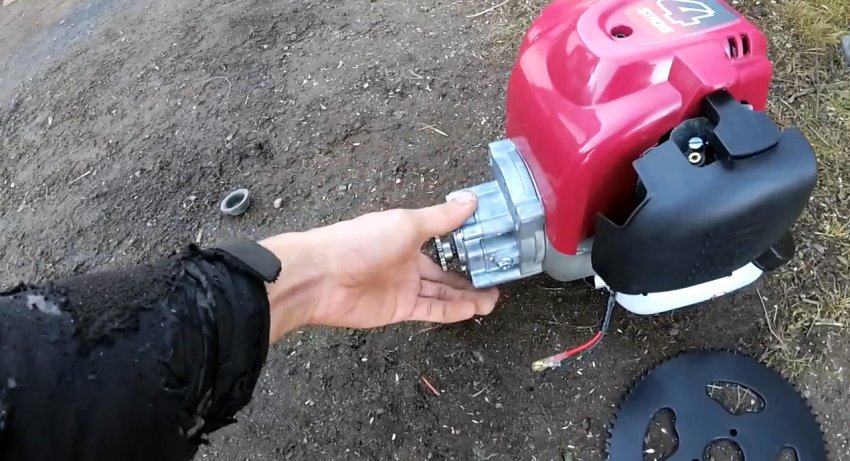

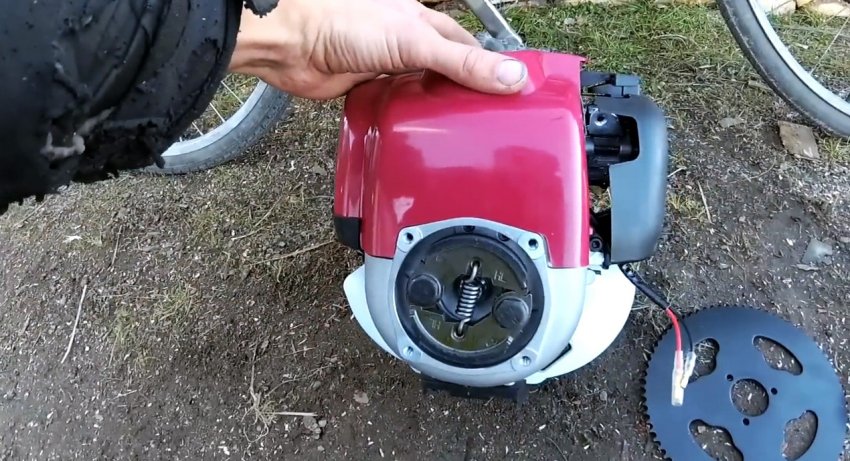

Редуктор установим на выходном валу двигателя. Его передаточное число выбрано 1 к 5, т. к. диаметр колеса 71 см.
С этой же целью звездочка имеет 74 зуба. Ее будем приваривать к малой звездочке.
Цепь с шагом 8 мм расположим между колесом и рогом передней вилки. Чтобы цепь при вращении не задевала вилку, большую звездочку придется расположить с внутренней стороны малой. Для этого в центре большой звездочки делаем соответствующее отверстие.

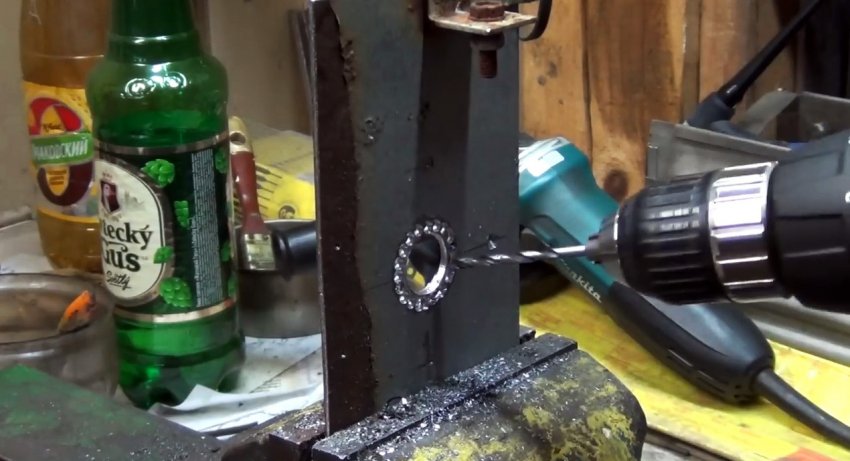

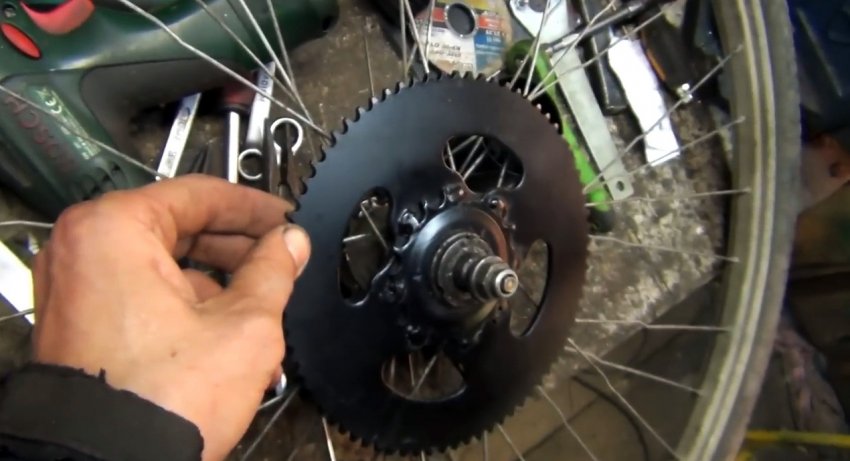

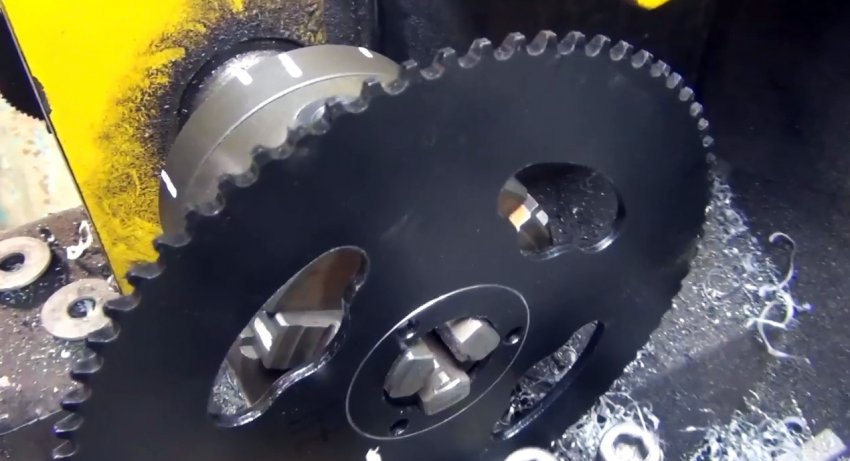

Снимаем с передка колесо, удаляем малую звездочку и примериваем большую к посадочному месту диаметром 48 мм. Видно, что отверстие нужно немного расточить до размера 48 мм.

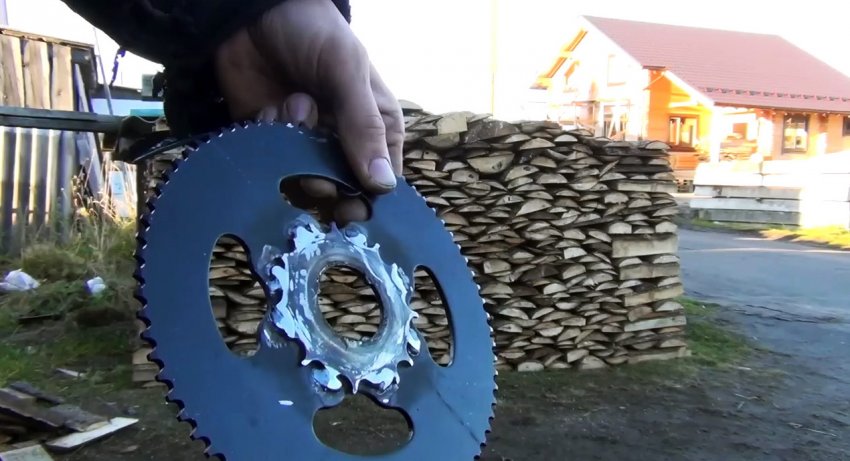

Привариваем малую звездочку к большой, предварительно проверив центровку. Шлифуем сварные швы и закрашиваем аэрозольной краской. Звездочки ставим на колесо и крепим штатным образом.

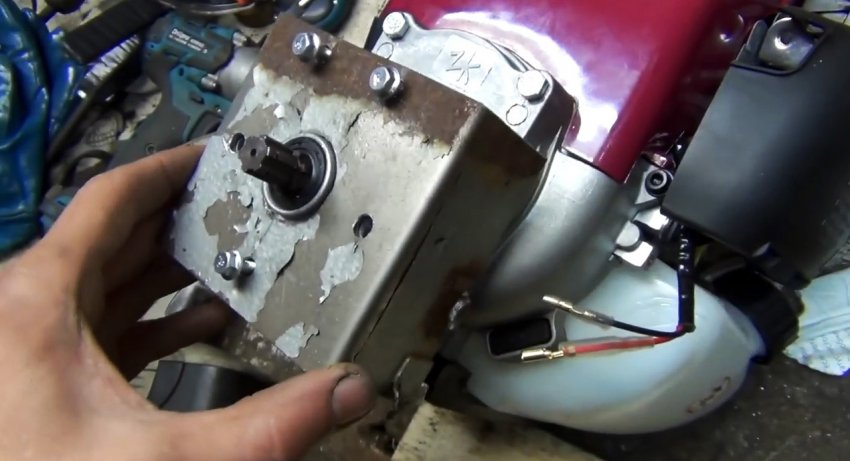

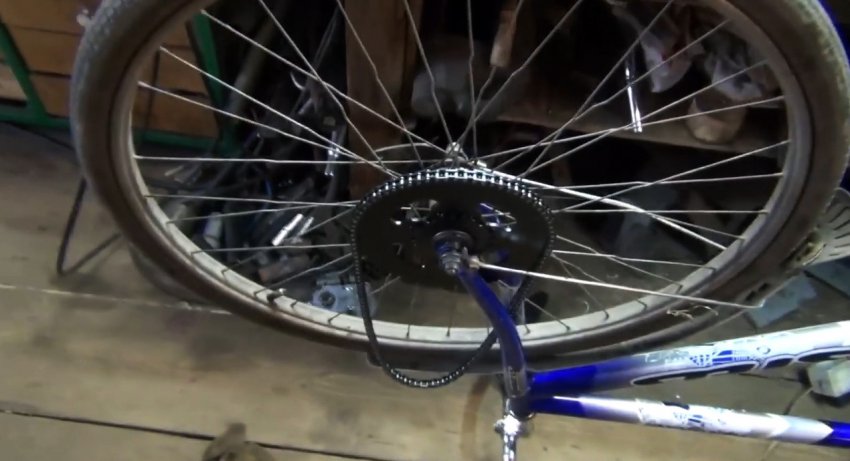

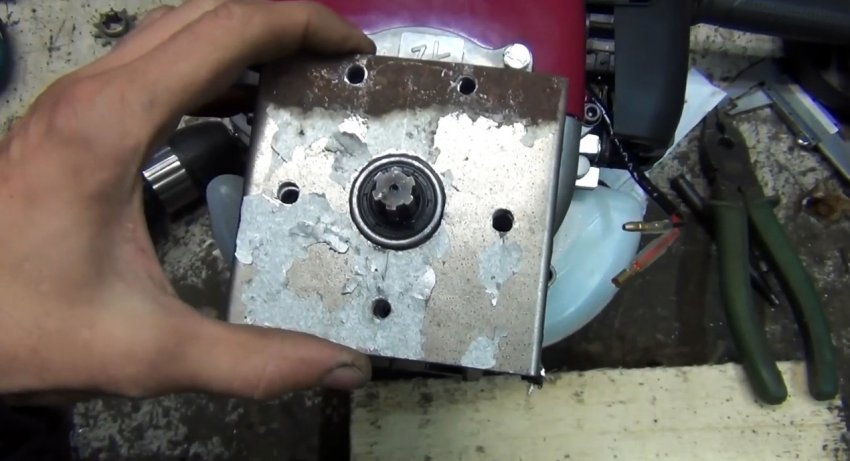

На большую звездочку надеваем цепь. Крепим к двигателю редуктор, а для их крепления к раме велосипеда к редуктору прикручиваем прямоугольную стальную пластину требуемых размеров пятью болтами.
Края пластины загибаем для выполнения функций ребер жесткости.

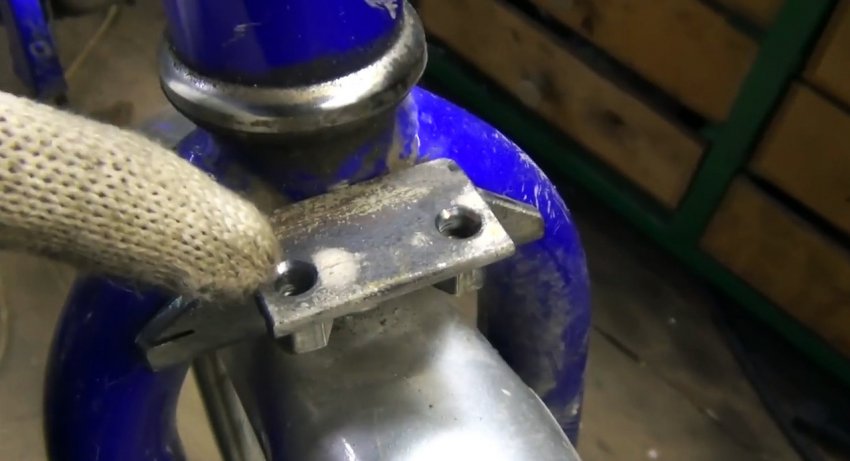

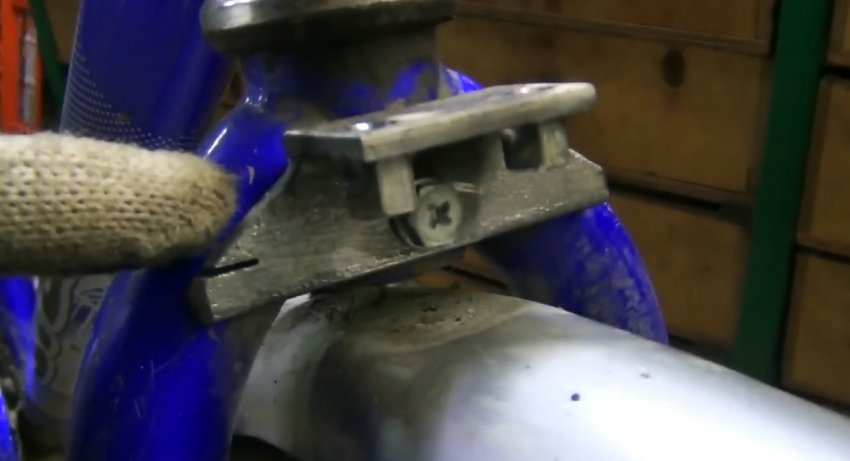

С помощью болта крепления переднего крыла к раме крепим уголок с полкой с двумя отверстиями и приваренными снизу высокими гайками.

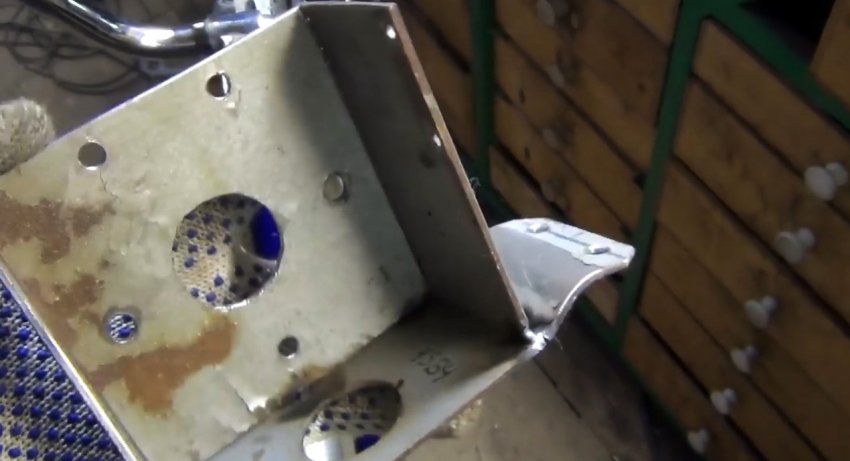

К пластине с ребрами жесткости с одного бока привариваем вертикально полосу с выступом по одному краю с двумя отверстиями. В итоге получили кронштейн для крепления двигателя и редуктора к раме велосипеда.

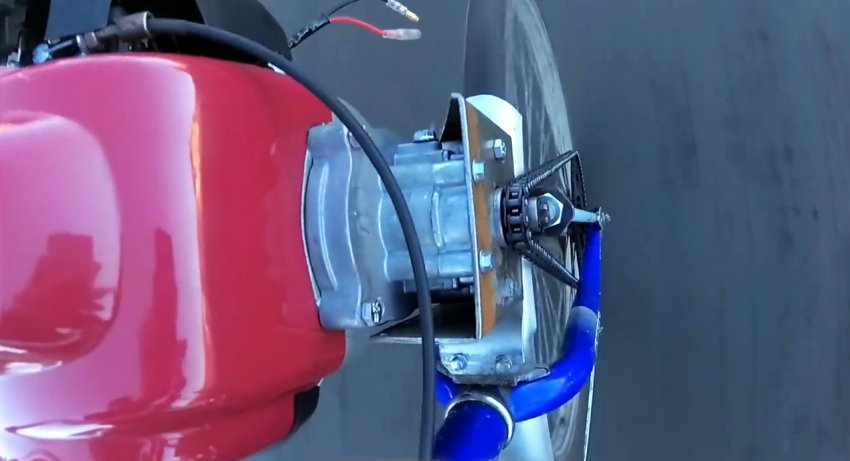

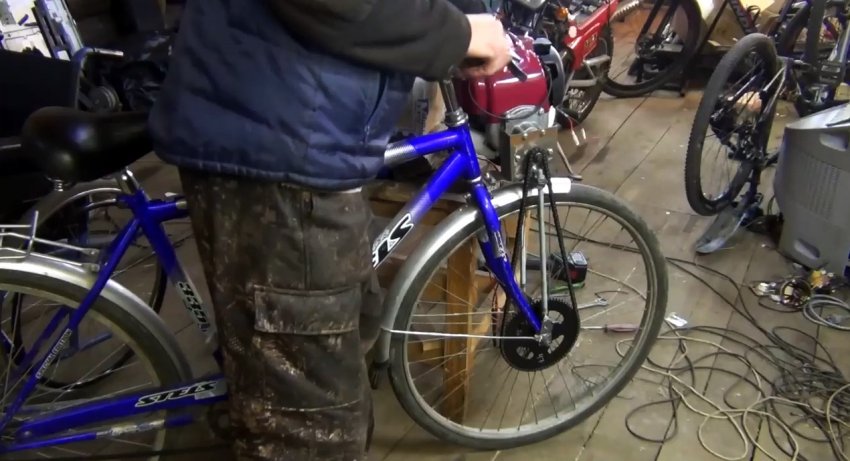

Крепим кронштейн к уголку с полкой двумя болтами, вкручивая их в удлиненные гайки. К кронштейну прикручиваем редуктор с двигателем. Звездочки на редукторе с 11 зубцами и колесе с 74 зубцами соединяем цепью.

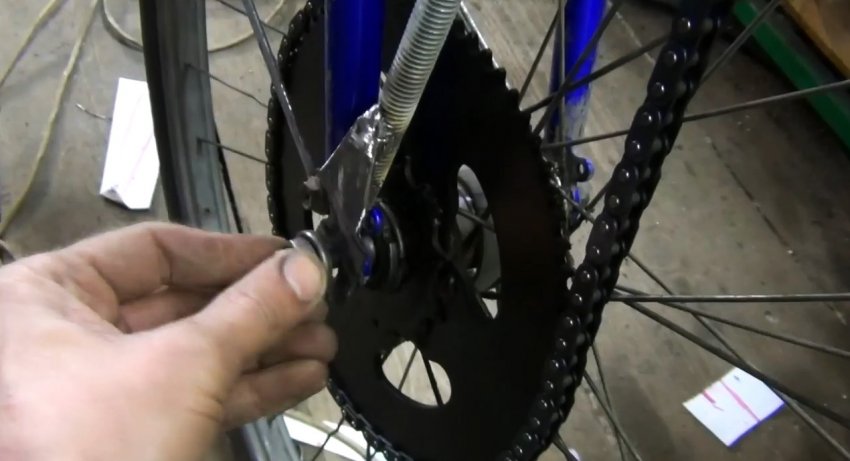

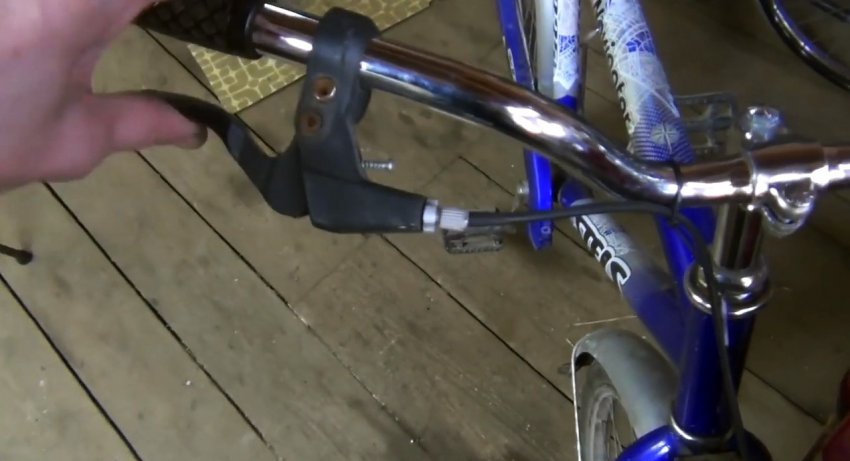

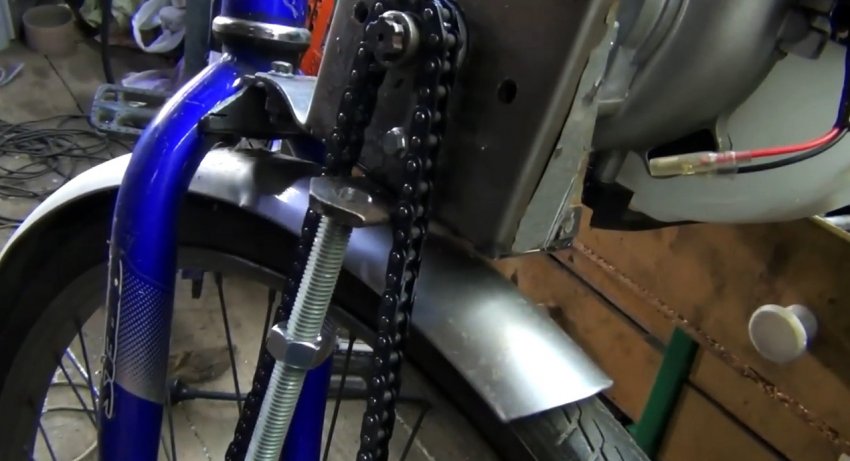

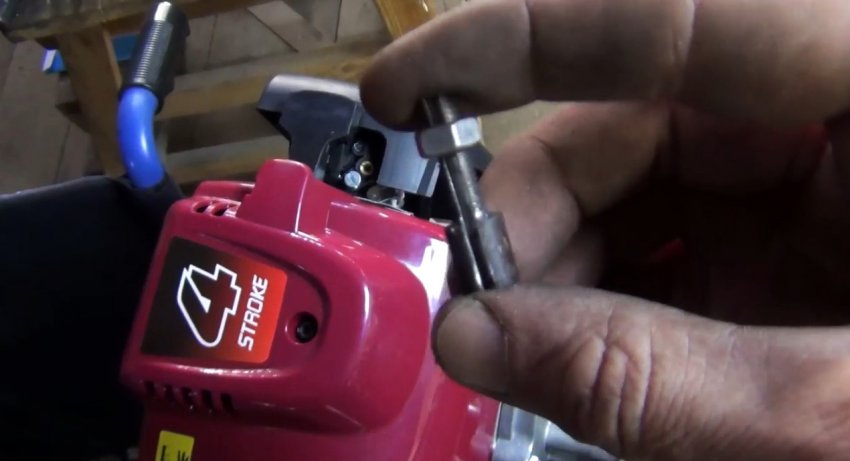

Между осью колеса и кронштейном с двух сторон крепим шпильки. С помощью осуществляем натяжку цепи. На руль велосипеда устанавливаем рычаг управления газом и приступаем к ходовым испытаниям.

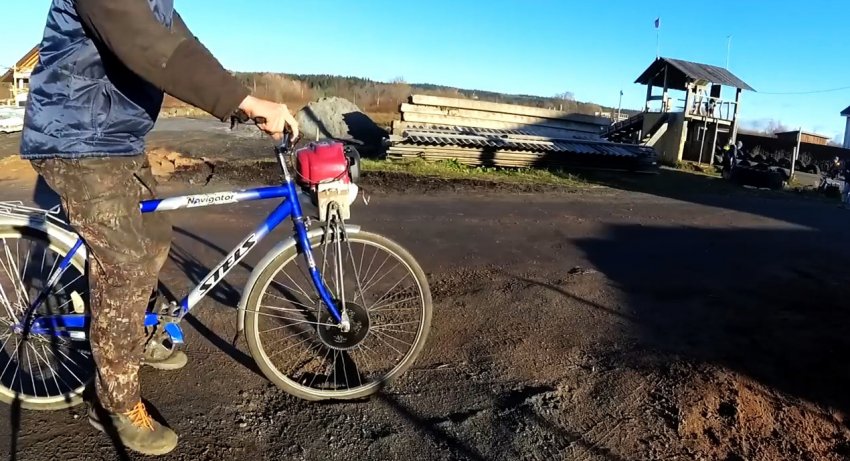

Мотовелосипед в работе показал отличные результаты.
