Как сделать малогабаритный газовый обогреватель для палатки - «Сделай сам»

На зимней рыбалке или в походе обязательно требуется использование источника обогрева. Придумана масса портативных приборов для этого, но не все они удобные и достаточно легкие. Предлагаем конструкцию теплообменника под туристическую газовую плиту, который можно использовать для обогрева палатки даже ночью. аккумулятор 12В 5ah; вентилятор от системного блока компьютера; термостойкий автомобильный герметик; трубка 40-45 мм; канализационная труба 50 мм. Процесс изготовления теплообменника Необходимо расчертить на бумаге и вырезать
Как сделать малогабаритный газовый обогреватель для палатки - «Сделай сам»


На зимней рыбалке или в походе обязательно требуется использование источника обогрева. Придумана масса портативных приборов для этого, но не все они удобные и достаточно легкие. Предлагаем конструкцию теплообменника под туристическую газовую плиту, который можно использовать для обогрева палатки даже ночью.


аккумулятор 12В 5ah;
вентилятор от системного блока компьютера;
термостойкий автомобильный герметик;
трубка 40-45 мм;
канализационная труба 50 мм.

Процесс изготовления теплообменника

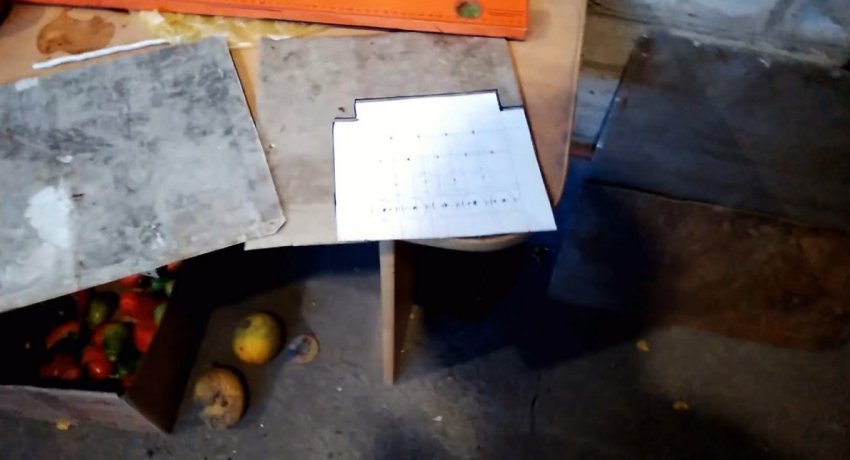

Необходимо расчертить на бумаге и вырезать шаблон 15х15 см для боковин теплообменника.


С трех сторон требуется оставить дополнительно по 2,5 см для загиба. Уголки при этом срезаются. По шаблону необходимо вырезать из листового алюминия 2 заготовки.

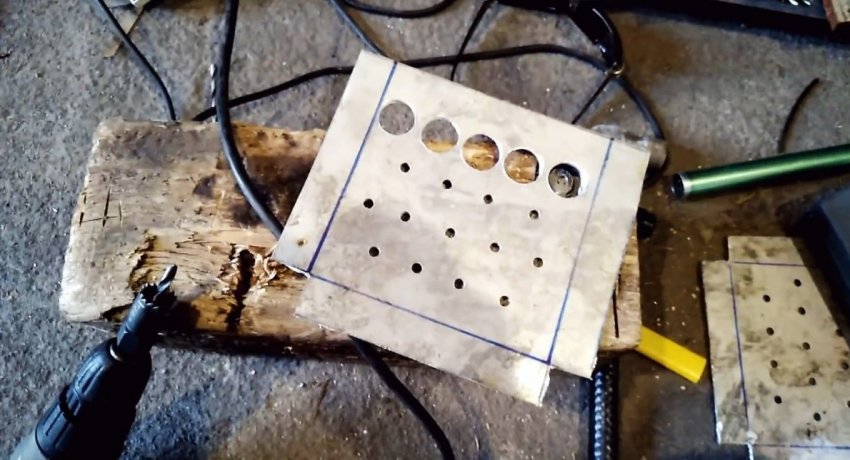

Боковины складываются вместе. Затем их нужно просверлить под трубки из фотобарабанов. Последние можно взять бесплатно в мастерских, которые занимаются заправкой картриджей. У них накапливается много фотобарабанов после ремонта. Потребуется 18 отверстий диаметром 23 мм.

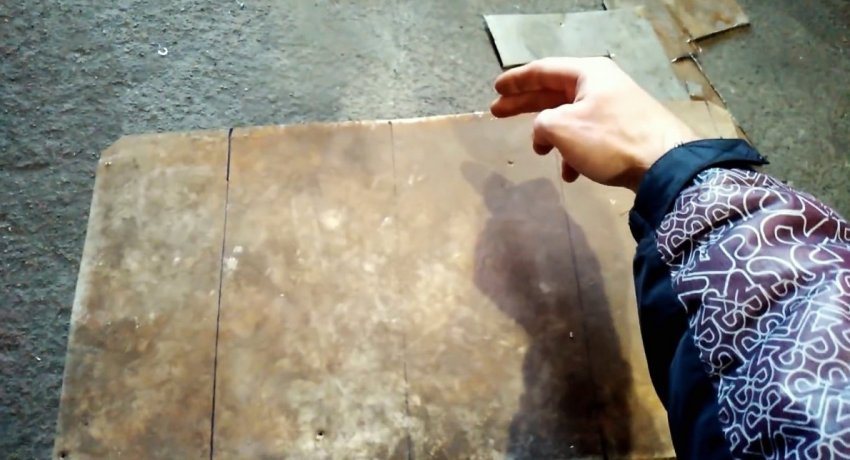

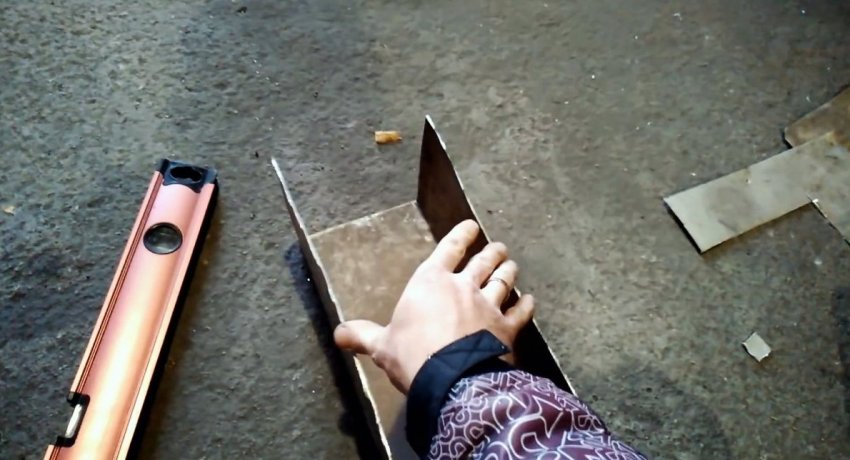

Для корпуса теплообменника необходимо подготовить лист алюминия 30х45 см. С длинной стороны он разделяется тремя линиями на части по 15 см. Нужно сделать загиб по ним, чтобы получить П-образный короб.

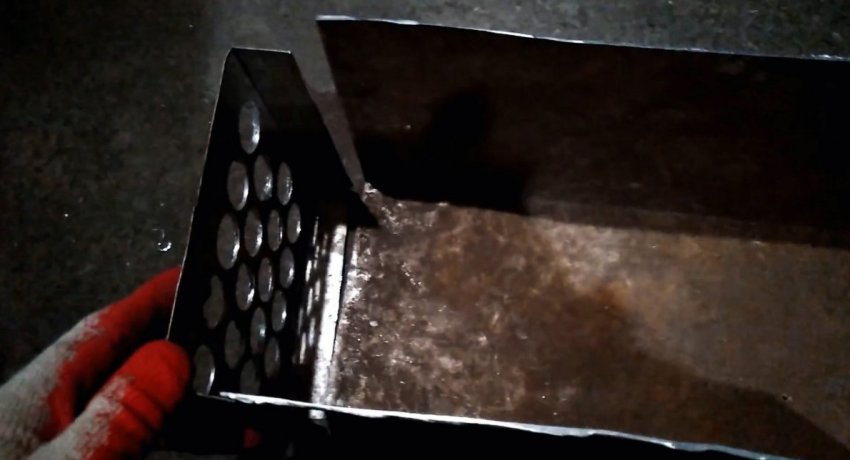

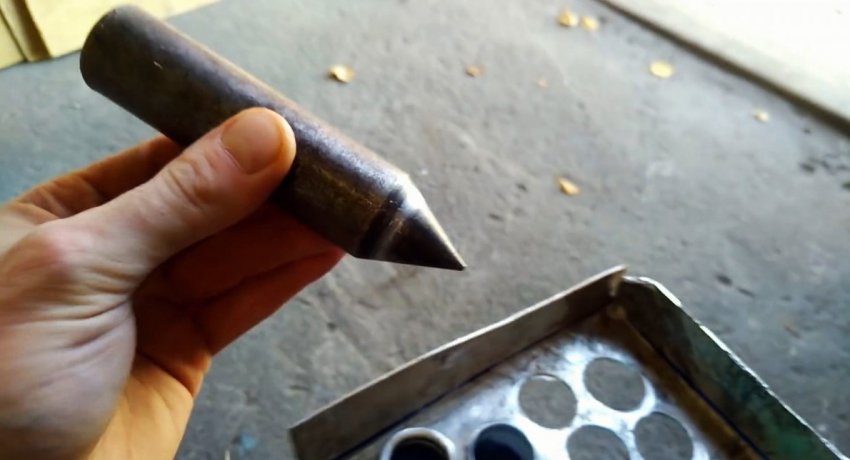

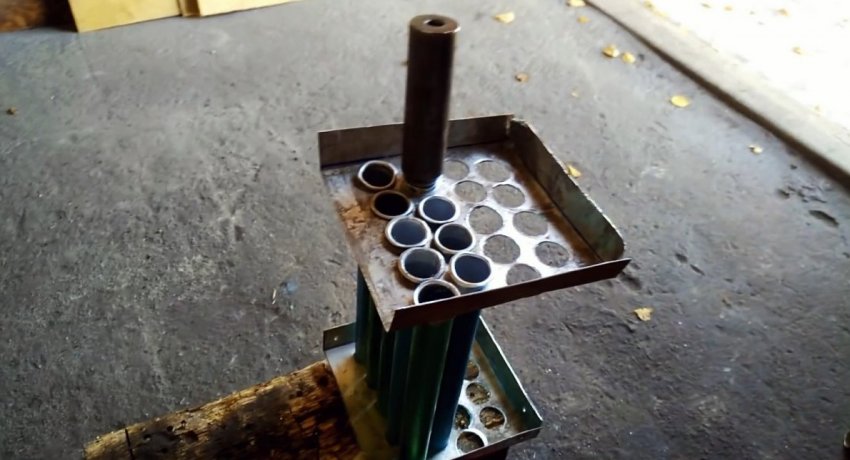

Далее нужно подогнуть просверленные боковины по линиям. В их отверстия вставляются трубки. Чтобы те не выпадали, требуется развальцевать края. Для этого хорошо подходит строительный отвес. Он вставляется в торец каждой трубки и расширяет ее край парой ударов молотка.

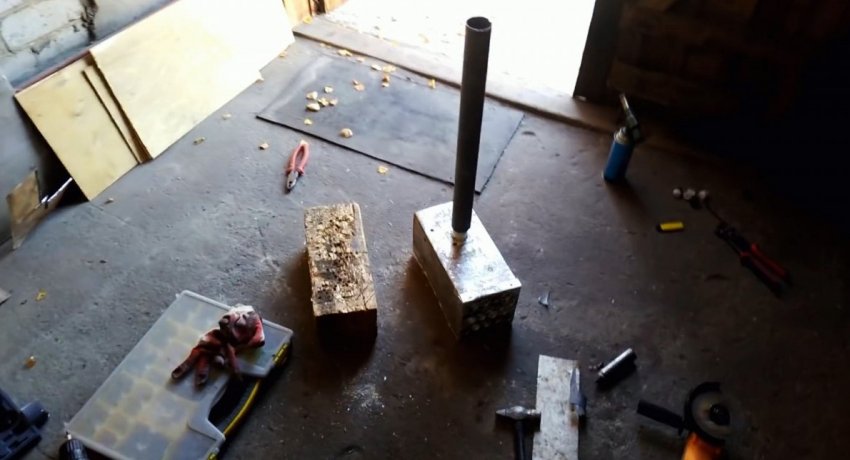

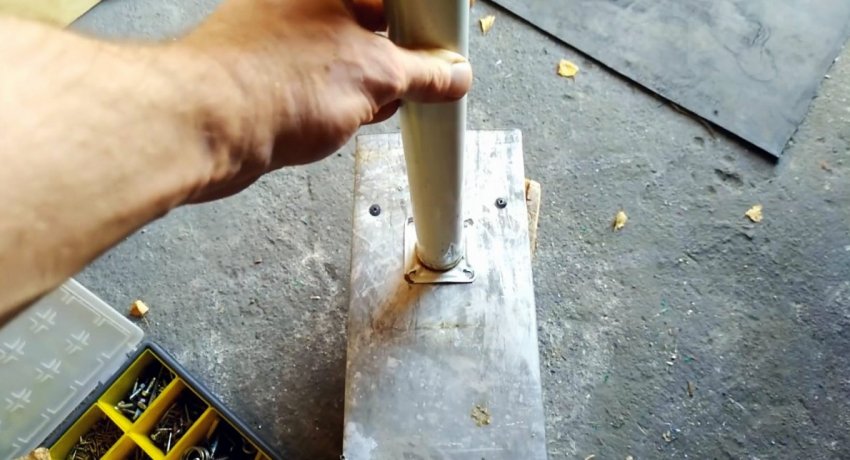

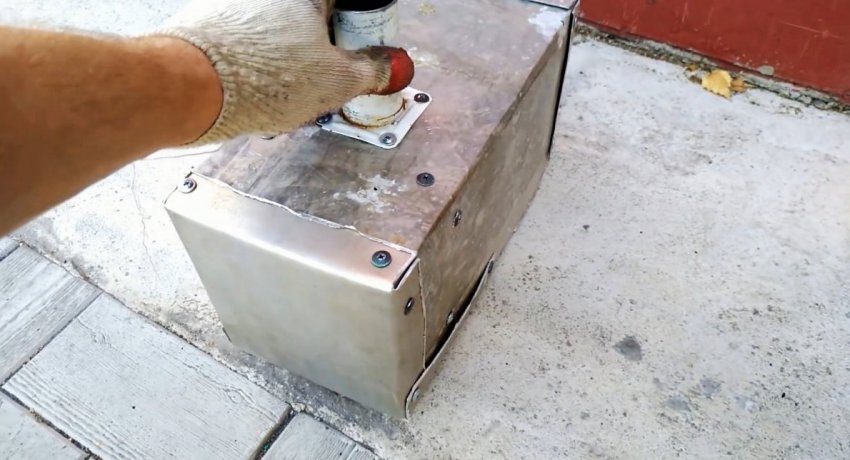

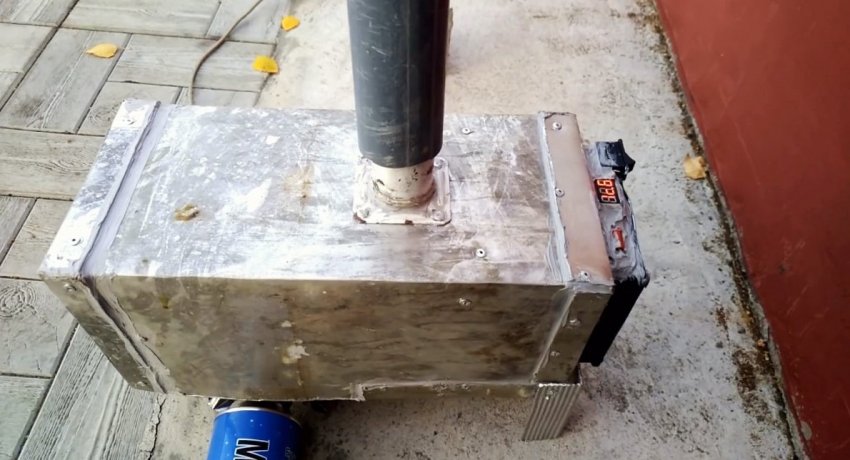

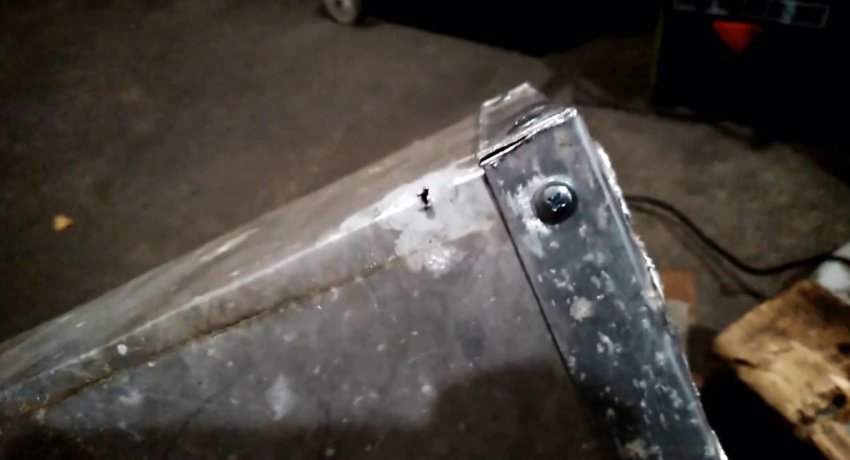

Блок с трубками фиксируется вытяжными заклепками или саморезами в коробе. Для отвода угарного газа нужно сделать отверстие в корпусе и установить на него металлическую трубу. Она будет соединяться с более легкой канализационной трубой 50 мм.

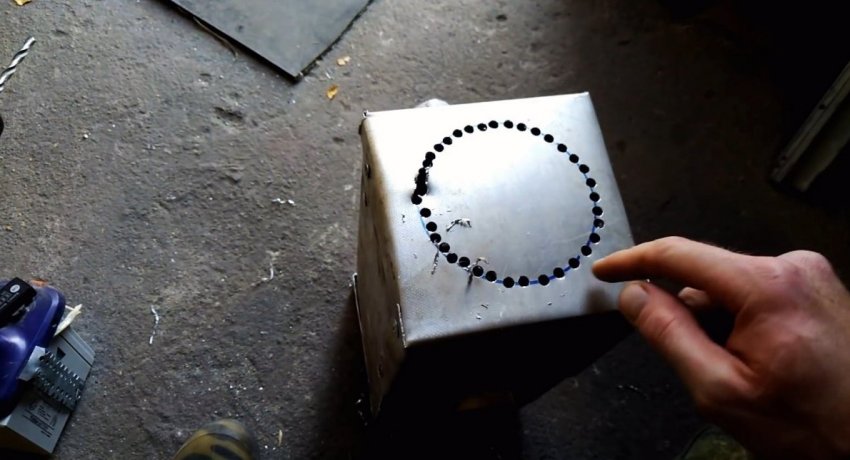

Далее вырезается и устанавливается боковина и часть дна. Оставшегося незакрытого зазора на дне должно быть достаточно, чтобы вставлять портативную плитку. Затем на боковине проделывается отверстие под вентилятор.

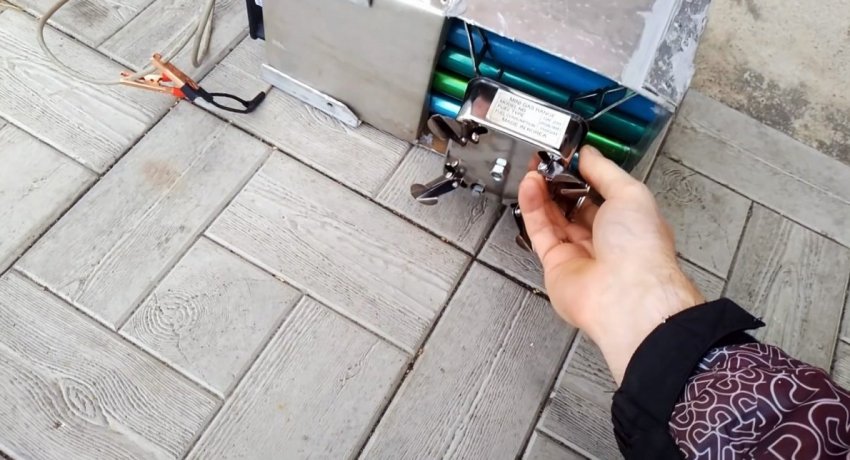

Используя термостойкий герметик, нужно промазать все швы и зазоры, чтобы из теплообменника выходил только горячий воздух, а не угарный газ. Со стороны вентилятора необходимо поставить 2 откидные ножки из уголка. С обратной стороны он будет поддерживаться на самой плитке.

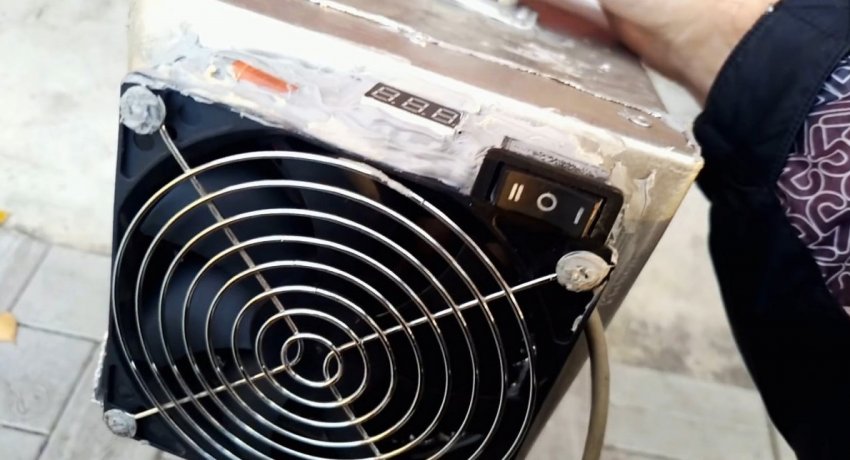

Далее подводятся провода для подключения кулера к аккумулятору. Можно сделать двухрежимный вентилятор, поставив сопротивление. При возможности устанавливается вольтметр для контроля остатка заряда на батареи.

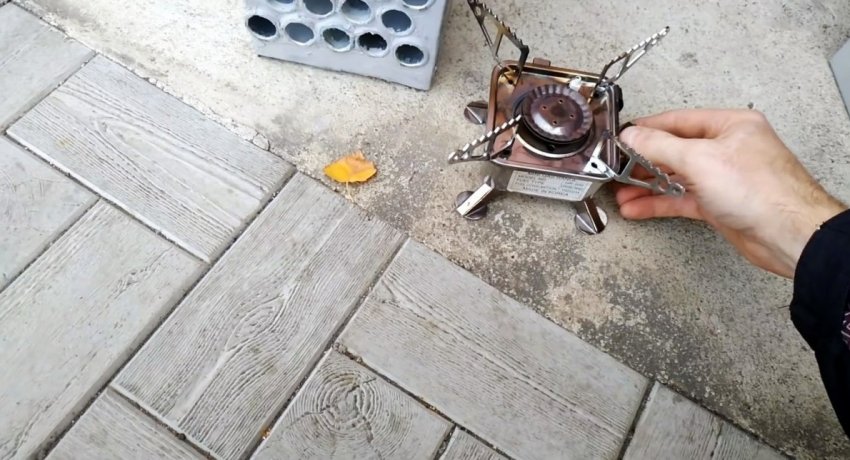

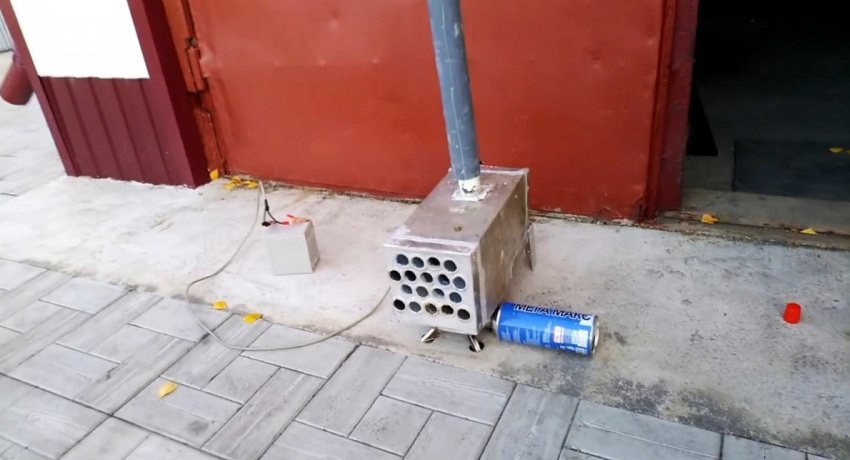

Для работы теплообменника, его необходимо поставить на горящую газовую плитку. В результате в палатку будет выдаваться горячий воздух из трубок, а угарный газ уйдет наружу по верхнему каналу.
