Зачем в схемах параллельно светодиоду подключают резистор - «Сделай сам»

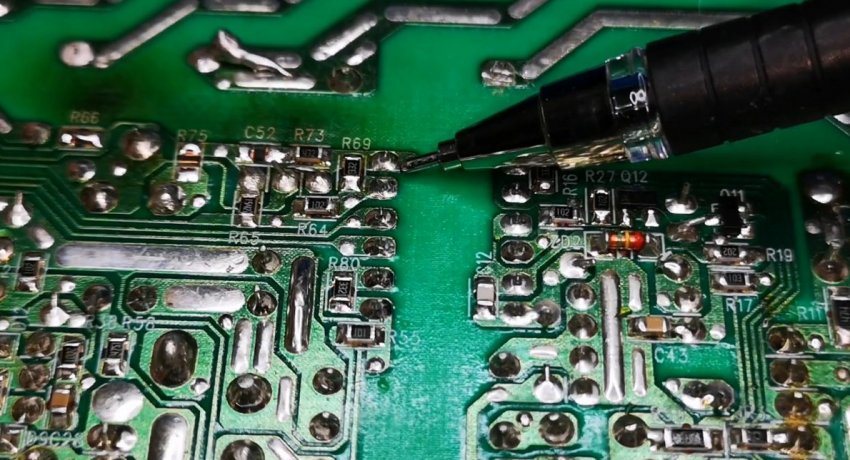

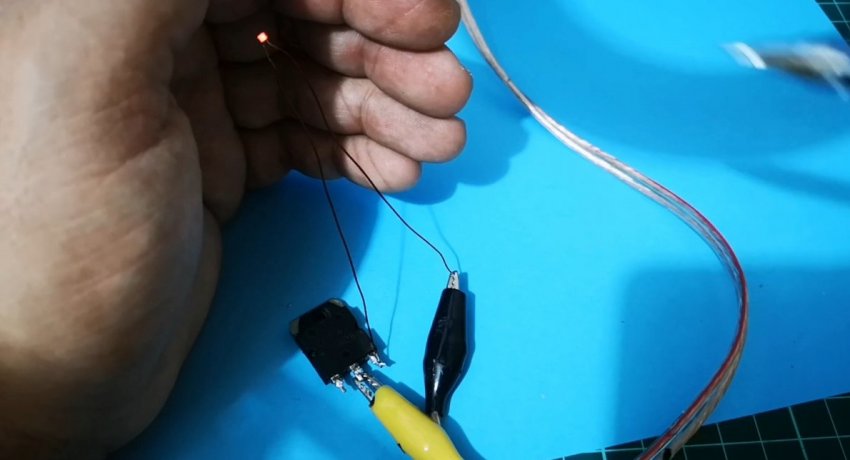

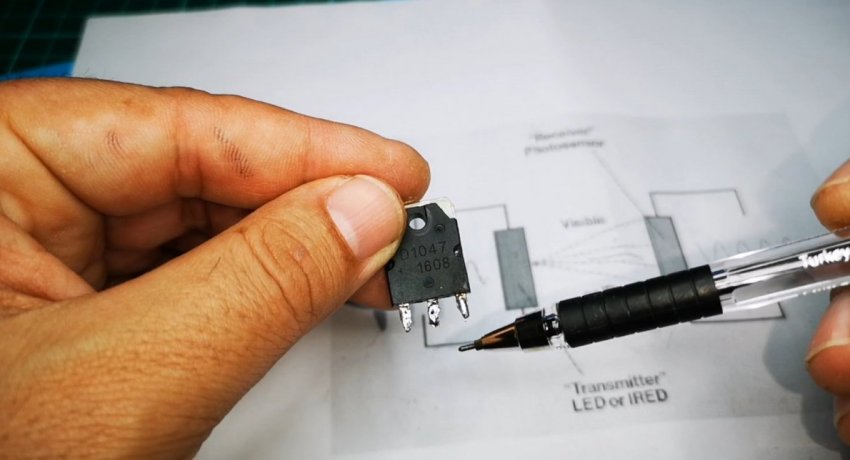

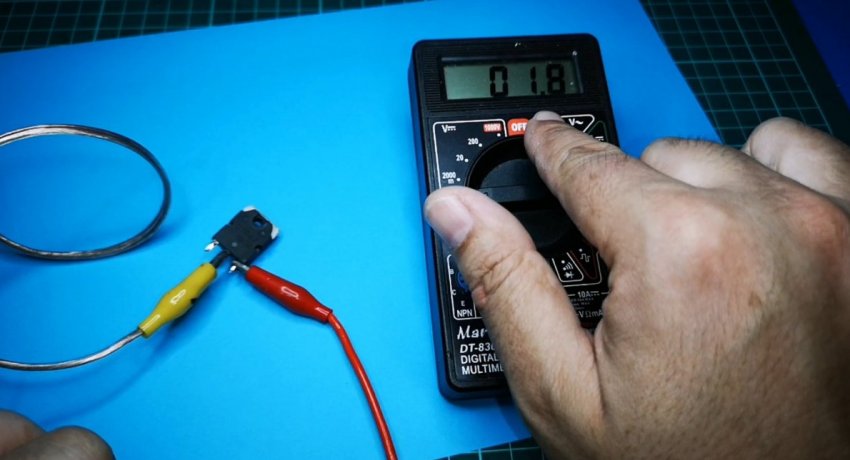

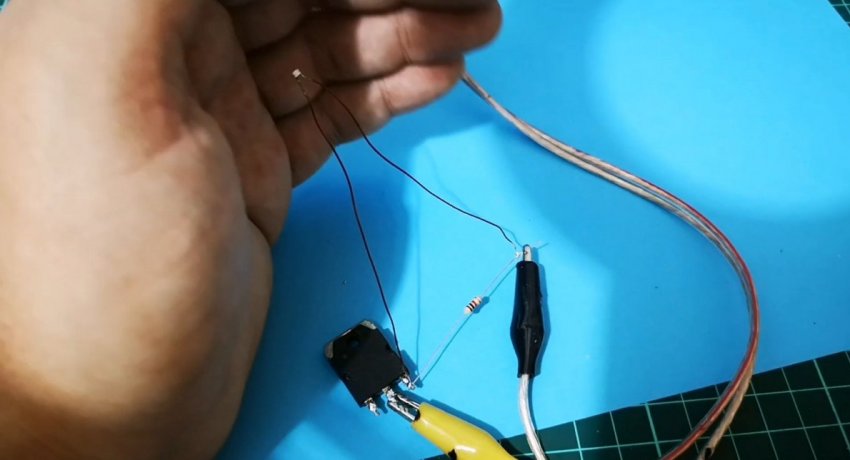

Если перевернуть плату, то его можно отчетливо лицезреть. Для чего нужен этот шунтирующий резистор? Любой светодиод в схеме коммутируется электронными компонентами: транзисторами или микросхемами. Хорошо известно, что нет идеального диэлектрика и даже закрытый транзистор является не большим, но проводником. То есть у каждого элемента в цепи есть ток утечки. Давайте проверим на примере полевого транзистора. Поставим мультиметр на измерение высокого сопротивления и «прозвоним» переход закрытого транзистора. Как видно по цифрам, утечка есть, хотя и незначительная. Но если она будет идти через светодиод, то этого микротока вполне хватит, чтобы зажечь его. А если параллельно включить резистор, то свечение светодиода прекратиться, так как тока утечки окажется недостаточно. Итог: Итог такой: шунтирующий резистор решает проблемы ложного свечения светодиода от токов утечки. Это первое, но не единственное. Второе: светодиоду для свечения порой требуется мизерный ток, поэтому он может светиться не только от утечки радиоэлементов, но и от «наводки тока» которое возникает в цепях радиоэлектроники. Особенно таких «наводок» много в импульсных источниках питания. Для чего собственно и шунтируют оптроны резисторами. Смотрите видео
